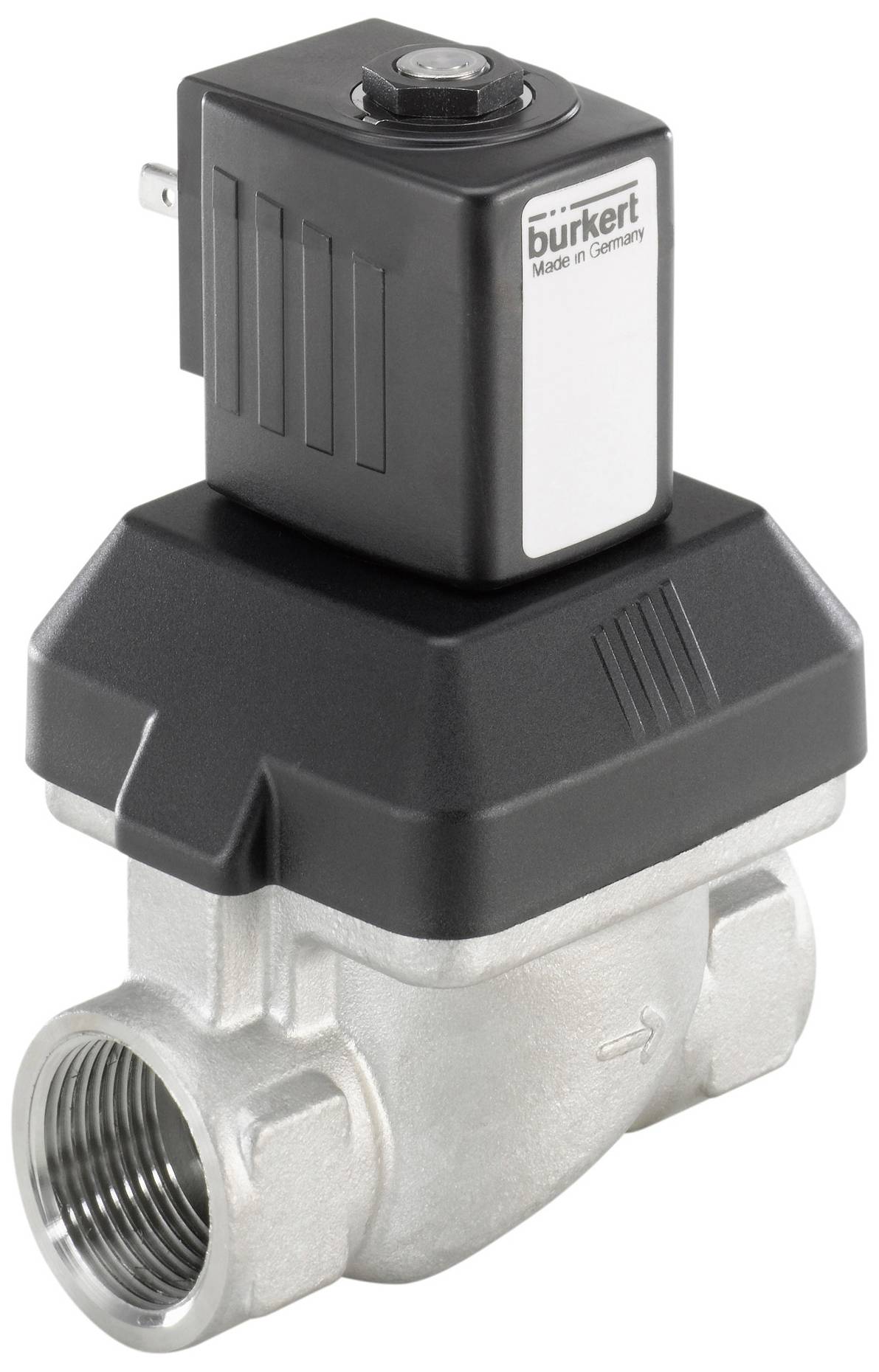

Bürkert Mágnesszelep 246303 6213 24 V G 1/2 Névleges távolság 13 mm Szervóvezérelt 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
15 db
Szám
Összesen (92 118 Ft / Darab)
92 118 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
2/2 utas mágnesszelep, pozitív vezérlésű
- Szervovezérlésű membránszelep DN40 névleges átmérőig
- A rugós csatolású membrán nyomáskülönbség nélkül nyílik
- Lágy zárás és alacsony zajszint
- Nagy áramlás kompakt kialakítással
- Energiatakarékos kettős tekercs technológia kick and drop kivitelben
Műszaki adatok
- Tömítőanyag - pilot kontroll tömítés anyaga: EPDM (etilén-propilén-dién gumi)
- Tömítőanyag - üléstömítés anyagkategória: elasztomerek
- Tömítőanyag - üléstömítés anyaga: EPDM (etilén-propilén-dién gumi)
- Tömítőanyag - tömítés kívülről Anyaga: EPDM (etilén-propilén-dién gumi)
- Nyomás és hőmérséklet - névleges nyomás (DIN EN 1333): PN 10
- Nyomás és hőmérséklet - Közeghőmérséklet min: -30 °C
- Nyomás és hőmérséklet - hőmérsékleti közeg max: 100 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -30 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
- Nyomás és hőmérséklet - névleges nyomás min: 0 bar
- Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
- Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 10 bar
- Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
- Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
- Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
- A készülék tulajdonságai - Beépítési hossz: 65 mm
- A készülék tulajdonságai - Főszelep Működési elv: Membránszelep
- Készülék tulajdonságai - Nyitott kapcsolási idő max.: 100 ms
- Készülék tulajdonságai - kapcsolási idő zárás max.: 400 ms
- A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- A készülék tulajdonságai - Szelep szerkezete: A szelep kész
- Eszköz tulajdonságai - Áramlás: ülésen keresztül
- A készülék tulajdonságai - vákuum verzió: Nem
- Készülék tulajdonságai - Meghajtó típusa: emelőhorgony
- A készülék jellemzői - Működés: szervo vezérlésű
- Eszköz tulajdonságai – Médialeválasztás: Nem
- A készülék tulajdonságai - kapcsolási funkció: be/ki
- Készülék tulajdonságai - nyitási kapcsolási idő min: 50 ms
- Eszköz tulajdonságai - kapcsolási idő bezárás min: 200 ms
- Eszköz tulajdonságai - Elemzés végrehajtása: Nem
- Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
- Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
- A készülék jellemzői - olajégő szelep: sz
- A készülék jellemzői - Steam verzió: sz
- A készülék tulajdonságai - magvezető: csúszógyűrű
- A készülék jellemzői - Főszelep beépített szűrővel: sz
- Készülék jellemzői - Generáció: EV
- A készülék tulajdonságai - Pilot vezérlés Központi csavarozás: Igen
- Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 1,1 mm
- Névleges szélesség (Kv érték) - Főszelep névleges szélessége 1 (P) (mm): 13 mm
- Névleges átmérő (Kv érték) - Kv érték (víz): 3,6 m3/h
- Névleges méret (Kv érték) - Főszelep névleges mérete 1 (inch): 1/2 hüvelyk
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
- Folyamat / vonal csatlakozás - vezeték csatlakozás 1 menet megnevezése: 1/2
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
- Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
- Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
- Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/2
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
- Védelmi osztály - NEMA védelmi osztály (max. megfelelő csatlakozással): NEMA 4X
- Feszültség - Akkumulátor feszültség: Igen
- Feszültség - feszültség min / névleges feszültség: 24 V
- Feszültség - Max feszültség / Névleges feszültség: 24 V
- Feszültség - AC feszültség: Nem
- Feszültség - DC feszültség: Igen
- Feszültség – feszültségtűrés pozitív: 10%
- Feszültség - feszültségtűrés negatív: 10%
- Tekercs (mag) - Tekercsméret: 40 mm
- Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
- Tekercs (mag) - tekercs huzalozás egyenirányító: sz
- Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
- Tekercs (mag) – Kick and Drop Coil: Energiatakarékos technológia nem áll rendelkezésre
- Tekercs (mag) - Alacsony zajszintű kialakítás: sz
- Tekercs (mag) - Tekercs típusa: dugva
- Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
- Tekercs (mag) - Tekercs Különlegesség: magas hőmérséklethez
- Tekercs (mag) - Hajtás hőszigetelési osztálya: H
- Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
- Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
- Tekercs (mag) - névleges teljesítmény DC: 10 W
- Tekercs (mag) - Csökkentett teljesítmény DC: 10 W
- Anyagok - Főszelep Közeggel érintkező anyag: rozsdamentes acél
- Anyagok - pilot vezérlés Közeggel érintkező anyag: PA (poliamid)
- Anyagok - Szelepülék anyaga: rozsdamentes acél
- Anyagok - szelepház burkolat anyaga: rozsdamentes acél
- Üzemmód - Folyadékvezeték csatlakozás Szám: 2
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
- Üzemmód - kézi üzemmód: Nem
- Engedélyek - Névleges teljesítmény: 10 W
- Engedély típusa: VDE, anyagengedély ivóvízhez VDE, anyagengedély ivóvízhez
- Engedélyezés típusa: Jel jóváhagyás a DIN EN 60730, KTW-BWGL szerint
- Termék típus
Mágnesszelep
- Üzemi feszültség
24 V
- Üzemi nyomás (max.)
0 bar
- Ház anyaga
Nemesacél
- Csatlakozó
G 1/2
- Üzemi hőmérséklet
-30 °C (min)
- Média-hőmérséklet (tartomány)
-30 - 100 °C
- Gyártói szám
246303
- Üzemi nyomás (min.)
0 bar
- Üzemi hőmérséklet (min.)
-30 °C
- Tömítőanyag
EPDM
- Funkció
2/2 zárt monostabil
- Médiahőmérséklet (max.)
100 °C
- Média hőmérséklet (min.)
-30 °C
- Közepes
folyékony közeg
- Névleges távolság
13 mm
- Jellemzők
Muff
- Hossz
65 mm
IP65
- Max. környezeti hőmérséklet
55 °C
- Környezeti hőmérséklet (min.)
-30 °C
- Hatás
Szervóvezérelt
- kv érték
3.6 m³/óra
Dokumentumok és letöltések
Adatlap
Adatlap 3047190 Bürkert Mágnesszelep 246303 6213 24 V G 1/2 Névleges távolság 13 mm Szervóvezérelt 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3047190 Bürkert Mágnesszelep 246303 6213 24 V G 1/2 Névleges távolság 13 mm Szervóvezérelt 1 db
Leírás
A 6213 EV szelep egy szervovezérlésű membránszelep az S.EV sorozatból. A membrán rugós csatolása támogatja a szelep nyitási folyamatát. Az alapkivitelben a szelep folyadékokban való használatra alkalmas. A teljes nyitáshoz minimális nyomáskülönbség szükséges. Gáz- és vákuum alkalmazásokhoz egy speciális változat (HP00) is elérhető, amely nyomáskülönbség nélkül nyitja a szelepet. Az alkalmazástól függően különböző membránanyagok állnak rendelkezésre. A házcsalád sárgarézből, rozsdamentes acélból és fémből készült. A cinktelenítésnek ellenálló sárgaréz további piacokon is elérhető. A működés közbeni elektromos energiafogyasztás csökkentése érdekében a beépített kick and drop elektronikával ellátott tekercsek dupla tekercses technológiában állnak rendelkezésre.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
