Name: Bürkert Mágnesszelep 250888 6213 24 V G 1/2 Névleges távolság 13 mm Szervóvezérelt 1 db
Brand: Bürkert
SKU: 3047203
Availability: BackOrder

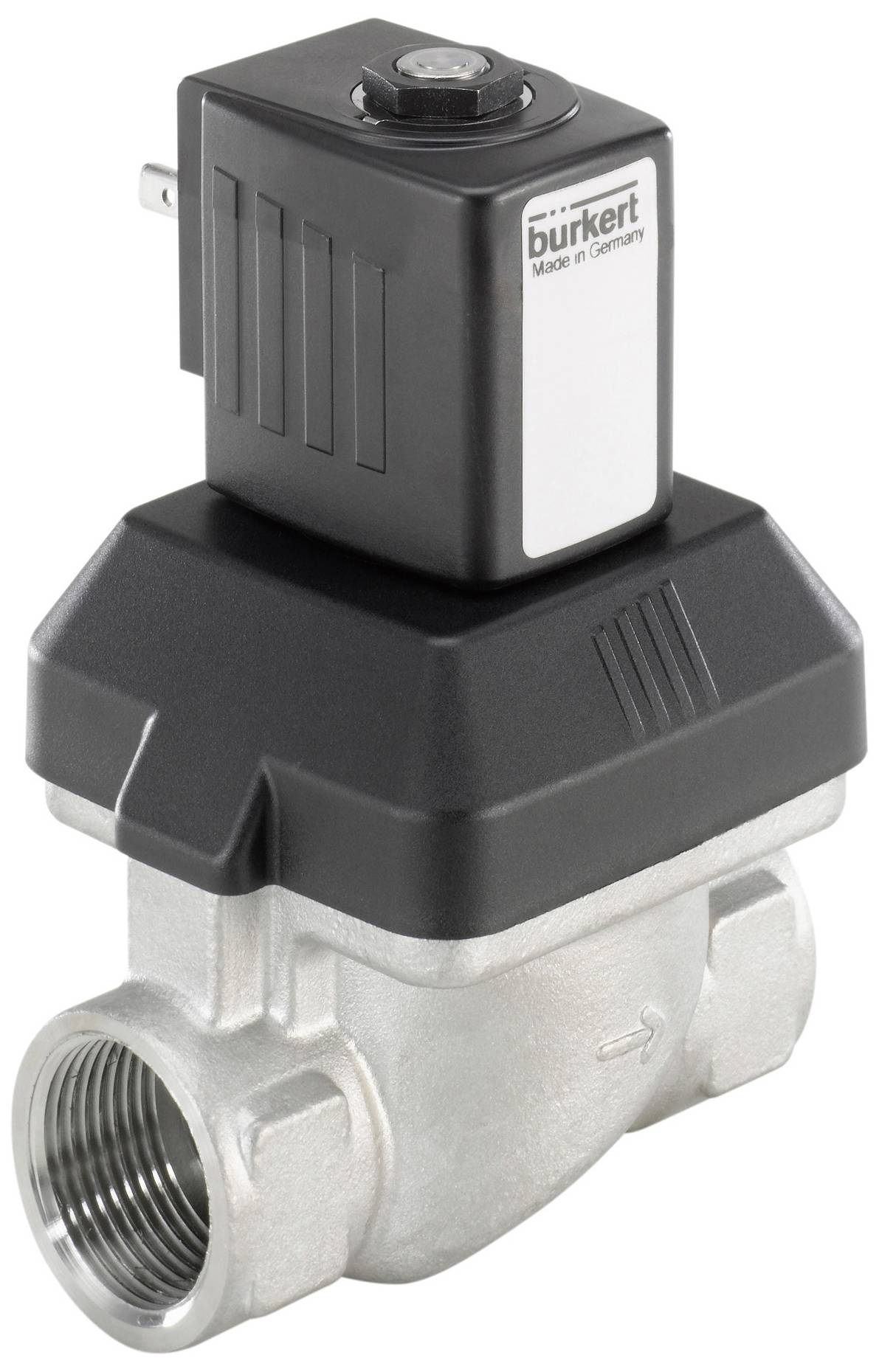

Egy fémből készült szelep fekete, négyszög alakú feltéttel. A rajta lévő felirat: 'Burkert Made in Germany'. Folyadékellenőrzésre alkalmazható.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 11. 2. [H.]

40 db

Szám

Összesen (108 990 Ft / Darab)

108 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas mágnesszelep, pozitív vezérlésű

Szervovezérlésű membránszelep DN40 névleges átmérőig
A rugós csatolású membrán nyomáskülönbség nélkül nyílik
Lágy zárás és alacsony zajszint
Nagy áramlás kompakt kialakítással
Energiatakarékos kettős tekercs technológia kick and drop kivitelben

Műszaki adatok

Tömítőanyag - Pilot Control tömítés anyaga: FKM (fluorgumi)
Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: FKM (fluorgumi)
Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
Nyomás és hőmérséklet - névleges nyomás (DIN EN 1333): PN 10
Nyomás és hőmérséklet - Közeghőmérséklet min: 0 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 90 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: 0 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 0 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 10 bar
Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
A készülék tulajdonságai - Beépítési hossz: 65 mm
A készülék tulajdonságai - Főszelep Működési elv: Membránszelep
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 100 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 400 ms
Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
Eszköz tulajdonságai - Áramlás: ülésen keresztül
A készülék tulajdonságai - vákuum verzió: Nem
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: szervo vezérlésű
Eszköz tulajdonságai – Médialeválasztás: Nem
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - nyitási kapcsolási idő min: 50 ms
Eszköz tulajdonságai - kapcsolási idő bezárás min: 200 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék tulajdonságai - magvezető: csúszógyűrű
A készülék jellemzői - Főszelep beépített szűrővel: sz
Készülék jellemzői - Generáció: EV
A készülék tulajdonságai - Pilot vezérlés Központi csavarozás: Igen
Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 1,1 mm
Névleges szélesség (Kv érték) - Főszelep névleges szélessége 1 (P) (mm): 13 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 3,6 m3/h
Névleges méret (Kv érték) - Főszelep névleges mérete 1 (inch): 1/2 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - vezeték csatlakozás 1 menet megnevezése: 1/2
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/2
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Védelmi osztály - NEMA védelmi osztály (max. megfelelő csatlakozással): NEMA 4X
Feszültség - Akkumulátor feszültség: Igen
Feszültség - feszültség min / névleges feszültség: 24 V
Feszültség - Max. feszültség / Névleges feszültség: 24 V
Feszültség - AC feszültség: Nem
Feszültség - DC feszültség: Igen
Feszültség – feszültségtűrés pozitív: 10%
Feszültség – feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercsméret: 40 mm
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) – Kick and Drop Coil: Energiatakarékos technológia nem áll rendelkezésre
Tekercs (mag) - Alacsony zajszintű kialakítás: sz
Tekercs (mag) - Tekercs típusa: dugva
Tekercs (mag) - tekercs anyaga (burkolat): PA (poliamid)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
Tekercs (mag) - névleges teljesítmény DC: 10 W
Tekercs (mag) - Csökkentett teljesítmény DC: 10 W
Anyagok - Főszelep Közeggel érintkező anyag: rozsdamentes acél
Anyagok - pilot vezérlés Közeggel érintkező anyag: PA (poliamid)
Anyagok - Szelepülék anyaga: rozsdamentes acél
Anyagok - szelepház burkolat anyaga: rozsdamentes acél
Üzemmód - Folyadékvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Üzemmód - kézi üzemmód: Nem
Engedélyek - Névleges teljesítmény: 10 W

Termék típus: Mágnesszelep

Üzemi feszültség: 24 V

Üzemi nyomás (max.): 0 bar

Ház anyaga: Nemesacél

Csatlakozó: G 1/2

Üzemi hőmérséklet: 0 °C (min)

Média-hőmérséklet (tartomány): 0 - 90 °C

Gyártói szám: 250888

Üzemi nyomás (min.): 0 bar

Üzemi hőmérséklet (min.): 0 °C

Tömítőanyag: FKM

Funkció: 2/2 utas

Médiahőmérséklet (max.): 90 °C

Média hőmérséklet (min.): 0 °C

Közepes: folyékony közeg

Névleges távolság: 13 mm

Hossz: 65 mm

: IP65

Max. környezeti hőmérséklet: 55 °C

Környezeti hőmérséklet (min.): 0 °C

Hatás: Szervóvezérelt

kv érték: 3.6 m³/óra

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Üzemi feszültség

Csatlakozó

Üzemi nyomás (max.)

Ház anyaga

Termék típus

Bürkert Mágnesszelep 20004793 6213 24 V/AC G 1 1 db

Rendelési szám:2482758

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V/AC

G 1

10 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

149 990 Ft^*

Bürkert Mágnesszelep 20004795 6213 24 V G 1 1/4 Névleges távolság 25 mm Szervóvezérelt 1 db

Rendelési szám:3048011

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

G 1 1/4

0 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

153 990 Ft^*

Bürkert Mágnesszelep 20008169 6213 24 V/AC, 24 V/DC G 1 1/2 1 db

Rendelési szám:2482759

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V/AC

G 1 1/2

10 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

238 990 Ft^*

Bürkert Mágnesszelep 20008170 6213 24 V/AC, 24 V/DC G 2 Névleges távolság 40 mm Szervóvezérelt 1 db

Rendelési szám:2482760

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V/AC

G 2

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

258 990 Ft^*

Bürkert Mágnesszelep 231578 6213 12 V G 1/2 Névleges távolság 13 mm Szervóvezérelt 1 db

Rendelési szám:3046807

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

12 V

G 1/2

0 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

60 990 Ft^*

Bürkert Mágnesszelep 239869 6213 24 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db

Rendelési szám:3047181

Szállítás: 11. 2. [H.]

10 dbConrad Electronic

24 V

G 3/4

0 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

82 990 Ft^*

Bürkert Mágnesszelep 241792 6213 230 V G 1/2 Névleges távolság 13 mm Szervóvezérelt 1 db

Rendelési szám:3047184

Szállítás: 11. 2. [H.]

30 dbConrad Electronic

230 V

G 1/2

0 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

61 990 Ft^*

Bürkert Mágnesszelep 243027 6213 230 V G 3/8 Névleges távolság 10 mm Nyugalmi állás zárva 1 db

Rendelési szám:3046869

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

230 V

G 3/8

0 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

51 990 Ft^*

Bürkert Mágnesszelep 246249 6213 24 V G 3/8 Névleges távolság 10 mm Szervóvezérelt 1 db

Rendelési szám:3046975

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

G 3/8

0 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

48 990 Ft^*

Bürkert Mágnesszelep 246252 6213 24 V G 1/2 Névleges távolság 13 mm Szervóvezérelt 1 db

Rendelési szám:3046905

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

G 1/2

0 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

59 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3047203 Bürkert Mágnesszelep 250888 6213 24 V G 1/2 Névleges távolság 13 mm Szervóvezérelt 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047203 Bürkert Mágnesszelep 250888 6213 24 V G 1/2 Névleges távolság 13 mm Szervóvezérelt 1 db

Leírás

A 6213 EV szelep egy szervovezérlésű membránszelep az S.EV sorozatból. A membrán rugós csatolása támogatja a szelep nyitási folyamatát. Az alapkivitelben a szelep folyadékokban való használatra alkalmas. A teljes nyitáshoz minimális nyomáskülönbség szükséges. Gáz- és vákuum alkalmazásokhoz egy speciális változat (HP00) is elérhető, amely nyomáskülönbség nélkül nyitja a szelepet. Az alkalmazástól függően különböző membránanyagok állnak rendelkezésre. A házcsalád sárgarézből, rozsdamentes acélból és fémből készült. A cinktelenítésnek ellenálló sárgaréz további piacokon is elérhető. A működés közbeni elektromos energiafogyasztás csökkentése érdekében a beépített kick and drop elektronikával ellátott tekercsek dupla tekercses technológiában állnak rendelkezésre.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
