Name: Bürkert Mágnesszelep 256321 0293 230 V G 1 Névleges távolság 25 mm Közvetlen ható 1 db
Brand: Bürkert
SKU: 3047375
Availability: BackOrder

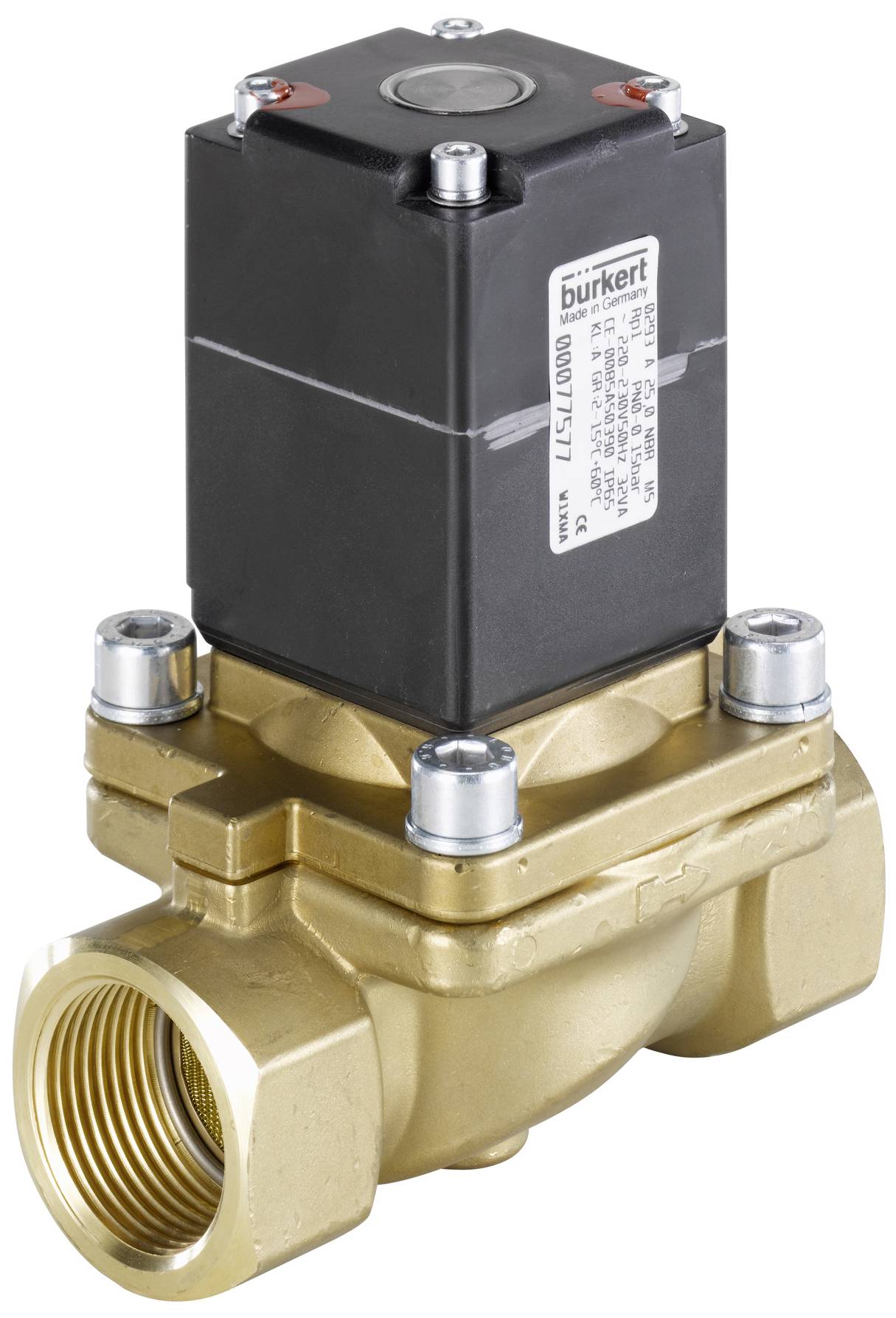

Egy fekete házú, sárgaréz elektromos szelep folyadékok vagy gázok áramlásának szabályozására, ipari felhasználásra.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 11. 2. [H.]

1 db

Szám

Összesen (202 990 Ft / Darab)

202 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas mágnesszelep; közvetlen hatás

Gázszelep DVGW jóváhagyással az EN 161 szerint, B osztály
Kompakt kivitel
Max. DN25 és 150 mbar
Sárgaréz ház
Szennyszűrő a bemenetben

Műszaki adatok

Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: NBR (nitril gumi)
Tömítőanyag - tömítés kívülre Anyaga: NBR (nitril gumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: -15 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 60 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -15 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 60 °C
Nyomás és hőmérséklet - névleges nyomás min: 0 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 0,15 bar
Nyomás és hőmérséklet - Max névleges nyomás (gáz): 0,15 bar
Elektromos csatlakozás - készülék aljzat a szállítmányban: mellékelve
Elektromos csatlakozás - készülék aljzat cikkszám - típus: 00008376 - 2508
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
A készülék tulajdonságai - Beépítési hossz: 115 mm
A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 150 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 250 ms
A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
Eszköz tulajdonságai - Áramlás: ülésen keresztül
A készülék tulajdonságai - vákuumverzió: Nem
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: közvetlen működés
Eszköz tulajdonságai – Médialeválasztás: Nem
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - nyitási kapcsolási idő min: 120 ms
Készülék tulajdonságai - zárási kapcsolási idő min: 130 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék jellemzői - Főszelep beépített szűrővel: Igen
Névleges átmérő (Kv érték) - QNn érték (gáz): 10 800 l/perc
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 25 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 10 m3/h
Névleges méret (Kv érték) - Főszelep névleges mérete 1 (inch): 1 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 Menet megnevezése: 1
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - Vonalcsatlakozás 2 Menet megnevezése: 1
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Nem
Feszültség - Minimális feszültség / Névleges feszültség: 230 V
Feszültség - Max. feszültség / Névleges feszültség: 230 V
Feszültség - AC feszültség: Igen
Feszültség - DC feszültség: Nem
Feszültség – feszültségtűrés pozitív: 10%
Feszültség - feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercsméret: 49 mm
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) – Alacsony zajszintű kivitel: sz
Tekercs (mag) - Tekercs típusa: blokkcsavaros
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - kapcsolási teljesítmény AC: 120 V
A
Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
Tekercs (mag) - névleges teljesítmény AC: 25 V
A
Tekercs (mag) - csúszógyűrű anyaga: PTFE (politetrafluor-etilén)
Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
Üzemmód - Folyadékvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Üzemmód - kézi üzemmód: Nem
Engedélyek - Névleges teljesítmény: 16 W
Jóváhagyás típusa: DVGW
Jóváhagyás típusa: GGVO
Feszültség Frekvencia: 50Hz

Termék típus: Mágnesszelep

Üzemi feszültség: 230 V

Üzemi nyomás (max.): 0 bar

Ház anyaga: Sárgaréz

Csatlakozó: G 1

Üzemi hőmérséklet: -15 °C (min)

Média-hőmérséklet (tartomány): -15 - 60 °C

Gyártói szám: 256321

Üzemi nyomás (min.): 0 bar

Üzemi hőmérséklet (min.): -15 °C

Tömítőanyag: NBR

Funkció: 2/2 utas

Médiahőmérséklet (max.): 60 °C

Média hőmérséklet (min.): -15 °C

Közepes: Gázok

Névleges távolság: 25 mm

Hossz: 115 mm

QNn érték: 10.800 l/perc

: IP65

Max. környezeti hőmérséklet: 60 °C

Környezeti hőmérséklet (min.): -15 °C

Hatás: Közvetlen ható

kv érték: 10 m³/óra

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 3047375 Bürkert Mágnesszelep 256321 0293 230 V G 1 Névleges távolság 25 mm Közvetlen ható 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047375 Bürkert Mágnesszelep 256321 0293 230 V G 1 Névleges távolság 25 mm Közvetlen ható 1 db

Leírás

A 293-as típusú kapcsoló nulla bar nyomáskülönbség nélkül működik. A szelep előnyösen alkalmas alacsony nyomású éghető gázok kapcsolására. A közvetlen működésű, egyenesen átmenő mágnesszelepet A üzemmódban szállítjuk. Áram nélkül zárva van. Átkapcsoláskor a mágnesmag egy rugóra húzódik, és kinyitja a szelepet. A bemenetbe szita van beépítve. A 25-ös névleges átmérőnél egy szennyfogónak hozzáférhetőnek kell lennie a karbantartási munkákhoz< = 500 µm, például a mi TFU001 típusunk, a szelep elé szerelhető.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
