Name: Bürkert Mágnesszelep 265382 5404 230 V G 1 Névleges távolság 25 mm Nyugalmi állás zárva 1 db
Brand: Bürkert
SKU: 3046872
Availability: BackOrder

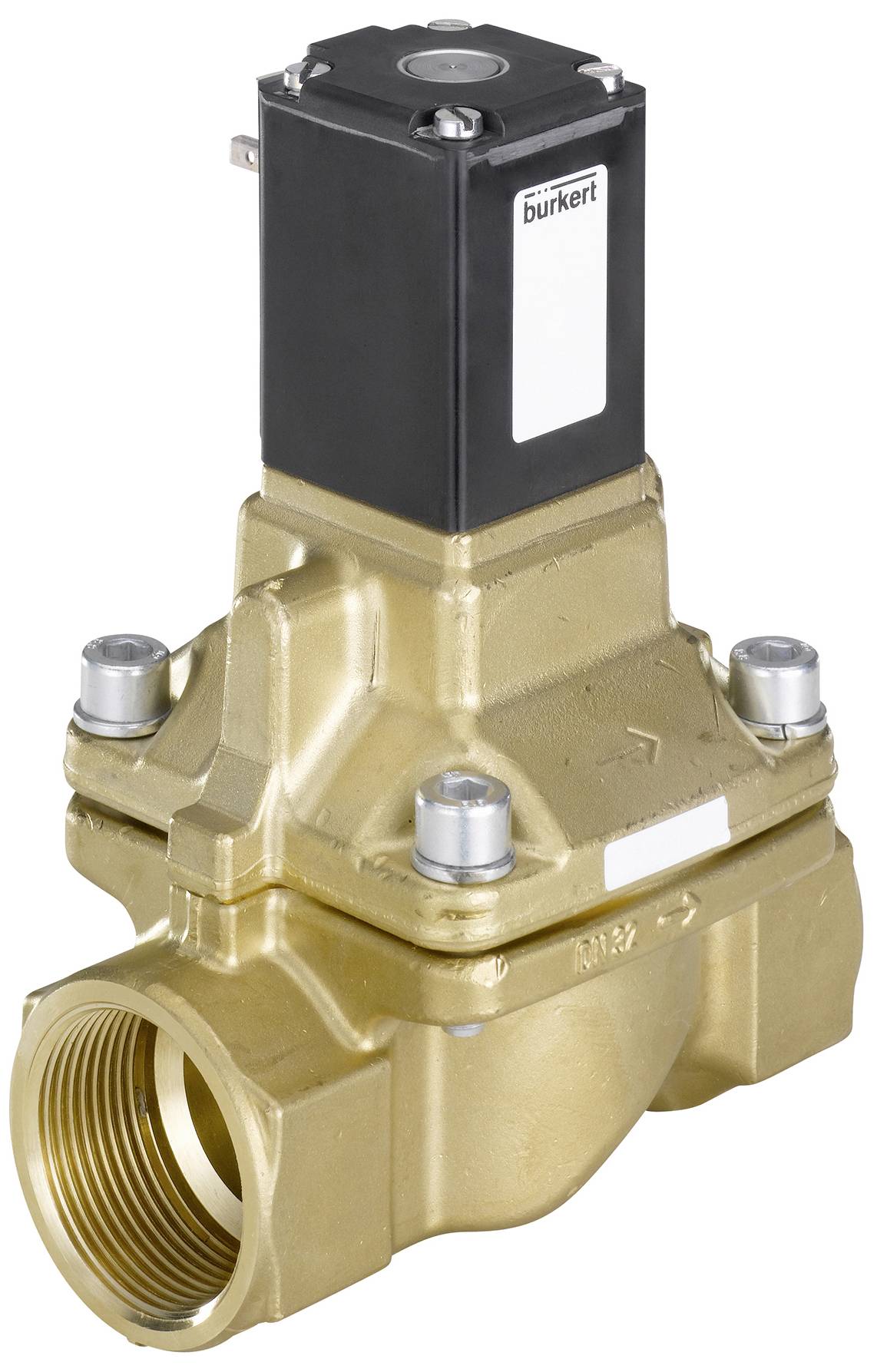

Egy arany mágneses szelep fekete kupakkal, amelyet folyadékok vagy gázok áramlásának szabályozására használnak csőrendszerekben.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 26. [H.]

3 db

Szám

Összesen (175 990 Ft / Darab)

175 990 Ft

ÁFÁ-val

Már csak 3 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas mágnesszelep; Szervo dugattyú

Szervovezérlésű dugattyús szelep DN50 névleges átmérőig
Robbanásbiztos változatok a 2. kat
Alkalmas gáz és gőz alkalmazásokhoz 180°C-ig
Kompresszor nyomáscsökkentő szelep
Energiatakarékos kettős tekercs technológia kick and drop kivitelben

Műszaki adatok

Tömítés anyaga - pilot vezérlő tömítés anyaga: PTFE (politetrafluor-etilén)
Tömítőanyag - üléstömítés anyagkategória: műanyag
Tömítőanyag - üléstömítés anyaga: PTFE (politetrafluor-etilén)
Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
Nyomás és hőmérséklet - hőmérsékleti közeg max: 100 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 1 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 25 bar
Nyomás és hőmérséklet - Max névleges nyomás (gáz): 25 bar
Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
A készülék tulajdonságai - Beépítési hossz: 115 mm
A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 400 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 1500 ms
A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
Eszköz tulajdonságai - Áramlás: ülésen keresztül
A készülék tulajdonságai - vákuum verzió: Nem
A készülék jellemzői - oxigén változat: sz
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: szervo vezérlésű
Eszköz tulajdonságai – Médialeválasztás: Nem
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - nyitási kapcsolási idő min: 100 ms
Készülék tulajdonságai - zárási kapcsolási idő min: 300 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék tulajdonságai - magvezető: csúszógyűrű
A készülék jellemzői - Főszelep beépített szűrővel: sz
Névleges átmérő (Kv érték) - QNn érték (gáz): 10 800 l/perc
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 25 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 10 m3/h
Névleges méret (Kv érték) - Főszelep névleges mérete 1 (inch): 1 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 Menet megnevezése: 1
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - Vonalcsatlakozás 2 Menet megnevezése: 1
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Nem
Feszültség - Minimális feszültség / Névleges feszültség: 230 V
Feszültség - Max feszültség / Névleges feszültség: 230 V
Feszültség - AC feszültség: Igen
Feszültség - DC feszültség: Nem
Feszültség – feszültségtűrés pozitív: 10%
Feszültség – feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercs mérete: 32 mm
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) - Kick and Drop tekercs: Energiatakarékos technológia lehetséges. Energiatakarékos technológia lehetséges
Tekercs (mag) - Alacsony zajszintű kialakítás: sz
Tekercs (mag) - Tekercs típusa: dugva
Tekercs (mag) - tekercs anyaga (burkolat): PA (poliamid)
Tekercs (mag) - Hajtás hőszigetelési osztálya: B
Tekercs (mag) - váltóáram: 32 V
A
Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
Tekercs (mag) - névleges teljesítmény DC: 8 W
Tekercs (mag) - Csökkentett teljesítmény DC: 8 W
Tekercs (mag) - névleges teljesítmény AC: 18 V
A
Tekercs (mag) - csúszógyűrű anyaga: PTFE (politetrafluor-etilén)
Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
Anyagok - szelepülék anyaga: sárgaréz
Üzemmód - Fluidvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Üzemmód - kézi üzemmód: Nem
Engedélyek - Névleges teljesítmény: 8 W
Feszültség Frekvencia: 50Hz

Termék típus: Mágnesszelep

Üzemi feszültség: 230 V

Üzemi nyomás (max.): 1 bar

Ház anyaga: Sárgaréz

Csatlakozó: G 1

Üzemi hőmérséklet: -10 °C (min)

Média-hőmérséklet (tartomány): -10 - 100 °C

Gyártói szám: 265382

Üzemi nyomás (min.): 1 bar

Üzemi hőmérséklet (min.): -10 °C

Tömítőanyag: PTFE

Funkció: 2/2 utas

Médiahőmérséklet (max.): 100 °C

Média hőmérséklet (min.): -10 °C

Közepes: Gázok

Névleges távolság: 25 mm

Hossz: 115 mm

QNn érték: 10.800 l/perc

: IP65

Max. környezeti hőmérséklet: 55 °C

Környezeti hőmérséklet (min.): -10 °C

Hatás: Nyugalmi állás zárva

kv érték: 10 m³/óra

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Üzemi feszültség

Csatlakozó

Üzemi nyomás (max.)

Ház anyaga

Termék típus

Bürkert Mágnesszelep 265382 5404 230 V G 1 Névleges távolság 25 mm Nyugalmi állás zárva 1 db

Rendelési szám:3046872

Szállítás: 10. 26. [H.]

3 dbConrad Electronic

Jelenlegi termék

230 V

G 1

1 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

175 990 Ft^*

Bürkert Mágnesszelep 165119 5404 230 V G 1/2 Névleges távolság 12 mm Szervóvezérelt 1 db

Rendelési szám:3046945

Szállítás: 10. 26. [H.]

15 dbConrad Electronic

230 V

G 1/2

1 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

94 990 Ft^*

Bürkert Mágnesszelep 265604 5404 24 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db

Rendelési szám:3046983

Szállítás: 10. 26. [H.]

6 dbConrad Electronic

24 V

G 3/4

1 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

127 990 Ft^*

Bürkert Mágnesszelep 295611 5404 230 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db

Rendelési szám:3047339

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

230 V

G 3/4

1 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

127 990 Ft^*

Bürkert Mágnesszelep 295636 5404 230 V G 1/2 Névleges távolság 12 mm Szervóvezérelt 1 db

Rendelési szám:3047041

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

230 V

G 1/2

1 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

104 990 Ft^*

Bürkert Mágnesszelep 301733 5404 230 V G 1/2 Névleges távolság 12 mm Szervóvezérelt 1 db

Rendelési szám:3047042

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

230 V

G 1/2

1 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

106 990 Ft^*

Bürkert Mágnesszelep 307267 5404 24 V G 1/2 Névleges távolság 13 mm Szervóvezérelt 1 db

Rendelési szám:3047054

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

24 V

G 1/2

1 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

153 990 Ft^*

Bürkert Mágnesszelep 307276 5404 230 V G 1/2 Névleges távolság 13 mm Szervóvezérelt 1 db

Rendelési szám:3047055

Szállítás: 10. 26. [H.]

10 dbConrad Electronic

230 V

G 1/2

1 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

151 990 Ft^*

Bürkert Mágnesszelep 307326 5404 230 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db

Rendelési szám:3047056

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

230 V

G 3/4

1 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

164 990 Ft^*

Bürkert Mágnesszelep 308503 5404 24 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db

Rendelési szám:3047059

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

24 V

G 3/4

1 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

130 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3046872 Bürkert Mágnesszelep 265382 5404 230 V G 1 Névleges távolság 25 mm Nyugalmi állás zárva 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3046872 Bürkert Mágnesszelep 265382 5404 230 V G 1 Névleges távolság 25 mm Nyugalmi állás zárva 1 db

Leírás

Az 5404-es szelep egy szervovezérlésű dugattyús szelep, amely NC és NO változatban is elérhető. A szelep működéséhez minimális nyomáskülönbség szükséges. A mágnestekercseket kiváló minőségű epoxigyantával préselik. A működés közbeni elektromos energiafogyasztás csökkentése érdekében beépített „Kick and Drop” (KD) elektronikával ellátott tekercsek állnak rendelkezésre kettős tekercses technológiával. A DIN EN 175301-803 A forma szerinti dugóval együtt a szelepek megfelelnek az IP65 védelmi osztálynak. A készülék aljzata nem része a szállítási terjedelemnek, külön kell megrendelni.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
