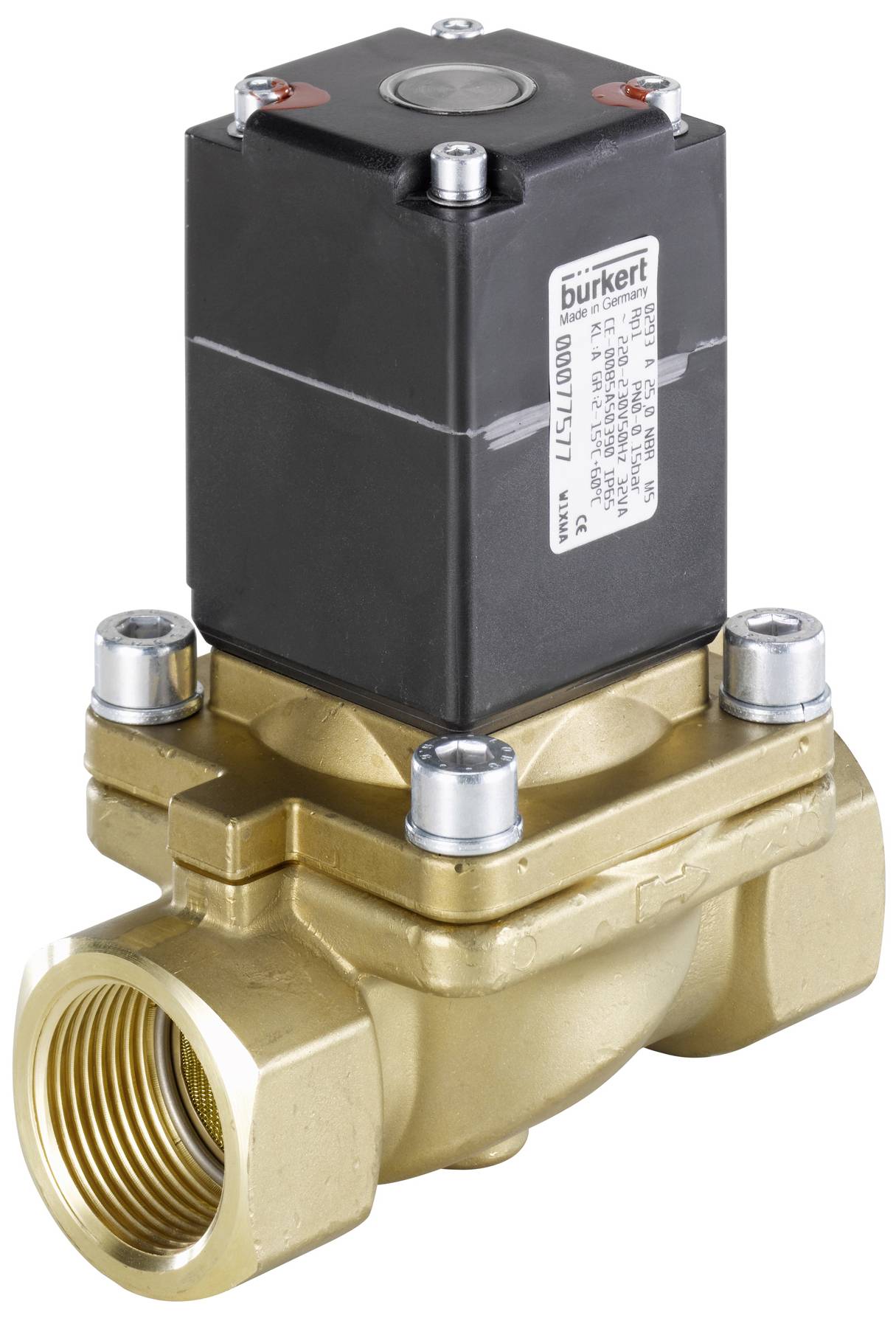

Bürkert Mágnesszelep 279479 0293 230 V 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (145 661 Ft / Darab)
145 661 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2 utas mágnesszelep; közvetlen hatás
- Gázszelep DVGW jóváhagyással az EN 161 szerint, B osztály
- Kompakt kivitel
- Max. DN25 és 150 mbar
- Sárgaréz ház
- Szennyszűrő a bemenetben
Műszaki adatok
- Tömítőanyag - üléstömítés anyagkategória: elasztomerek
- Tömítőanyag - üléstömítés anyaga: NBR (nitril gumi)
- Tömítőanyag - tömítés kívülre Anyaga: NBR (nitril gumi)
- Nyomás és hőmérséklet - Közeghőmérséklet min: -15 °C
- Nyomás és hőmérséklet - Közeghőmérséklet max: 60 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -15 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 60 °C
- Nyomás és hőmérséklet - névleges nyomás min: 0 bar
- Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
- Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 0,15 bar
- Nyomás és hőmérséklet - Max névleges nyomás (gáz): 0,15 bar
- Elektromos csatlakozás - készülék aljzat a szállítmányban: mellékelve
- Elektromos csatlakozás - készülék aljzat cikkszám - típus: 00008376 - 2508
- Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
- Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
- A készülék tulajdonságai - Beépítési hossz: 100 mm
- A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
- Készülék tulajdonságai - Nyitott kapcsolási idő max.: 150 ms
- Készülék tulajdonságai - kapcsolási idő zárás max.: 250 ms
- A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- A készülék tulajdonságai - Szelep szerkezete: A szelep kész
- Eszköz tulajdonságai - Áramlás: ülésen keresztül
- A készülék tulajdonságai - vákuumverzió: Nem
- A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
- A készülék jellemzői - Működés: közvetlen működés
- Eszköz tulajdonságai – Médialeválasztás: Nem
- A készülék tulajdonságai - kapcsolási funkció: be/ki
- Készülék tulajdonságai - nyitási kapcsolási idő min: 120 ms
- Készülék tulajdonságai - zárási kapcsolási idő min: 130 ms
- Eszköz tulajdonságai - Elemzés végrehajtása: Nem
- Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
- Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
- A készülék jellemzői - olajégő szelep: sz
- A készülék jellemzői - Steam verzió: sz
- A készülék jellemzői - Főszelep beépített szűrővel: Igen
- Névleges átmérő (Kv érték) - QNn érték (gáz): 5400 l/perc
- Névleges szélesség (Kv érték) - Főszelep névleges szélessége 1 (P) (mm): 20 mm
- Névleges átmérő (Kv érték) - Kv érték (víz): 5 m3/h
- Névleges méret (Kv érték) - Főszelep névleges mérete 1 (inch): 3/4 hüvelyk
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 3/4
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
- Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
- Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
- Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 3/4
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
- Feszültség - Akkumulátor feszültség: Igen
- Feszültség - Minimális feszültség / Névleges feszültség: 230 V
- Feszültség - Max feszültség / Névleges feszültség: 230 V
- Feszültség - AC feszültség: Igen
- Feszültség - DC feszültség: Igen
- Feszültség – feszültségtűrés pozitív: 10%
- Feszültség - feszültségtűrés negatív: 10%
- Tekercs (mag) - Tekercsméret: 49 mm
- Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: elfojtó dióda
- Tekercs (mag) - tekercs huzalozás egyenirányító: Igen
- Tekercs (mag) - tekercs huzalozás Pólusvédelem: Igen
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: Igen
- Tekercs (mag) – Alacsony zajszintű kialakítás: Igen
- Tekercs (mag) - Tekercs típusa: blokkcsavaros
- Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
- Tekercs (mag) - Hajtás hőszigetelési osztálya: H
- Tekercs (mag) - kapcsolási teljesítmény AC: 100 V
- A
- Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
- Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
- Tekercs (mag) - névleges teljesítmény DC: 100 W
- Tekercs (mag) - Csökkentett teljesítmény DC: 9 W
- Tekercs (mag) - névleges teljesítmény AC: 9 V
- A
- Tekercs (mag) - csúszógyűrű anyaga: PTFE (politetrafluor-etilén)
- Tekercs (mag) - csillapítótárcsa Anyaga: NBR (nitril gumi)
- Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
- Üzemmód - Folyadékvezeték csatlakozás Szám: 2
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
- Üzemmód - kézi üzemmód: Nem
- Engedélyek - Névleges teljesítmény: 100 W
- Jóváhagyás típusa: DVGW
- Jóváhagyás típusa: GGVO
- Feszültség Frekvencia: 50/60 Hz
- Termék típus
Mágnesszelep
- Üzemi feszültség
230 V
- Üzemi nyomás (max.)
0 bar
- Média-hőmérséklet (tartomány)
-15 - 60 °C
- Gyártói szám
279479
- Médiahőmérséklet (max.)
60 °C
- Média hőmérséklet (min.)
-15 °C
IP65
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
-15 °C
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 3047377 Bürkert Mágnesszelep 279479 0293 230 V 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3047377 Bürkert Mágnesszelep 279479 0293 230 V 1 db
Leírás
A 293-as típusú kapcsoló nulla bar nyomáskülönbség nélkül működik. A szelep előnyösen alkalmas alacsony nyomású éghető gázok kapcsolására. A közvetlen működésű, egyenesen átmenő mágnesszelepet A üzemmódban szállítjuk. Áram nélkül zárva van. Átkapcsoláskor a mágnesmag egy rugóra húzódik, és kinyitja a szelepet. A bemenetbe szita van beépítve. A 25-ös névleges átmérőnél egy szennyfogónak hozzáférhetőnek kell lennie a karbantartási munkákhoz< = 500 µm, például a mi TFU001 típusunk, a szelep elé szerelhető.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
