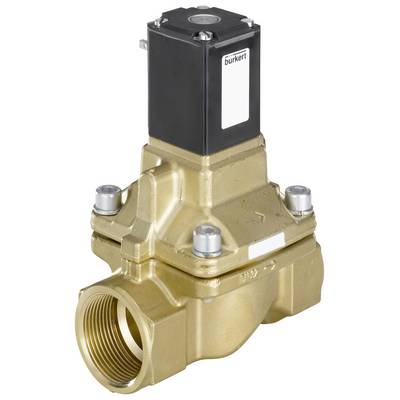

Bürkert Mágnesszelep 295611 5404 230 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (100 780 Ft / Darab)
100 780 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2 utas mágnesszelep; Szervo dugattyú
- Szervovezérlésű dugattyús szelep DN50 névleges átmérőig
- Robbanásbiztos változatok a 2. kat
- Alkalmas gáz és gőz alkalmazásokhoz 180°C-ig
- Kompresszor nyomáscsökkentő szelep
- Energiatakarékos kettős tekercs technológia kick and drop kivitelben
Műszaki adatok
- Tömítés anyaga - pilot-vezérlő tömítés anyaga: PTFE (politetrafluor-etilén)
- Tömítőanyag - üléstömítés anyagkategória: műanyag
- Tömítőanyag - üléstömítés anyaga: PTFE (politetrafluor-etilén)
- Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
- Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
- Nyomás és hőmérséklet - hőmérsékleti közeg max: 100 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
- Nyomás és hőmérséklet - névleges nyomás min: 1 bar
- Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
- Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 25 bar
- Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
- Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
- Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
- A készülék tulajdonságai - Beépítési hossz: 100 mm
- A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
- Készülék tulajdonságai - Nyitott kapcsolási idő max.: 400 ms
- Készülék tulajdonságai - kapcsolási idő zárás max.: 1500 ms
- A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- A készülék tulajdonságai - Szelep szerkezete: A szelep kész
- Eszköz tulajdonságai - Áramlás: ülésen keresztül
- A készülék tulajdonságai - vákuum verzió: Nem
- A készülék jellemzői - oxigén változat: sz
- A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
- A készülék jellemzői - Működés: szervo vezérlésű
- Eszköz tulajdonságai – Médialeválasztás: Nem
- A készülék tulajdonságai - kapcsolási funkció: be/ki
- Készülék tulajdonságai - nyitási kapcsolási idő min: 100 ms
- Készülék tulajdonságai - zárási kapcsolási idő min: 300 ms
- Eszköz tulajdonságai - Elemzés végrehajtása: Nem
- Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
- Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
- A készülék jellemzői - olajégő szelep: sz
- A készülék jellemzői - Steam verzió: sz
- A készülék tulajdonságai - magvezető: csúszógyűrű
- A készülék jellemzői - Főszelep beépített szűrővel: sz
- Névleges átmérő (Kv érték) - QNn érték (gáz): 7500 l/perc
- Névleges szélesség (Kv érték) - Főszelep névleges szélessége 1 (P) (mm): 20 mm
- Névleges átmérő (Kv érték) - Kv érték (víz): 7 m3/h
- Névleges méret (Kv érték) - Főszelep névleges mérete 1 (inch): 3/4 hüvelyk
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 3/4
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
- Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
- Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
- Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 3/4
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
- Feszültség - Akkumulátor feszültség: Nem
- Feszültség - Minimális feszültség / Névleges feszültség: 230 V
- Feszültség - Max. feszültség / Névleges feszültség: 230 V
- Feszültség - AC feszültség: Igen
- Feszültség - DC feszültség: Nem
- Feszültség – feszültségtűrés pozitív: 10%
- Feszültség – feszültségtűrés negatív: 10%
- Tekercs (mag) - Tekercs mérete: 32 mm
- Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
- Tekercs (mag) - tekercs huzalozás egyenirányító: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
- Tekercs (mag) - Kick and Drop tekercs: Energiatakarékos technológia lehetséges. Energiatakarékos technológia lehetséges
- Tekercs (mag) - Alacsony zajszintű kialakítás: sz
- Tekercs (mag) - Tekercs típusa: dugva
- Tekercs (mag) - tekercs anyaga (burkolat): PA (poliamid)
- Tekercs (mag) - Hajtás hőszigetelési osztálya: B
- Tekercs (mag) - váltóáram: 32 V
- A
- Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
- Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
- Tekercs (mag) - névleges teljesítmény DC: 8 W
- Tekercs (mag) - Csökkentett teljesítmény DC: 8 W
- Tekercs (mag) - névleges teljesítmény AC: 18 V
- A
- Tekercs (mag) - csúszógyűrű anyaga: PTFE (politetrafluor-etilén)
- Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
- Anyagok - szelepülék anyaga: sárgaréz
- Üzemmód - Folyadékvezeték csatlakozás Szám: 2
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
- Üzemmód - kézi üzemmód: Nem
- Engedélyek - Névleges teljesítmény: 8 W
- Feszültség Frekvencia: 50Hz
- Termék típus
Mágnesszelep
- Üzemi feszültség
230 V
- Üzemi nyomás (max.)
1 bar
- Ház anyaga
Sárgaréz
- Csatlakozó
G 3/4
- Üzemi hőmérséklet
-10 °C (min)
- Média-hőmérséklet (tartomány)
-10 - 100 °C
- Gyártói szám
295611
- Üzemi nyomás (min.)
1 bar
- Üzemi hőmérséklet (min.)
-10 °C
- Tömítőanyag
PTFE
- Funkció
2/2 zárt monostabil
- Médiahőmérséklet (max.)
100 °C
- Média hőmérséklet (min.)
-10 °C
- Közepes
Sűrített levegő ISO 8573-1:2010 [1:4:1] szerint
- Névleges távolság
20 mm
- Hossz
100 mm
- QNn érték
7.500 l/perc
IP65
- Max. környezeti hőmérséklet
55 °C
- Környezeti hőmérséklet (min.)
-10 °C
- Hatás
Szervóvezérelt
- kv érték
7 m³/óra
Dokumentumok és letöltések
Adatlap
Adatlap 3047339 Bürkert Mágnesszelep 295611 5404 230 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3047339 Bürkert Mágnesszelep 295611 5404 230 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db
Leírás
Az 5404-es szelep egy szervovezérlésű dugattyús szelep, amely NC és NO változatban is elérhető. A szelep működéséhez minimális nyomáskülönbség szükséges. A mágnestekercseket kiváló minőségű epoxigyantával préselik. A működés közbeni elektromos energiafogyasztás csökkentése érdekében beépített „Kick and Drop” (KD) elektronikával ellátott tekercsek állnak rendelkezésre kettős tekercses technológiával. A DIN EN 175301-803 A forma szerinti dugóval együtt a szelepek megfelelnek az IP65 védelmi osztálynak. A készülék aljzatát a szállítási terjedelem nem tartalmazza, külön kell megrendelni.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
