Name: Bürkert Mágnesszelep 326294 6240 24 V G 1/4 Névleges távolság 6 mm Szervóvezérelt 1 db
Brand: Bürkert
SKU: 3047357
Availability: BackOrder

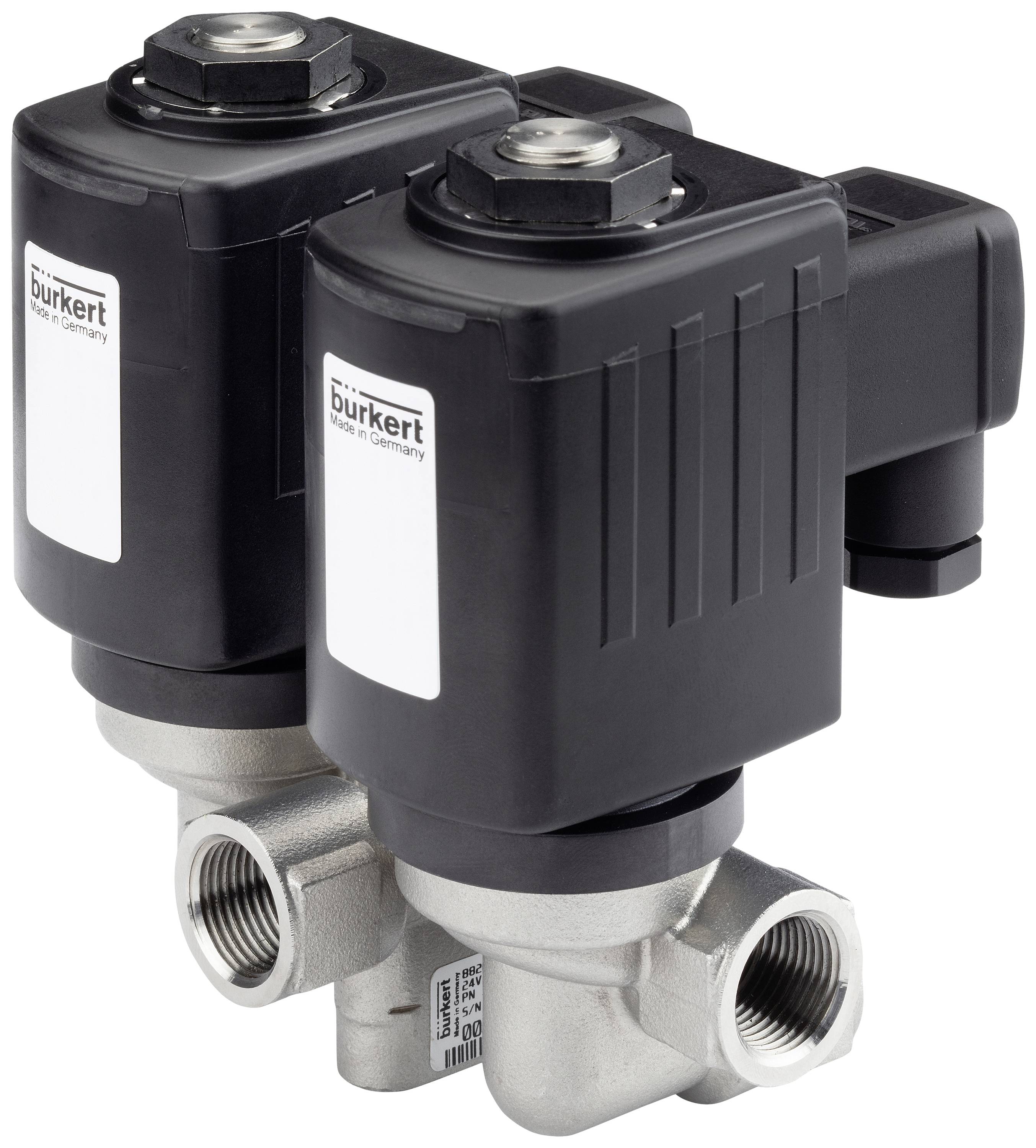

Két fekete házas, fémből készült, elektromosan működtetett szelep, mindegyik csatlakozókkal folyadék- vagy gázvezérléshez.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 11. 2. [H.]

1 db

Szám

Összesen (314 990 Ft / Darab)

314 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas szervo mágnesszelep

Szervovezérlésű és kompakt dugattyús szelep DN 13 névleges átmérőig
Rezgésálló, csavaros tekercsrendszer
Energiatakarékos kettős tekercs technológia kick and drop kivitelben
Biztonságos nyitás tartósan csatlakoztatott dugattyús rendszerrel
Robbanásbiztos változatok

Műszaki adatok

Tömítőanyag - Pilot Control tömítés anyaga: PEEK (poliéter-keton)
Tömítőanyag - üléstömítés anyagkategória: műanyag
Tömítőanyag - üléstömítés anyaga: PCTFE (poliklór-trifluor-etilén)
Tömítőanyag - tömítés kívülre Anyaga: PEEK (poliéter-éterketon)
Nyomás és hőmérséklet – Névleges nyomás (DIN EN 1333): PN 250
Nyomás és hőmérséklet - Közeghőmérséklet min: -40 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 80 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -40 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 1 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 100 bar
Nyomás és hőmérséklet - Max névleges nyomás (gáz): 100 bar
Nyomás és hőmérséklet - Max névleges nyomás (olaj): 80 bar
Elektromos csatlakozás - készülék aljzat a szállítmányban: mellékelve
Elektromos csatlakozás - készülék aljzat cikkszám - típus: 00314802 - 2518
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
A készülék tulajdonságai - Beépítési hossz: 44 mm
A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 20 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 50 ms
A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Integrált teljesítménycsökkentés: Nem
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
Eszköz tulajdonságai - Áramlás: ülésen keresztül
A készülék tulajdonságai - vákuumverzió: Nem
A készülék jellemzői - oxigén változat: sz
A készülék tulajdonságai - szilikonmentes alkatrészek: Igen (a DIS 1000020797 szerint)
A készülék tulajdonságai - olaj- és zsírmentes alkatrészek: Igen (a DIS 1000020797 szerint)
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: szervo vezérlésű
Eszköz tulajdonságai – Médialeválasztás: Nem
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - nyitási kapcsolási idő min: 10 ms
Készülék tulajdonságai - zárási kapcsolási idő min: 40 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék tulajdonságai - magvezető: csúszógyűrű
A készülék jellemzői - Főszelep beépített szűrővel: sz
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 6 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 0,7 m3/h
Névleges méret (Kv érték) - Főszelep névleges mérete 1 (inch): 1/4 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 1/4
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/4
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Nem
Feszültség - feszültség min / névleges feszültség: 24 V
Feszültség - Max feszültség / Névleges feszültség: 24 V
Feszültség - AC feszültség: Nem
Feszültség - DC feszültség: Igen
Feszültség – feszültségtűrés pozitív: 10%
Feszültség - feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercs mérete: 42 mm
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) - Kick and Drop tekercs: Energiatakarékos technológia lehetséges. Energiatakarékos technológia lehetséges
Tekercs (mag) - Alacsony zajszintű kialakítás: sz
Tekercs (mag) - Tekercs típusa: dugva
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Tekercs Különlegesség: magas hőmérséklethez
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
Tekercs (mag) - névleges teljesítmény DC: 21 W
Tekercs (mag) - Csökkentett teljesítmény DC: 21 W
Tekercs (mag) - csúszógyűrű anyaga: PTFE (politetrafluor-etilén)
Anyagok - Főszelep Közeggel érintkező anyag: rozsdamentes acél
Anyagok - Szelepülék anyaga: rozsdamentes acél
Üzemmód - Folyadékvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Üzemmód - kézi üzemmód: Nem
Engedélyek - Névleges teljesítmény: 16 W
Jóváhagyás típusa: ULUL
Jóváhagyás típusa: cURus Elismert

Termék típus: Mágnesszelep

Üzemi feszültség: 24 V

Üzemi nyomás (max.): 1 bar

Ház anyaga: Nemesacél

Csatlakozó: G 1/4

Üzemi hőmérséklet: -40 °C (min)

Média-hőmérséklet (tartomány): -40 - 80 °C

Gyártói szám: 326294

Üzemi nyomás (min.): 1 bar

Üzemi hőmérséklet (min.): -40 °C

Tömítőanyag: PEEK

Funkció: 2/2 zárt monostabil

Médiahőmérséklet (max.): 80 °C

Média hőmérséklet (min.): -40 °C

Névleges távolság: 6 mm

Jellemzők: Elektromosan működtetett

Hossz: 44 mm

: IP65

Max. környezeti hőmérséklet: 55 °C

Környezeti hőmérséklet (min.): -40 °C

Hatás: Szervóvezérelt

kv érték: 0.7 m³/óra

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Üzemi feszültség

Csatlakozó

Üzemi nyomás (max.)

Ház anyaga

Bürkert Dugattyúszelep 184750 6240 24 V G 1/4 Névleges távolság 6 mm Kényszervezérelt 1 db

Rendelési szám:2350775

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

G 1/4

16 bar

Sárgaréz

Min.: 1

Többszörös: 1

66 990 Ft^*

Bürkert Dugattyúszelep 184751 6240 200 V G 1/4 Névleges távolság 6 mm Kényszervezérelt 1 db

Rendelési szám:2350774

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

200 V

G 1/4

16 bar

Sárgaréz

Min.: 1

Többszörös: 1

66 990 Ft^*

Bürkert Dugattyúszelep 184752 6240 230 V G 1/4 Névleges távolság 6 mm Kényszervezérelt 1 db

Rendelési szám:2350911

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

230 V

G 1/4

16 bar

Sárgaréz

Min.: 1

Többszörös: 1

66 990 Ft^*

Bürkert Dugattyúszelep 184755 6240 230 V G 1/4 Névleges távolság 6 mm Kényszervezérelt 1 db

Rendelési szám:2350879

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

230 V

G 1/4

16 bar

Nemesacél

Min.: 1

Többszörös: 1

87 990 Ft^*

Bürkert Dugattyúszelep 227818 6240 24 V G 3/8 Névleges távolság 6 mm Kényszervezérelt 1 db

Rendelési szám:2350886

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

G 3/8

16 bar

Nemesacél

Min.: 1

Többszörös: 1

93 990 Ft^*

Bürkert Dugattyúszelep 236315 6240 24 V G 3/8 Névleges távolság 6 mm Kényszervezérelt 1 db

Rendelési szám:2350696

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

G 3/8

16 bar

Nemesacél

Min.: 1

Többszörös: 1

93 990 Ft^*

Bürkert Dugattyúszelep 236316 6240 230 V G 3/8 Névleges távolság 6 mm Kényszervezérelt 1 db

Rendelési szám:2350697

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

230 V

G 3/8

16 bar

Nemesacél

Min.: 1

Többszörös: 1

93 990 Ft^*

Bürkert Dugattyúszelep 320856 6407 230 V G 1/2 Névleges távolság 13 mm Kényszervezérelt 1 db

Rendelési szám:2351662

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

230 V

G 1/2

10 bar

Sárgaréz

Min.: 1

Többszörös: 1

178 990 Ft^*

Bürkert Dugattyúszelep 320857 6407 230 V G 3/4 Névleges távolság 20 mm Kényszervezérelt 1 db

Rendelési szám:2351632

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

230 V

G 3/4

10 bar

Sárgaréz

Min.: 1

Többszörös: 1

206 990 Ft^*

Bürkert Dugattyúszelep 320858 6407 230 V G 1 Névleges távolság 25 mm Kényszervezérelt 1 db

Rendelési szám:2351651

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

230 V

G 1

10 bar

Sárgaréz

Min.: 1

Többszörös: 1

232 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3047357 Bürkert Mágnesszelep 326294 6240 24 V G 1/4 Névleges távolság 6 mm Szervóvezérelt 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047357 Bürkert Mágnesszelep 326294 6240 24 V G 1/4 Névleges távolság 6 mm Szervóvezérelt 1 db

Leírás

A 6240-es szelep egy szervovezérlésű dugattyús szelep. A nyomás és a szivárgás biztonságának növelése érdekében a dugót és a magvezető csövet összehegesztik. Az alkalmazástól függően különböző tömítőanyag-kombinációk állnak rendelkezésre. A ház alakja és felületi minősége maximális áramlási értékeket tesz lehetővé. A tekercseket kémiailag rendkívül ellenálló epoxival préselik. Az opcionális csúszógyűrűs csapágy száraz gázokkal növeli a működési időt. A működés közbeni elektromos energiafogyasztás csökkentése érdekében beépített „Kick and Drop” (KD) elektronikával ellátott tekercsek állnak rendelkezésre kettős tekercses technológiával.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
