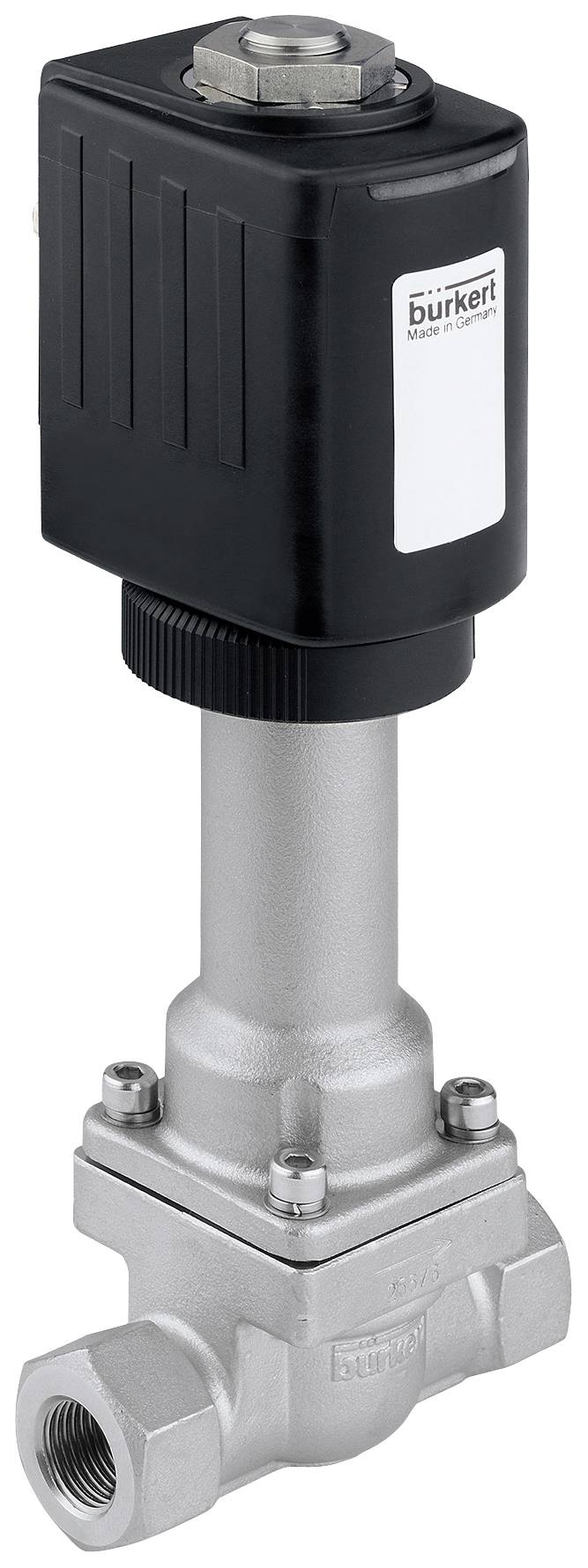

Bürkert Mágnesszelep 352607 6026 240 V G 1/2 Névleges távolság 8 mm Közvetlen ható 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (388 181 Ft / Darab)
388 181 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2 utas mágnesszelep
- Közegtől elválasztott emelő armatúra szelepek DN12 névleges átmérőig
- Alkalmas magas és alacsony hőmérsékleti tartományokhoz (-200 °C...+180 °C)
- Energiatakarékos kettős tekercs technológia kick and drop kivitelben
Műszaki adatok
- Tömítőanyag - üléstömítés anyagkategória: műanyag
- Tömítőanyag - üléstömítés anyaga: PTFE (politetrafluor-etilén)
- Tömítőanyag - tömítés kívülről Anyaga: PTFE (politetrafluor-etilén)
- Nyomás és hőmérséklet - Közeghőmérséklet min: -200 °C
- Nyomás és hőmérséklet - hőmérsékleti közeg max: 180 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -40 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max.: 50 °C
- Nyomás és hőmérséklet - névleges nyomás min: 0 bar
- Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
- Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 10 bar
- Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
- Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
- Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
- A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
- Készülék tulajdonságai - Nyitott kapcsolási idő max.: 200 ms
- Készülék tulajdonságai - kapcsolási idő zárás max.: 500 ms
- A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- A készülék tulajdonságai - Szelep szerkezete: A szelep kész
- Eszköz tulajdonságai - Áramlás: ülésen keresztül
- A készülék jellemzői - vákuum verzió: Igen
- A készülék jellemzői - oxigén változat: sz
- A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
- A készülék jellemzői - Működés: közvetlen működés
- Eszköz tulajdonságai – Médialeválasztás: Igen
- A készülék tulajdonságai - kapcsolási funkció: be/ki
- Készülék tulajdonságai - nyitási kapcsolási idő min: 100 ms
- Készülék tulajdonságai - zárási kapcsolási idő min: 300 ms
- Eszköz tulajdonságai - Elemzés végrehajtása: Nem
- Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
- Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
- A készülék jellemzői - olajégő szelep: sz
- A készülék jellemzői - Steam verzió: sz
- Az eszköz tulajdonságai – Alapvető útmutatás: Bevonat
- A készülék jellemzői - Főszelep beépített szűrővel: sz
- A készülék tulajdonságai - Szelepszerkezet bypass: bypass nélkül
- Névleges átmérő (Kv érték) - QNn érték (gáz): 970 l/min
- Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 8 mm
- Névleges átmérő (Kv érték) - Kv érték (víz): 0,9 m3/h
- Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 5/16 hüvelyk
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
- Folyamat / vonal csatlakozás - vezeték csatlakozás 1 menet megnevezése: 1/2
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
- Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
- Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
- Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/2
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
- Feszültség - Akkumulátor feszültség: Nem
- Feszültség - Minimális feszültség / Névleges feszültség: 230 V
- Feszültség - Max. feszültség / Névleges feszültség: 240 V
- Feszültség - AC feszültség: Igen
- Feszültség - DC feszültség: Nem
- Feszültség – feszültségtűrés pozitív: 10%
- Feszültség – feszültségtűrés negatív: 10%
- Tekercs (mag) - Tekercs mérete: 42 mm
- Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
- Tekercs (mag) - tekercs huzalozás egyenirányító: sz
- Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
- Tekercs (mag) - Kick and Drop Coil: Energiatakarékos technológia tartalmazza Energiatakarékos technológia
- Tekercs (mag) - Alacsony zajszintű kialakítás: sz
- Tekercs (mag) - Tekercs típusa: dugva
- Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
- Tekercs (mag) - Hajtás hőszigetelési osztálya: H
- Tekercs (mag) - kapcsolási teljesítmény AC: 85 V
- A
- Tekercs (mag) - névleges teljesítmény AC: 8,5 V
- A
- Anyagok - Főszelep Közeggel érintkező anyag: rozsdamentes acél
- Üzemmód - Folyadékvezeték csatlakozás Szám: 2
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
- Üzemmód - kézi üzemmód: Nem
- Üzemmód - Kézi üzemmód Típus: Nem áll rendelkezésre
- Engedélyek - Névleges teljesítmény: 85 W
- Termék típus
Mágnesszelep
- Üzemi feszültség
240 V
- Üzemi nyomás (max.)
0 bar
- Ház anyaga
Nemesacél
- Csatlakozó
G 1/2
- Üzemi hőmérséklet
-200 °C (min)
- Média-hőmérséklet (tartomány)
-200 - 180 °C
- Gyártói szám
352607
- Üzemi nyomás (min.)
0 bar
- Üzemi hőmérséklet (min.)
-200 °C
- Tömítőanyag
PTFE
- Funkció
2/2 zárt monostabil
- Médiahőmérséklet (max.)
180 °C
- Média hőmérséklet (min.)
-200 °C
- Közepes
Agresszív közeg
- Névleges távolság
8 mm
- QNn érték
970 l/perc
IP65
- Max. környezeti hőmérséklet
50 °C
- Környezeti hőmérséklet (min.)
-40 °C
- Hatás
Közvetlen ható
- kv érték
0.9 m³/óra
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3047542 Bürkert Mágnesszelep 352607 6026 240 V G 1/2 Névleges távolság 8 mm Közvetlen ható 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3047542 Bürkert Mágnesszelep 352607 6026 240 V G 1/2 Névleges távolság 8 mm Közvetlen ható 1 db
Leírás
A 6026 szelep egy közvetlen működésű, közegtől elválasztott 2/2 utas emelőarmatúrás szelep. A tekercs és a ház termikus és hermetikus szétválasztása rozsdamentes acélból készült fémharang segítségével lehetővé teszi mind az extrém közeghőmérsékletet, mind az agresszív közegeket. Ez a kialakítás megakadályozza a kondenzátum képződését a folyadékrész és a tekercs között, és megakadályozza a tekercs felmelegedését vagy fagyását. A tekercseket kémiailag rendkívül ellenálló epoxival préselik. A szelep ezért különösen alkalmas kritikus közeggel rendelkező alkalmazásokhoz. A rendkívül tartós ház- és tömítőanyagok, mint például a rozsdamentes acél és a PTFE, lehetővé teszik a kritikus vegyi alkalmazásokban történő alkalmazást. A működés közbeni elektromos energiafogyasztás csökkentése érdekében beépített „Kick and Drop” (KD) elektronikával ellátott tekercsek állnak rendelkezésre kettős tekercses technológiával. A DIN EN 175301-803 A forma szerinti dugóval együtt a szelepek megfelelnek az IP65 védelmi osztálynak.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
