Name: Bürkert Mágnesszelep 353703 0330 230 V DC/AC G 1/4 hüvely Névleges távolság 2 mm Nyugalmi állás, 2-es kimenet, nyomásbec
Brand: Bürkert
SKU: 3047949
Availability: BackOrder

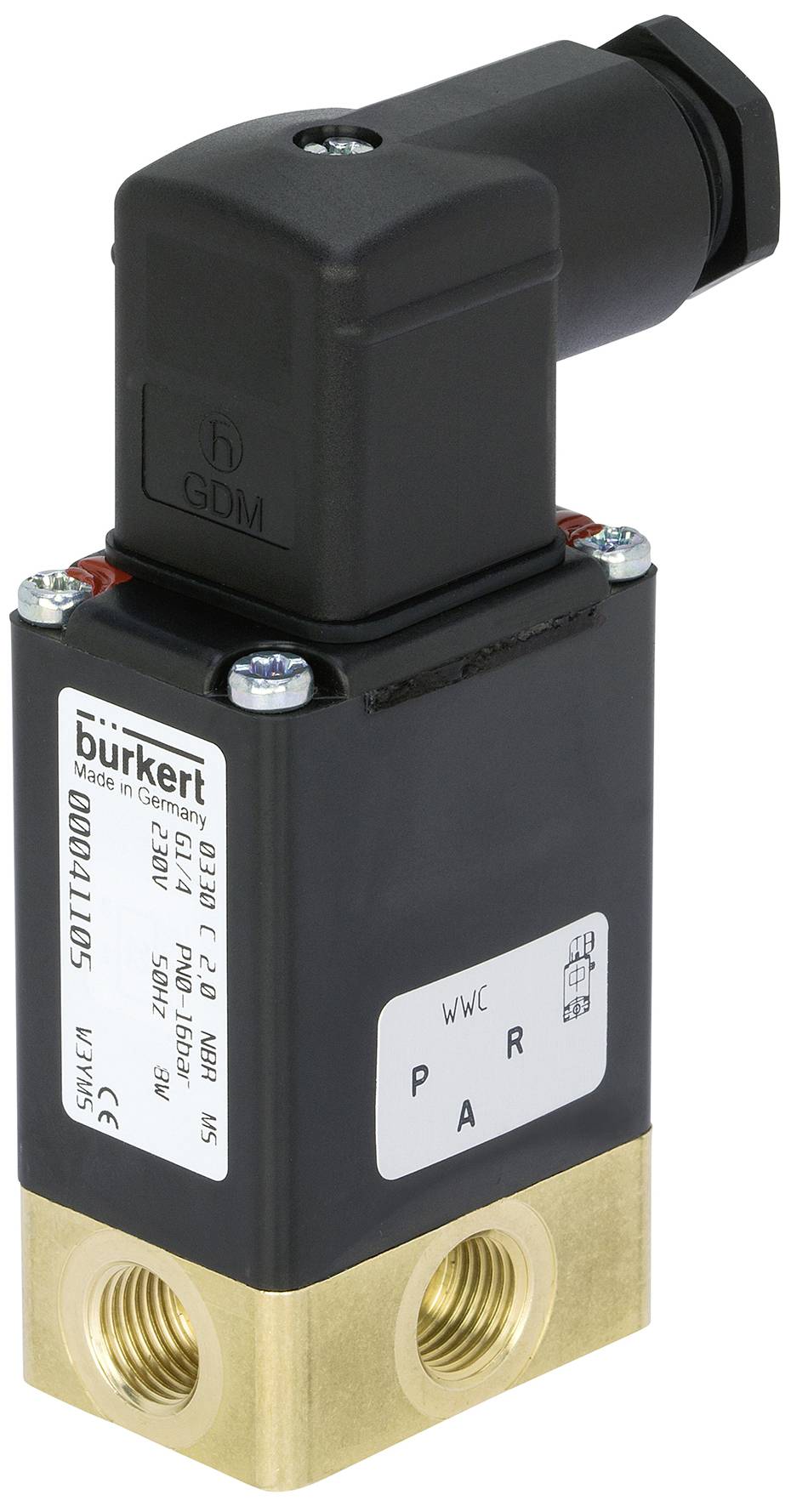

Fekete házzal és arany csatlakozókkal rendelkező elektromágneses szelep, rajta a 'burkert' felirat, látható műszaki jellemzőkkel.

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

1 db

Szám

Összesen (210 990 Ft / Darab)

210 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

3/2 utas mágnesszelep Ex; közvetlen hatás

Közvetlen működésű, közegtől elválasztott szelep DN 5 névleges átmérőig
Karbantartást nem igénylő csuklós horgony technológia
Rezgésálló, tömbcsavarozott tekercsrendszer
Szervizbarát, robusztus kézi működtetés
Robbanásbiztos változatok

Műszaki adatok

Szerkezeti anyaga: sárgaréz
Tömítőanyag: NBR
Névleges átmérő 2 mm
Vonalcsatlakozás: G 1/4 aljzat
Különlegesség: jóváhagyás. PTB 15 ATEX 1011 U / IECEx PTB 15.0037U, Ex eb/tb 2G IIC/2D IIIC csatlakozódoboz kábelkivezetéssel 45°, belső menettel M20 x 1,5, 2 pólusú PCB sorkapcsokkal
Feszültség: 230 volt
Frekvencia: egyen- és váltóáram (AC/DC)
Hiányzó tulajdonságok: EPS 16 ATEX 1111
Közepes hőmérséklet (C fok) (max): 80
Környezeti hőmérséklet (C fok) (max): 55
Nyomás (bar) (max): 16
Működési mód: 3/2-utas; Nyugalmi helyzetben a B kimenet nyomás alatt van
Energiafogyasztás: 40 watt ruha, 3 watt működés
QNN érték (L/MIN): 120
Üzemi ciklus (%): 100
Nyitvatartási idő (msec) (max.): 30
Zárási idő (ms) (max): 40
KV-érték (M*3/H): 0,11
Nyitási idő (ms) (perc): 15
Zárási idő (ms) (perc): 30

Termék típus: Mágnesszelep

Üzemi feszültség: 230 V DC/AC

Üzemi nyomás (max.): 16 bar

Ház anyaga: Sárgaréz

Csatlakozó: G 1/4 hüvely

Média-hőmérséklet (tartomány): 80 °C (max)

Gyártói szám: 353703

Tömítőanyag: NBR

Funkció: 3/2 utas

Médiahőmérséklet (max.): 80 °C

Közepes: Agresszív közeg

Névleges távolság: 2 mm

QNn érték: 120 l/perc

Max. környezeti hőmérséklet: 55 °C

Hatás: Nyugalmi állás, 2-es kimenet, nyomásbecsült

kv érték: 0.11 m³/óra

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Ház anyaga

Termék típus

Üzemi feszültség

Üzemi nyomás (max.)

Bürkert Karrögzítő szelep 125303 6013 110 V G 1/4 Névleges távolság 3 mm Közvetlen ható 1 db

Rendelési szám:2350748

Szállítás: 11. 10. [K.]

1 dbConrad Electronic

G 1/4

Sárgaréz

Karrögzítő szelep

110 V

10 bar

Min.: 1

Többszörös: 1

44 990 Ft^*

Bürkert Karrögzítő szelep 126083 6013 110 V G 1/4 Névleges távolság 3 mm Közvetlen ható 1 db

Rendelési szám:2350590

Szállítás: 11. 10. [K.]

1 dbConrad Electronic

G 1/4

Nemesacél

Karrögzítő szelep

110 V

10 bar

Min.: 1

Többszörös: 1

81 990 Ft^*

Bürkert Karrögzítő szelep 134244 6013 24 V Karima Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2351276

Szállítás: 11. 10. [K.]

20 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

24 V

12 bar

Min.: 1

Többszörös: 1

36 990 Ft^*

Bürkert Karrögzítő szelep 134245 6013 24 V Karima Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2350763

Szállítás: 11. 10. [K.]

1 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

24 V

25 bar

Min.: 1

Többszörös: 1

36 990 Ft^*

Bürkert Karrögzítő szelep 209266 6013 12 V Karima Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2351143

Szállítás: 11. 10. [K.]

1 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

12 V

16 bar

Min.: 1

Többszörös: 1

52 990 Ft^*

Bürkert Karrögzítő szelep 209267 6013 12 V Karima Névleges távolság 2.5 mm Közvetlen ható 1 db

Rendelési szám:2350913

Szállítás: 11. 10. [K.]

1 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

12 V

10 bar

Min.: 1

Többszörös: 1

52 990 Ft^*

Bürkert Karrögzítő szelep 209268 6013 12 V Karima Névleges távolság 3 mm Közvetlen ható 1 db

Rendelési szám:2351144

Szállítás: 11. 10. [K.]

1 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

12 V

6 bar

Min.: 1

Többszörös: 1

52 990 Ft^*

Bürkert Karrögzítő szelep 209272 6013 24 V Karima Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2350901

Szállítás: 11. 10. [K.]

1 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

24 V

16 bar

Min.: 1

Többszörös: 1

45 990 Ft^*

Bürkert Karrögzítő szelep 209273 6013 24 V Karima Névleges távolság 2.5 mm Közvetlen ható 1 db

Rendelési szám:2351356

Szállítás: 11. 10. [K.]

1 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

24 V

10 bar

Min.: 1

Többszörös: 1

45 990 Ft^*

Bürkert Karrögzítő szelep 209274 6013 24 V Karima Névleges távolság 3 mm Közvetlen ható 1 db

Rendelési szám:2350880

Szállítás: 11. 10. [K.]

1 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

24 V

6 bar

Min.: 1

Többszörös: 1

45 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3047949 Bürkert Mágnesszelep 353703 0330 230 V DC/AC G 1/4 hüvely Névleges távolság 2 mm Nyugalmi állás, 2-es kimenet, nyomásbec

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047949 Bürkert Mágnesszelep 353703 0330 230 V DC/AC G 1/4 hüvely Névleges távolság 2 mm Nyugalmi állás, 2-es kimenet, nyomásbec

Leírás

A 0330 szelep egy közvetlen működésű, közegtől elválasztott összecsukható armatúra szelep. 3/2- és 2/2-utas változatban kapható. 3/2-utas változatként elosztóként vagy keverőszelepként is használható. Az alkalmazástól függően különböző membránanyagok és működési módok állnak rendelkezésre. A házcsalád sárgarézből, rozsdamentes acélból és polipropilénből készült. A mágnestekercsek kémiailag rendkívül ellenálló epoxival vannak bevonva. Mivel a tekercsrendszert membrán választja el a közegtől, a szelep különösen alkalmas olyan kritikus közegekhez, mint az agresszív savak és lúgok. A 0330 kézi vezérléssel van felszerelve az üzembe helyezéshez és teszteléshez. Az energiaigény csökkentése érdekében minden tekercs szállítható elektronikus teljesítménycsökkentéssel vagy impulzusos változatban. A kapcsolási állapot helyzet-visszacsatoláson keresztül történhet bináris vagy NAMUR jelként.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
