Name: Bürkert Mágnesszelep 369190 6430 230 V G 1/2 Névleges távolság 12 mm Szervóvezérelt 1 db
Brand: Bürkert
SKU: 3047969
Availability: BackOrder

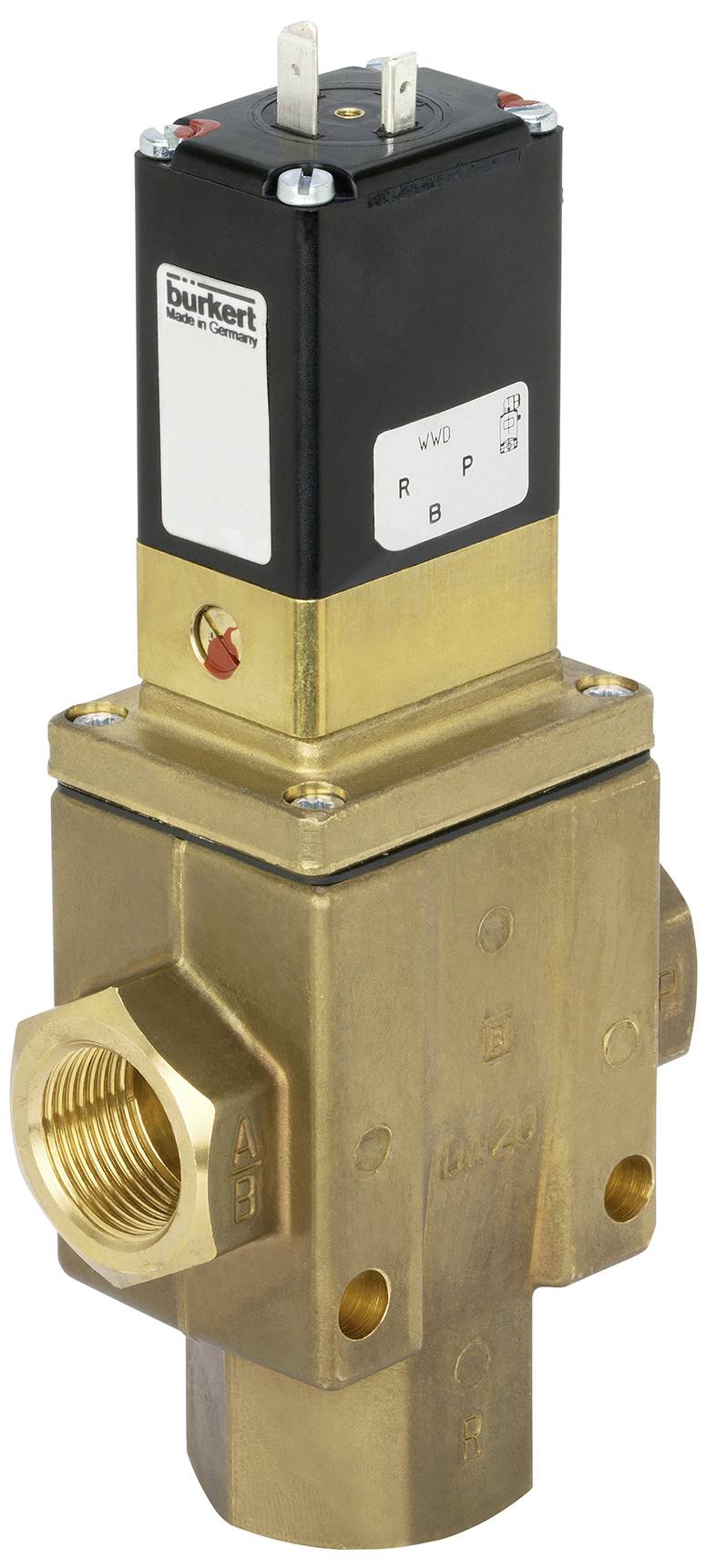

Egy fekete, téglalap alakú házban lévő réz elektromágneses szelep, amely alkalmas csővezetéki rendszerek vezérlési feladatainak ellátására.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 11. 2. [H.]

1 db

Szám

Összesen (210 990 Ft / Darab)

210 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Hajtás - kézi működtetés Anyaga: PA (poliamid)
Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: FKM (fluorgumi)
Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: 0 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 90 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: 0 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 1 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 12 bar
Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: fent
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
Készülék tulajdonságai - Beépítési hossz: 76 mm
A készülék jellemzői - főszelep működési elve: dugattyú
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 30 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 60 ms
Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
Eszköz tulajdonságai - Áramlás: ülésen keresztül
A készülék tulajdonságai - vákuumverzió: Nem
A készülék jellemzői - oxigén változat: sz
A készülék tulajdonságai - Meghajtó típusa: csuklós horgony
A készülék jellemzői - Működés: szervo vezérlésű
Eszköz tulajdonságai – Médialeválasztás: Igen
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - nyitási kapcsolási idő min: 23 ms
Készülék tulajdonságai - zárási kapcsolási idő min: 45 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék jellemzői - Főszelep beépített szűrővel: sz
Névleges átmérő (Kv érték) - QNn érték (gáz): 2800 l/perc
Névleges szélesség (Kv érték) - Főszelep névleges szélessége 1 (P) (mm): 12 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 2,6 m3/h
Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 7/16 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - vezeték csatlakozás 1 menet megnevezése: 1/2
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/2
Folyamat/cső csatlakozás - Csőcsatlakozás 3 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 3 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 3 menet megnevezése: 3/4
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Nem
Feszültség - Minimális feszültség / Névleges feszültség: 230 V
Feszültség - Max feszültség / Névleges feszültség: 230 V
Feszültség - AC feszültség: Igen
Feszültség - DC feszültség: Nem
Feszültség – feszültségtűrés pozitív: 0%
Feszültség – feszültségtűrés negatív: 0%
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) - Alacsony zajszintű kialakítás: sz
Tekercs (mag) - Tekercs típusa: blokkcsavaros
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - névleges teljesítmény DC: 8 W
Tekercs (mag) - Csökkentett teljesítmény DC: 8 W
Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
Anyagok - pilot vezérlés Közeggel érintkező anyag: sárgaréz
Anyagok - szelepülék anyaga: sárgaréz
Üzemmód - Folyadékvezeték csatlakozás Szám: 3
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: D - Nyitott nyugalmi helyzetben - Nyomáscsatlakozó 1 (P/NO) a 2. munkaportig (B/OUT), 3. port (R/NC) zárvaD - Nyitott nyugalmi helyzetben - Nyomáscsatlakozó 1 ( P/NO) a 2. munkaporthoz (B/OUT), a 3. csatlakozás (R/NC) zárva
Üzemmód - kézi működtetés: igen
Üzemmód - kézi üzemmód: forgókar és gombgomb kombinálva
Üzemmód - kézi működtetésű reteszelés: igen
Üzemmód - kézi működtetésű csavarnyílás: sz
Engedélyek - Névleges teljesítmény: 8 W
Feszültség Frekvencia: 50/60 Hz

Termék típus: Mágnesszelep

Üzemi feszültség: 230 V

Üzemi nyomás (max.): 1 bar

Ház anyaga: Sárgaréz

Csatlakozó: G 1/2

Üzemi hőmérséklet: 0 °C (min)

Média-hőmérséklet (tartomány): 0 - 90 °C

Gyártói szám: 369190

Üzemi nyomás (min.): 1 bar

Üzemi hőmérséklet (min.): 0 °C

Tömítőanyag: FKM

Funkció: 3/2 utas

Médiahőmérséklet (max.): 90 °C

Média hőmérséklet (min.): 0 °C

Közepes: Neutrális folyadékok

Névleges távolság: 12 mm

Hossz: 76 mm

QNn érték: 2.800 l/perc

: IP65

Max. környezeti hőmérséklet: 55 °C

Környezeti hőmérséklet (min.): 0 °C

Hatás: Szervóvezérelt

kv érték: 2.6 m³/óra

Dokumentumok és letöltések

Adatlap

Adatlap 3047969 Bürkert Mágnesszelep 369190 6430 230 V G 1/2 Névleges távolság 12 mm Szervóvezérelt 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047969 Bürkert Mágnesszelep 369190 6430 230 V G 1/2 Névleges távolság 12 mm Szervóvezérelt 1 db

Leírás

A 6430-as szelep egy szervovezérlésű 3/2-utas dugattyús szelep. Ha a szelep nem kap segédlevegőt, a működéshez minimális nyomáskülönbség szükséges. Kivitelek: - Semleges folyadékokhoz és gázokhoz 1-16 bar nyomástartományban NC és NO funkciókban. - Műszaki vákuumhoz 3 bar-ig az NC és NO funkciókban. - Segédlevegővel 8 bar-ig vákuumhoz az NC és NO funkciókban. Valamennyi változat elérhető impulzusos kivitelben is, hogy áramkimaradás esetén is biztosítva legyen a megfelelő kapcsolási állapot. A 6430 kézi működtetővel van felszerelve az üzembe helyezéshez vagy a kézi funkciókhoz (kivétel: impulzusos változat). A működés közbeni elektromos energiafogyasztás csökkentése érdekében beépített „Kick and Drop” (KD) elektronikával ellátott tekercsek állnak rendelkezésre kettős tekercses technológiával. A 0331 típusú, karbantartást nem igénylő, közegtől elválasztott, 3/2 utas összecsukható armatúra szelepet használjuk vezérlőszelepként. A DIN EN 175301 – 803 A forma szerinti dugóval együtt a szelepek megfelelnek az IP65 védelmi osztálynak.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
