Name: Bürkert Mágnesszelep 380924 7012 24 V M5 Névleges távolság 1.2 mm Közvetlen ható 1 db
Brand: Bürkert
SKU: 3048076
Availability: BackOrder

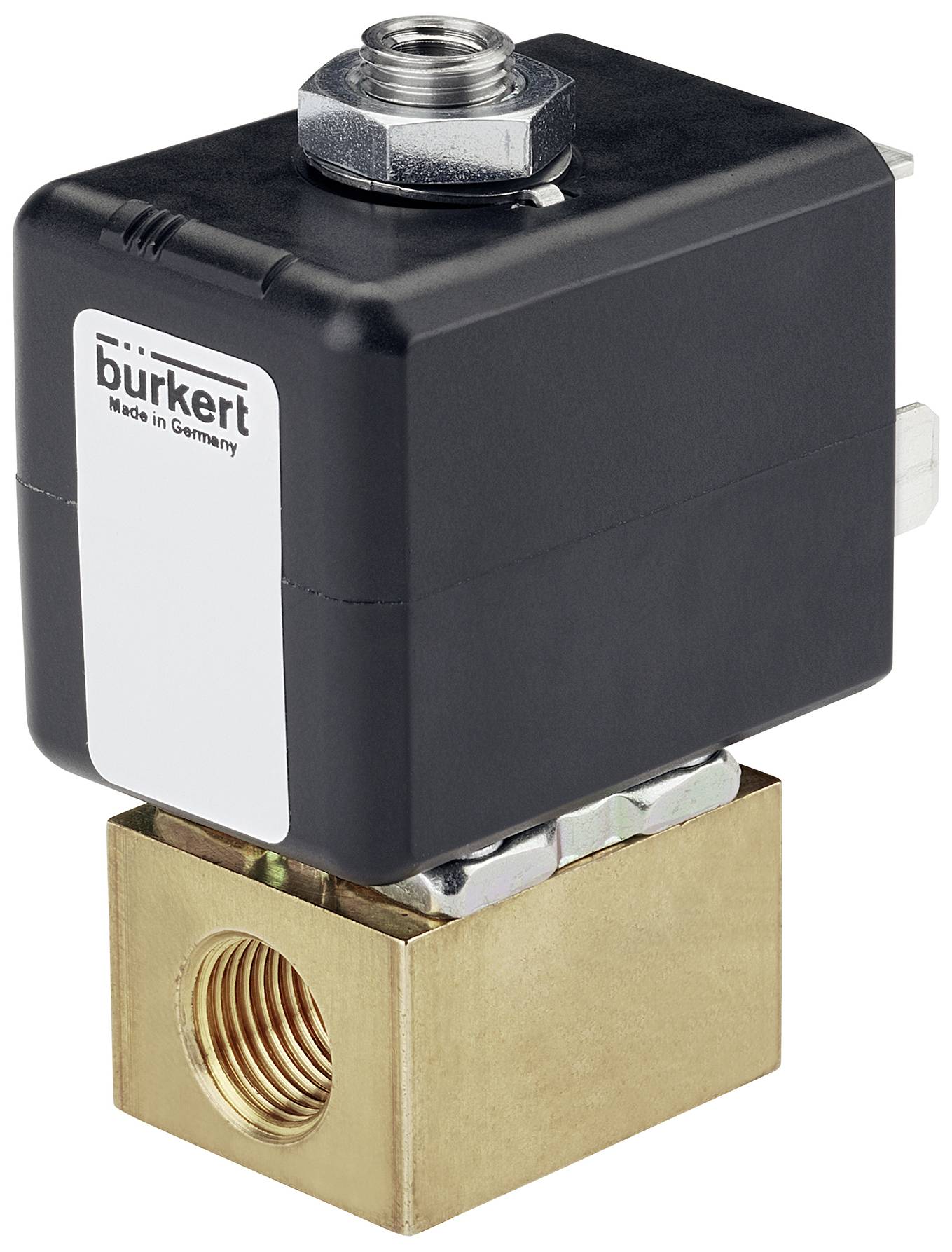

Egy fekete házú és réz csatlakozású mágneses szelep. A 'burkert Made in Germany' logó jól látható.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 11. 2. [H.]

1 db

Szám

Összesen (23 990 Ft / Darab)

23 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

3/2 utas mágnesszelep 380924

Közvetlen működésű és kompakt kis szelep DN 1.6 névleges átmérőig
Túldugott tekercsrendszer
Banjo csavaros csatlakozás a pneumatikus szelepekhez való közvetlen rögzítéshez
Egyszerű és gyors betolható, karimás vagy csatlakozólemez szerelés
Robbanásbiztos változatok

Műszaki adatok

Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: FKM (fluorgumi)
Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
Nyomás és hőmérséklet - hőmérsékleti közeg max: 100 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max.: 75 °C
Nyomás és hőmérséklet - névleges nyomás min: 0 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 13 bar
Elektromos csatlakozás - készülék aljzat a szállításban: nem tartozék
Elektromos csatlakozás - Elektromos csatlakozás típusa: B formájú csatlakozó minta az ipari szabvány szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
A készülék jellemzői - főszelep működési elve: dugattyú
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 12 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 12 ms
A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
A készülék tulajdonságai - áramlás: ülés alatt
A készülék tulajdonságai - vákuumverzió: Nem
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: közvetlen működés
Eszköz tulajdonságai – Médialeválasztás: Nem
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - Nyitott kapcsolási idő min: 8 ms
Készülék tulajdonságai - zárási kapcsolási idő min: 8 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék jellemzői - Főszelep beépített szűrővel: sz
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 1,2 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 0,045 m3/h
Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 3/64 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 Menet megnevezése: 5
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: M
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menettípus: M
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 5
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Nem
Feszültség - feszültség min / névleges feszültség: 24 V
Feszültség - Max. feszültség / Névleges feszültség: 24 V
Feszültség - AC feszültség: Igen
Feszültség - DC feszültség: Nem
Feszültség – feszültségtűrés pozitív: 10%
Feszültség – feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercs mérete: 24,5 mm
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) - Alacsony zajszintű kialakítás: sz
Tekercs (mag) - Tekercs típusa: dugva
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - váltóáram: 12 V
A
Tekercs (mag) - névleges teljesítmény AC: 6,5 V
A
Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
Üzemmód - Folyadékvezeték csatlakozás Szám: 3
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - Szelepfunkció: C - nyugalmi helyzetben zárva - 1-es nyomáscsatlakozó (P/NC), 2-es munkacsatlakozó (A/OUT) a 3-as portig (R/NO) nyitva C - nyugalmi helyzetben zárva - 1-es nyomáscsatlakozó ( P/NC), a 2. munkaport (A/OUT) a 3. csatlakozóhoz (R/NO) nyitva
Üzemmód - kézi üzemmód: Nem
Engedélyek - Névleges teljesítmény: 4 W
Feszültség Frekvencia: 50Hz

Termék típus: Mágnesszelep

Üzemi feszültség: 24 V

Üzemi nyomás (max.): 0 bar

Ház anyaga: Sárgaréz

Csatlakozó: M5

Üzemi hőmérséklet: -10 °C (min)

Média-hőmérséklet (tartomány): -10 - 100 °C

Gyártói szám: 380924

Üzemi nyomás (min.): 0 bar

Üzemi hőmérséklet (min.): -10 °C

Tömítőanyag: FKM

Funkció: 3/2 zárt monostabil

Médiahőmérséklet (max.): 100 °C

Média hőmérséklet (min.): -10 °C

Közepes: Sűrített levegő

Névleges távolság: 1.2 mm

Jellemzők: Üreges csavar

: IP65

Max. környezeti hőmérséklet: 75 °C

Környezeti hőmérséklet (min.): -10 °C

Hatás: Közvetlen ható

kv érték: 0.045 m³/óra

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Üzemi feszültség

Csatlakozó

Üzemi nyomás (max.)

Ház anyaga

Bürkert Mágnesszelep 20054517 7012 110 V Karima Névleges távolság 1.6 mm 2-es kimenet tehermentesítve 1 db

Rendelési szám:3048113

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

110 V

Karima

6 bar

Sárgaréz

Min.: 1

Többszörös: 1

23 990 Ft^*

Bürkert Mágnesszelep 20060326 7012 24 V G 1/8 Névleges távolság 1.6 mm Közvetlen ható 1 db

Rendelési szám:3048119

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

G 1/8

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

23 990 Ft^*

Bürkert Mágnesszelep 20074688 7012 24 V Karima Névleges távolság 1.6 mm Közvetlen ható 1 db

Rendelési szám:3048129

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

Karima

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

23 990 Ft^*

Bürkert Mágnesszelep 20074691 7012 24 V Karima Névleges távolság 1.2 mm Közvetlen ható 1 db

Rendelési szám:3048132

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

Karima

0 bar

Poliamid

Min.: 1

Többszörös: 1

25 990 Ft^*

Bürkert Mágnesszelep 20074713 7012 24 V Karima Névleges távolság 1.6 mm Közvetlen ható 1 db

Rendelési szám:3048142

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

Karima

0 bar

Poliamid

Min.: 1

Többszörös: 1

25 990 Ft^*

Bürkert Mágnesszelep 20074721 7012 230 V Karima Névleges távolság 1.2 mm Közvetlen ható 1 db

Rendelési szám:3048147

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

230 V

Karima

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

23 990 Ft^*

Bürkert Mágnesszelep 20074722 7012 24 V Karima Névleges távolság 1.2 mm Közvetlen ható 1 db

Rendelési szám:3048148

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

Karima

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

23 990 Ft^*

Bürkert Mágnesszelep 20074795 7012 24 V Karima Névleges távolság 1.2 mm Közvetlen ható 1 db

Rendelési szám:3048164

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

Karima

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

23 990 Ft^*

Bürkert Mágnesszelep 20074797 7012 230 V Karima Névleges távolság 1.2 mm Közvetlen ható 1 db

Rendelési szám:3048165

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

230 V

Karima

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

23 990 Ft^*

Bürkert Mágnesszelep 20074798 7012 24 V G 1/8 Névleges távolság 1.2 mm Közvetlen ható 1 db

Rendelési szám:3048166

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

G 1/8

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

23 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3048076 Bürkert Mágnesszelep 380924 7012 24 V M5 Névleges távolság 1.2 mm Közvetlen ható 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3048076 Bürkert Mágnesszelep 380924 7012 24 V M5 Névleges távolság 1.2 mm Közvetlen ható 1 db

Leírás

A 7012 szelep egy közvetlen működésű emelő armatúra szelep. A nyomás és a szivárgás biztonságának növelése érdekében a dugót és a magvezető csövet összehegesztik. Az alkalmazástól függően különböző ház- és tömítőanyag-kombinációk állnak rendelkezésre. A Bürkert-specifikus karimás változat (SFB) lehetővé teszi a szelepek helytakarékos elrendezését több alvázon. A programot robbanásbiztos változatok egészítik ki. A rugalmas tömlőcsatlakozási technológiához betolható szerelvények választhatók. A pneumatikus hajtáshoz való egyszerű közvetlen rögzítéshez az üreges csavarral ellátott bendzsócsatlakozás az ideális megoldás. Az opcionális kézi működtetés gyors üzembe helyezést és optimális karbantartást tesz lehetővé. A Form B ipari szabvány vagy a DIN EN 17301-803 Form C szerinti csatlakozóval együtt a szelepek megfelelnek az IP65 védelmi osztálynak.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
