Name: Bürkert Mágnesszelep 389550 6014 230 V G 1/4 Névleges távolság 2 mm Közvetlen ható 1 db
Brand: Bürkert
SKU: 3047994
Availability: BackOrder

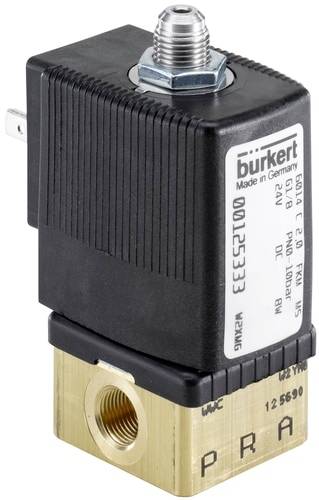

Egy Bürkert mágneses szelep. Fekete ház felül, egy fém rögzítőanyával, és egy aranyszínű talapzattal alatta.

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 6. [P.]

5 db

Szám

Összesen (60 990 Ft / Darab)

60 990 Ft

ÁFÁ-val

Már csak 5 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

3/2 utas mágnesszelep, közvetlen működésű

Közvetlen működésű és kompakt szelep DN 2,5 névleges átmérőig
Rezgésálló, csavaros tekercsrendszer
Banjo csavaros csatlakozás a pneumatikus szelepekhez való közvetlen rögzítéshez
Robbanásbiztos változatok
Energiatakarékos kick and drop változatok is elérhetőek

Műszaki adatok

Hajtás - kézi működtetés Anyaga: PA (poliamid)
Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: FKM (fluorgumi)
Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
Nyomás és hőmérséklet - hőmérsékleti közeg max: 120 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 0 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 10 bar
Nyomás és hőmérséklet - Max névleges nyomás (gáz): 10 bar
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 15 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 20 ms
A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
A készülék tulajdonságai - vákuumverzió: Nem
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: közvetlen működés
Eszköz tulajdonságai – Médialeválasztás: Nem
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - nyitási kapcsolási idő min: 10 ms
Készülék tulajdonságai - zárási kapcsolási idő min: 15 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék jellemzői - Főszelep beépített szűrővel: sz
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 2 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 0,086 m3/h
Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 5/64 hüvelyk
Folyamat/vonal kapcsolat – 1. vonali kapcsolat Típus: Banjo
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 1/4
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/vonal kapcsolat – 2. vonali kapcsolat típusa: Banjo
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/4
Folyamat/csőcsatlakozás - Csőcsatlakozás 3 típus: külső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 3 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 3 menet megnevezése: 1/8
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Nem
Feszültség - Minimális feszültség / Névleges feszültség: 230 V
Feszültség - Max. feszültség / Névleges feszültség: 230 V
Feszültség - AC feszültség: Igen
Feszültség - DC feszültség: Nem
Feszültség – feszültségtűrés pozitív: 10%
Feszültség - feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercs mérete: 32 mm
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) - Alacsony zajszintű kialakítás: sz
Tekercs (mag) - Tekercs típusa: dugva
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Tekercs Különlegesség: magas hőmérséklethez
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - váltóáram: 24 V
A
Tekercs (mag) - névleges teljesítmény AC: 17 V
A
Anyagok - Főszelep Közeggel érintkező anyag: PPS (polifenilén-szulfid)
Üzemmód - Folyadékvezeték csatlakozás Szám: 3
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelep funkció: C - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC), 2. munkacsatlakozó (A/OUT) a 3. portig (R/NO) nyitva C - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó ( P/NC), a 2. munkaport (A/OUT) a 3. csatlakozóhoz (R/NO) nyitva
Üzemmód - kézi üzemmód: igen
Üzemmód - Kézi üzemmód Típus: Reteszeléssel rögzített gombos gomb
Üzemmód - kézi működtetésű reteszelés: igen
Üzemmód - kézi működtetés csavarhorony: igen
Engedélyek - Névleges teljesítmény: 8 W
Feszültség Frekvencia: 50Hz

Termék típus: Mágnesszelep

Üzemi feszültség: 230 V

Üzemi nyomás (max.): 0 bar

Ház anyaga: Poliamid

Csatlakozó: G 1/4

Üzemi hőmérséklet: -10 °C (min)

Média-hőmérséklet (tartomány): -10 - 120 °C

Gyártói szám: 389550

Üzemi nyomás (min.): 0 bar

Üzemi hőmérséklet (min.): -10 °C

Tömítőanyag: FKM

Funkció: 3/2 zárt monostabil

Médiahőmérséklet (max.): 120 °C

Média hőmérséklet (min.): -10 °C

Névleges távolság: 2 mm

Jellemzők: Perem

: IP65

Max. környezeti hőmérséklet: 55 °C

Környezeti hőmérséklet (min.): -10 °C

Hatás: Közvetlen ható

kv érték: 0.086 m³/óra

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Ház anyaga

Termék típus

Üzemi feszültség

Üzemi nyomás (max.)

Bürkert Karrögzítő szelep 125335 6014 110 V G 1/8 Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2351291

Szállítás: 11. 6. [P.]

10 dbConrad Electronic

G 1/8

Sárgaréz

Karrögzítő szelep

110 V

10 bar

Min.: 1

Többszörös: 1

37 990 Ft^*

Bürkert Karrögzítő szelep 125359 6014 110 V G 1/8 Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2350841

Szállítás: 11. 6. [P.]

1 dbConrad Electronic

G 1/8

Sárgaréz

Karrögzítő szelep

110 V

10 bar

Min.: 1

Többszörös: 1

37 990 Ft^*

Bürkert Karrögzítő szelep 125366 6014 230 V Karima, G 1/8 Névleges távolság 1.5 mm Közvetlen ható 1 db

Rendelési szám:2351292

Szállítás: 11. 6. [P.]

20 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

230 V

16 bar

Min.: 1

Többszörös: 1

34 990 Ft^*

Bürkert Karrögzítő szelep 125367 6014 24 V Karima, G 1/8 Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2351275

Szállítás: 11. 6. [P.]

45 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

24 V

10 bar

Min.: 1

Többszörös: 1

34 990 Ft^*

Bürkert Karrögzítő szelep 125368 6014 24 V Karima, G 1/8 Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2351293

Szállítás: 11. 6. [P.]

30 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

24 V

10 bar

Min.: 1

Többszörös: 1

34 990 Ft^*

Bürkert Karrögzítő szelep 125370 6014 230 V Karima, G 1/8 Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2351294

Szállítás: 11. 6. [P.]

10 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

230 V

10 bar

Min.: 1

Többszörös: 1

34 990 Ft^*

Bürkert Karrögzítő szelep 125371 6014 24 V Karima, G 1/8 Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2351273

Szállítás: 11. 6. [P.]

25 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

24 V

10 bar

Min.: 1

Többszörös: 1

40 990 Ft^*

Bürkert Karrögzítő szelep 125372 6014 24 V Karima, G 1/8 Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2351295

Szállítás: 11. 6. [P.]

15 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

24 V

10 bar

Min.: 1

Többszörös: 1

40 990 Ft^*

Bürkert Karrögzítő szelep 125373 6014 110 V Karima, G 1/8 Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2350749

Szállítás: 11. 6. [P.]

1 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

110 V

10 bar

Min.: 1

Többszörös: 1

40 990 Ft^*

Bürkert Karrögzítő szelep 125374 6014 230 V Karima, G 1/8 Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:2351298

Szállítás: 11. 6. [P.]

20 dbConrad Electronic

Karima

Sárgaréz

Karrögzítő szelep

230 V

10 bar

Min.: 1

Többszörös: 1

40 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3047994 Bürkert Mágnesszelep 389550 6014 230 V G 1/4 Névleges távolság 2 mm Közvetlen ható 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047994 Bürkert Mágnesszelep 389550 6014 230 V G 1/4 Névleges távolság 2 mm Közvetlen ható 1 db

Leírás

A 6014 szelep egy közvetlen működésű emelő armatúra szelep. A nyomás és a szivárgás biztonságának növelése érdekében a dugót és a magvezető csövet összehegesztik. Az alkalmazástól függően különböző tömítőanyag-kombinációk állnak rendelkezésre. A Bürkert-specifikus karimás változat (SFB) lehetővé teszi a szelepek helytakarékos elrendezését több alvázon. Kick and drop tekercsek állnak rendelkezésre az elektromos energiafogyasztás csökkentésére működés közben.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
