Name: Bürkert Mágnesszelep 389751 7011 230 V M5 Névleges távolság 1.2 mm Közvetlen ható 1 db
Brand: Bürkert
SKU: 3048082
Availability: BackOrder

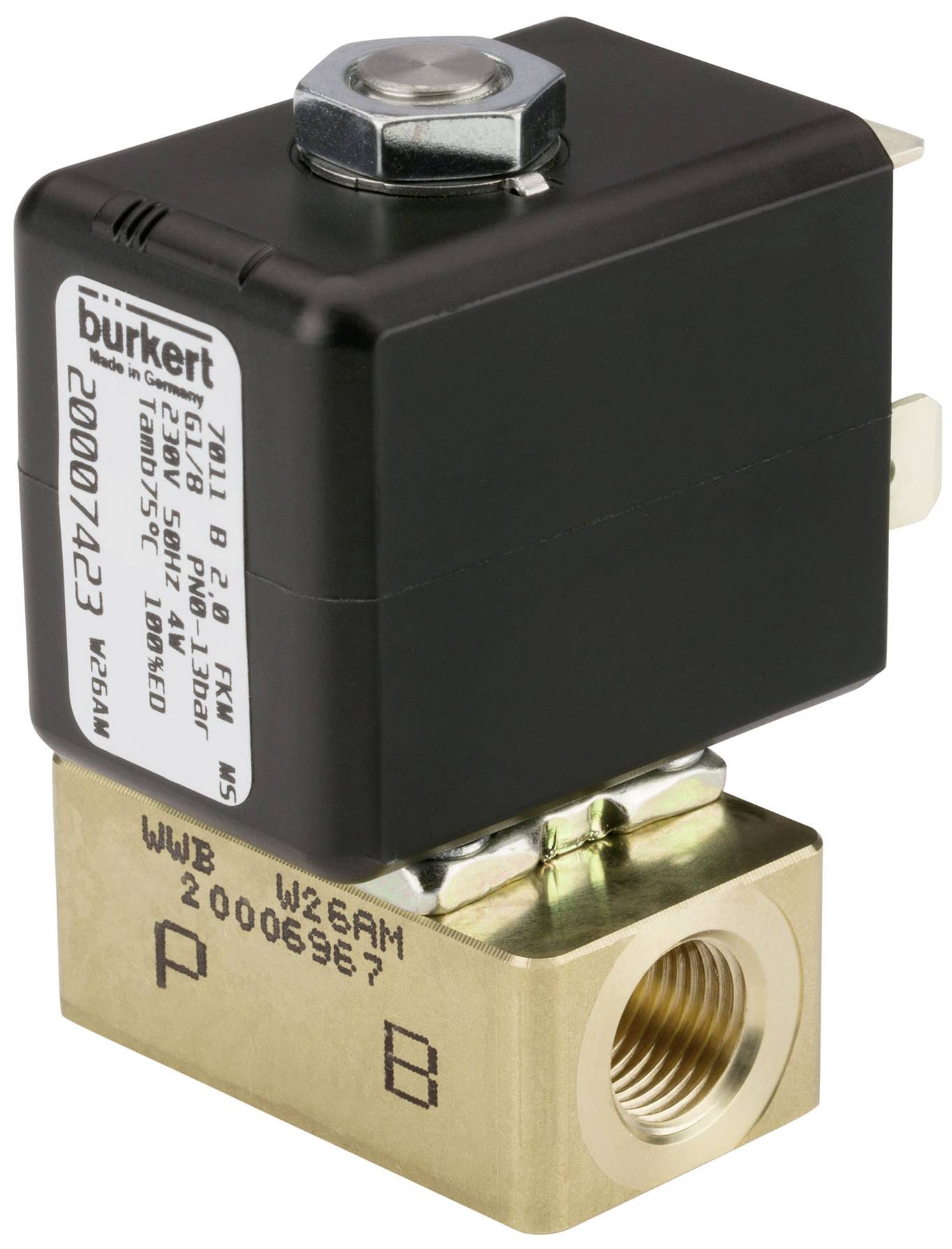

Bürkert mágnesszelep fekete házzal és réz csatlakozásokkal, 2000423-as modell, ipari felhasználásra alkalmas.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 11. 2. [H.]

1 db

Szám

Összesen (23 990 Ft / Darab)

23 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas mágnesszelep 389751

Közvetlen működésű és kompakt kis szelep DN névleges átmérőig 2.4
Túldugott tekercsrendszer
Egyszerű és gyors karima vagy csatlakozólap összeszerelés
Gyorscsatlakozó (betolható idom) tömlőcsatlakozókhoz
Robbanásbiztos változatok

Műszaki adatok

Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: FKM (fluorgumi)
Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
Nyomás és hőmérséklet - hőmérsékleti közeg max: 100 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max.: 75 °C
Nyomás és hőmérséklet - névleges nyomás min: 0 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 42 bar
Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
Elektromos csatlakozás - Elektromos csatlakozás típusa: B formájú csatlakozó minta az ipari szabvány szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
A készülék jellemzői - főszelep működési elve: dugattyú
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 15 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 17 ms
Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
Eszköz tulajdonságai - Áramlás: ülésen keresztül
A készülék tulajdonságai - vákuumverzió: Nem
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: közvetlen működés
Eszköz tulajdonságai – Médialeválasztás: Nem
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - Nyitott kapcsolási idő min: 8 ms
Készülék tulajdonságai - zárási kapcsolási idő min: 10 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék jellemzői - Főszelep beépített szűrővel: sz
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 1,2 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 0,045 m3/h
Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 3/64 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 Menet megnevezése: 5
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: M
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menettípus: M
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 5
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Nem
Feszültség - Minimális feszültség / Névleges feszültség: 230 V
Feszültség - Max. feszültség / Névleges feszültség: 230 V
Feszültség - AC feszültség: Igen
Feszültség - DC feszültség: Nem
Feszültség – feszültségtűrés pozitív: 10%
Feszültség - feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercs mérete: 24,5 mm
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) - Alacsony zajszintű kialakítás: sz
Tekercs (mag) - Tekercs típusa: dugva
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - váltóáram: 12 V
A
Tekercs (mag) - névleges teljesítmény AC: 6,5 V
A
Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
Üzemmód - Fluidvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Üzemmód - kézi üzemmód: Nem
Engedélyek - Névleges teljesítmény: 4 W
Feszültség Frekvencia: 50Hz

Termék típus: Mágnesszelep

Üzemi feszültség: 230 V

Üzemi nyomás (max.): 0 bar

Ház anyaga: Sárgaréz

Csatlakozó: M5

Üzemi hőmérséklet: -10 °C (min)

Média-hőmérséklet (tartomány): -10 - 100 °C

Gyártói szám: 389751

Üzemi nyomás (min.): 0 bar

Üzemi hőmérséklet (min.): -10 °C

Tömítőanyag: FKM

Funkció: 2/2 utas

Médiahőmérséklet (max.): 100 °C

Média hőmérséklet (min.): -10 °C

Közepes: Víz

Névleges távolság: 1.2 mm

Jellemzők: Perem

: IP65

Max. környezeti hőmérséklet: 75 °C

Környezeti hőmérséklet (min.): -10 °C

Hatás: Közvetlen ható

kv érték: 0.045 m³/óra

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Üzemi feszültség

Csatlakozó

Üzemi nyomás (max.)

Ház anyaga

Bürkert Mágnesszelep 20060323 7011 24 V G 1/8 Névleges távolság 2.4 mm Közvetlen ható 1 db

Rendelési szám:3048117

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

G 1/8

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

23 990 Ft^*

Bürkert Mágnesszelep 20063564 7011 24 V G 1/8 Névleges távolság 2.4 mm Közvetlen ható 1 db

Rendelési szám:3048121

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

G 1/8

0 bar

Nemesacél

Min.: 1

Többszörös: 1

39 990 Ft^*

Bürkert Mágnesszelep 20074704 7011 230 V G 1/8 Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:3048136

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

230 V

G 1/8

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

23 990 Ft^*

Bürkert Mágnesszelep 20074708 7011 24 V M5 Névleges távolság 1.6 mm Közvetlen ható 1 db

Rendelési szám:3048139

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

23 990 Ft^*

Bürkert Mágnesszelep 20074754 7011 24 V M5 Névleges távolság 1.2 mm Közvetlen ható 1 db

Rendelési szám:3048153

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

23 990 Ft^*

Bürkert Mágnesszelep 20074758 7011 24 V G 1/8 Névleges távolság 1.6 mm Közvetlen ható 1 db

Rendelési szám:3048154

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

G 1/8

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

23 990 Ft^*

Bürkert Mágnesszelep 20074760 7011 110 V G 1/8 Névleges távolság 1.6 mm Közvetlen ható 1 db

Rendelési szám:3048155

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

110 V

G 1/8

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

23 990 Ft^*

Bürkert Mágnesszelep 20074762 7011 230 V G 1/8 Névleges távolság 1.6 mm Közvetlen ható 1 db

Rendelési szám:3048156

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

230 V

G 1/8

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

23 990 Ft^*

Bürkert Mágnesszelep 20074765 7011 24 V M5 Névleges távolság 1.6 mm Közvetlen ható 1 db

Rendelési szám:3048157

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

23 990 Ft^*

Bürkert Mágnesszelep 20074767 7011 24 V Névleges távolság 1.6 mm Közvetlen ható 1 db

Rendelési szám:3048158

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

23 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3048082 Bürkert Mágnesszelep 389751 7011 230 V M5 Névleges távolság 1.2 mm Közvetlen ható 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3048082 Bürkert Mágnesszelep 389751 7011 230 V M5 Névleges távolság 1.2 mm Közvetlen ható 1 db

Leírás

A 7011 szelep egy közvetlen működésű emelő armatúra szelep. A nyomás és a szivárgás biztonságának növelése érdekében a dugót és a magvezető csövet összehegesztik. Az alkalmazástól függően különböző ház- és tömítőanyag-kombinációk állnak rendelkezésre. A Bürkert-specifikus karimás változat (SFB) lehetővé teszi a szelepek helytakarékos elrendezését több alvázon. A programot a DVGW EN 161 szerinti változatok és a robbanásbiztos változatok egészítik ki. A rugalmas tömlőcsatlakozási technológiához betolható szerelvények választhatók. A Form B vagy DIN EN 175301-803 C szabvány szerinti csatlakozóval együtt a szelepek megfelelnek az IP65 védelmi osztálynak.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
