Name: Bürkert Mágnesszelep 457785 0127 12 V Névleges távolság 1 mm Közvetlen ható 1 db
Brand: Bürkert
SKU: 3046877
Availability: BackOrder

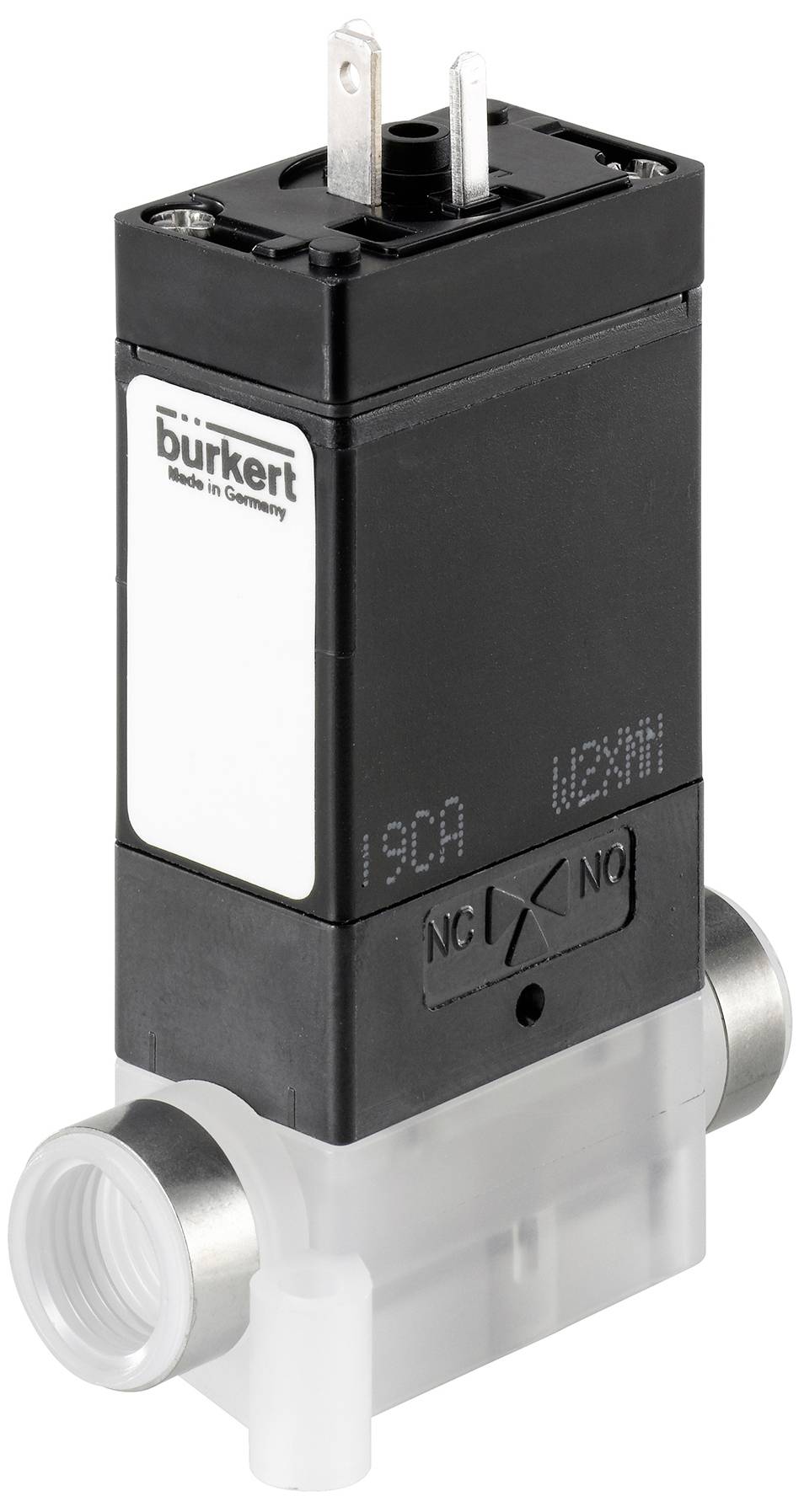

Bürkert elektromágneses szelep, téglalap alakú, két fém csatlakozóval a tetején és átlátszó alaprésszel.

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 6. [P.]

1 db

Szám

Összesen (84 990 Ft / Darab)

84 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas mágnesszelep az agresszióhoz. anyagok

A legmagasabb vegyszerállósági követelményekhez
Kompakt kialakítás 16 mm-es rekeszmérettel és akár 0,058 Cv értékkel
1993 óta bizonyított megbízhatóság
Rugalmas kialakítás az egyedi alkalmazásokhoz
Magas ellennyomásos tömítettség, kiváló öblíthetőség és 100%-os munkaciklus

Műszaki adatok

Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: FFKM (perfluor gumi)
Nyomás és hőmérséklet - hőmérsékleti közeg min: 10 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 50 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: 10 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 0 bar
Nyomás és hőmérséklet - Névleges nyomás max: 2 bar
Nyomás és hőmérséklet - ellennyomás max: 1 bar
Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
Elektromos csatlakozás - Elektromos csatlakozás típusa: sodrott kábel
Elektromos csatlakozás - Elektromos csatlakozási helyzet: az NC-vel szemben
Elektromos csatlakozás - Elektromos csatlakozókábel hossza: 500 mm
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2
Elektromos csatlakozás - Elektromos csatlakozás 1 kábel Anyaga: FEP (perfluor-etilén-propilén kopolimer)
Elektromos csatlakozás - Elektromos csatlakozási szál 1 Szín: fehér/narancs
Elektromos csatlakozás - Elektromos csatlakozási szál 2 szín: fehér/narancs
Elektromos csatlakozás - Elektromos csatlakozás Kábelkeresztmetszet (AWG): AWG 24
Elektromos csatlakozás - Elektromos csatlakozó kábel keresztmetszete (mm²): 0,2 mm²
Elektromos csatlakozás - Az elektromos csatlakozás polaritása: nem releváns
Elektromos csatlakozás - Elektromos csatlakozás Kábelszerelés: nem ónozott
Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Integrált teljesítménycsökkentés: Nem
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
Eszköz tulajdonságai - Meghajtó típusa: billenő
A készülék tulajdonságai - Működés: közvetlen működés
Eszköz tulajdonságai – Médialeválasztás: Igen
A készülék tulajdonságai - kapcsolási funkció: be/ki
A készülék jellemzői - teljes szélesség (névleges érték): 16 mm
Készülék tulajdonságai - Tipikus nyitott kapcsolási idő: 25 ms
Készülék tulajdonságai - Zárási kapcsolási idő jellemző: 25 ms
A készülék tulajdonságai - Alacsony holtterű kialakítás: Igen
Névleges átmérő (Kv érték) - QNn érték (gáz): 22 l/perc
Névleges átmérő (Kv érték) - Kv érték (víz): 0,02 m3/h
Névleges szélesség (Kv érték) - Szelep névleges szélessége: 1 mm
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 1/4-28
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: UNF lapos fenék
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vezetékes csatlakozás 2 menetes típus: UNF lapos fenék
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/4-28
Feszültség - Akkumulátor feszültség: Igen
Feszültség - Minimális feszültség / Névleges feszültség: 12 V
Feszültség - Max feszültség / Névleges feszültség: 12 V
Feszültség - AC feszültség: Nem
Feszültség - DC feszültség: Igen
Tekercs (mag) - tekercs huzalozás LED: sz
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda redundáns: Nem
Tekercs (mag) - Tekercs típusa: szilárdan integrált
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - névleges teljesítmény DC: 3,8 W
Tekercs (mag) - Tekercsfedél színe: átlátszó
Anyagok - A közeggel érintkező szelep anyaga: ETFE (etilén-tetrafluor-etilén)
Anyagok - Folyékony ház Anyaga: ETFE (etilén-tetrafluor-etilén)
Anyagok - A környezettel érintkező szelepanyag: PA (poliamid)
Üzemmód - Folyadékvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Üzemmód - kézi üzemmód: Nem
Engedélyek - Névleges teljesítmény: 3 W

Termék típus: Mágnesszelep

Üzemi feszültség: 12 V

Üzemi nyomás (max.): 0 bar

Ház anyaga: Etilén-tetrafluoretilén (ETFE)

Üzemi hőmérséklet: 10 °C (min)

Média-hőmérséklet (tartomány): 10 - 50 °C

Gyártói szám: 457785

Üzemi nyomás (min.): 2 bar

Üzemi hőmérséklet (min.): 10 °C

Tömítőanyag: FFPM

Funkció: 2/2 zárt monostabil

Médiahőmérséklet (max.): 50 °C

Média hőmérséklet (min.): 10 °C

Közepes: Sűrített levegő

Névleges távolság: 1 mm

Szélesség: 16 mm

QNn érték: 22 l/perc

Max. környezeti hőmérséklet: 55 °C

Környezeti hőmérséklet (min.): 10 °C

Hatás: Közvetlen ható

kv érték: 0.02 m³/óra

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 3046877 Bürkert Mágnesszelep 457785 0127 12 V Névleges távolság 1 mm Közvetlen ható 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3046877 Bürkert Mágnesszelep 457785 0127 12 V Névleges távolság 1 mm Közvetlen ható 1 db

Leírás

A közeg-leválasztott kis szelepek úttörőjeként a Bürkert egyedülálló, 0127 típusú mágnesszelepét laboratóriumi, orvosi és analitikai technológiai használatra tervezték. Rocker technológiájával, amely a hajtás és a folyadék közötti elválasztó membránt működteti, ma is mércét állít fel. Még a legkisebb mennyiségű agresszív közeg precíz kapcsolását is biztosítja minimális hőmérséklet-bevitellel a tekercsen keresztül. Ezenkívül nagyon könnyen öblíthető, minimális belső térfogat és gyakorlatilag nincs holttér. A szelepek csatlakozólapokra helyezhetők, és kérésre központi vezetékkel is beköthetők. Kérésre speciális alacsony holtterű változatok is elérhetők.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
