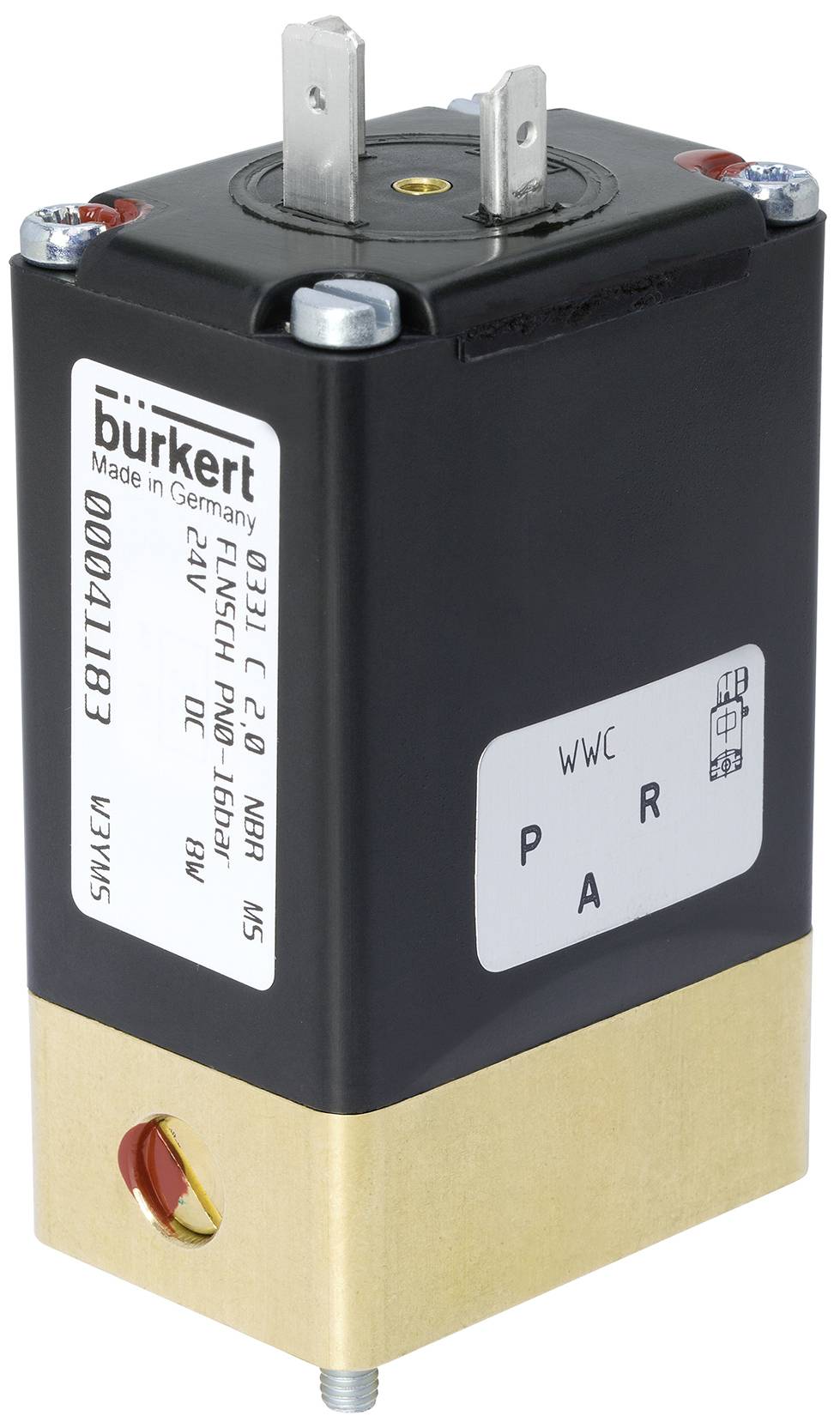

Bürkert Mágnesszelep 458995 0331 24 V 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (66 134 Ft / Darab)
66 134 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
3/2 utas mágnesszelep; közvetlen hatás
- Közvetlen működésű, közegtől elválasztott szelep DN 4 névleges átmérőig
- Vezérlőszelep Bürkert-specifikus karimás kialakítással (SFB)
- Karbantartást nem igénylő csuklós horgony technológia
- Szervizbarát, robusztus kézi működtetés
- Robbanásbiztos változatok
Műszaki adatok
- Hajtás - kézi működtetés Anyaga: PA (poliamid)
- Tömítőanyag - üléstömítés anyagkategória: elasztomerek
- Tömítőanyag - üléstömítés anyaga: FKM (fluorgumi)
- Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
- Tömítőanyag - üléstömítés anyaga Shore-keménység: 70
- Nyomás és hőmérséklet - Közeghőmérséklet min: 0 °C
- Nyomás és hőmérséklet - Közeghőmérséklet max: 90 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
- Nyomás és hőmérséklet - névleges nyomás min: 0 bar
- Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
- Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 5 bar
- Nyomás és hőmérséklet - Felületi hőmérséklet max: 155 °C
- Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: fent
- Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
- Elektromos csatlakozás - Az elektromos csatlakozás polaritása: nem releváns
- Elektromos csatlakozás - Elektromos csatlakozás anyaga: sárgaréz
- Készülék tulajdonságai - Beépítési hossz: 46 mm
- A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
- Készülék tulajdonságai - Nyitott kapcsolási idő max.: 20 ms
- Készülék tulajdonságai - kapcsolási idő zárás max.: 20 ms
- A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- A készülék tulajdonságai - Szelep szerkezete: A szelep kész
- A készülék tulajdonságai - áramlás: ülés alatt
- A készülék tulajdonságai - vákuumverzió: Nem
- A készülék tulajdonságai - Rögzítés típusa: Metrikus csavarok
- A készülék tulajdonságai - Meghajtó típusa: csuklós horgony
- A készülék jellemzői - Működés: közvetlen működés
- Eszköz tulajdonságai – Médialeválasztás: Igen
- A készülék tulajdonságai - kapcsolási funkció: be/ki
- Készülék tulajdonságai - nyitási kapcsolási idő min: 10 ms
- Készülék tulajdonságai - zárási kapcsolási idő min: 10 ms
- Eszköz tulajdonságai - Elemzés végrehajtása: Nem
- Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
- Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
- A készülék jellemzői - olajégő szelep: sz
- A készülék jellemzői - Steam verzió: sz
- A készülék jellemzői - Főszelep beépített szűrővel: sz
- Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 4 mm
- Névleges átmérő (Kv érték) - Kv érték (víz): 0,15 m3/h
- Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 5/32 hüvelyk
- Névleges szélesség (Kv érték) - főszelep névleges szélessége 3 (R) (mm): 4 mm
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: karima
- Folyamat/csőcsatlakozás - Csőcsatlakozás 2 típus: karimás
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 karima: Bürkert karima 32 x 46 verzió A2Bürkert karima 32 x 46 verzió A2
- Folyamat/csőcsatlakozás - Csőcsatlakozás 3 típus: karima
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 2 Karima: Bürkert karima 32 x 46 verzió A2Bürkert karima 32 x 46 verzió A2
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 3 Karima: Bürkert karima 32 x 46 verzió A2Bürkert karima 32 x 46 verzió A2
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
- Feszültség - Akkumulátor feszültség: Igen
- Feszültség - feszültség min / névleges feszültség: 24 V
- Feszültség - Max feszültség / Névleges feszültség: 24 V
- Feszültség - AC feszültség: Nem
- Feszültség - DC feszültség: Igen
- Feszültség – feszültségtűrés pozitív: 10%
- Feszültség – feszültségtűrés negatív: 10%
- Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
- Tekercs (mag) - tekercs huzalozás egyenirányító: sz
- Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
- Tekercs (mag) – Alacsony zajszintű kivitel: sz
- Tekercs (mag) - Tekercs típusa: blokkcsavaros
- Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
- Tekercs (mag) - Hajtás hőszigetelési osztálya: H
- Tekercs (mag) - névleges teljesítmény DC: 11 W
- Tekercs (mag) - Csökkentett teljesítmény DC: 11 W
- Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
- Anyagok - szelepülék anyaga: sárgaréz
- Üzemmód - Folyadékvezeték csatlakozás Szám: 3
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - Szelepfunkció: C - nyugalmi helyzetben zárva - 1-es nyomáscsatlakozó (P/NC), 2-es munkacsatlakozó (A/OUT) a 3-as portig (R/NO) nyitva C - nyugalmi helyzetben zárva - 1-es nyomáscsatlakozó ( P/NC), a 2. munkaport (A/OUT) a 3. csatlakozóhoz (R/NO) nyitva
- Üzemmód - kézi üzemmód: igen
- Üzemmód - kézi üzemmód: gombos gomb
- Üzemmód - kézi működtetésű reteszelés: igen
- Engedélyek - Névleges teljesítmény: 8 W
- Jóváhagyás típusa: UL, CSAUL, CSA
- Jóváhagyás típusa: UR Component, Class 3221-01 Elektromos működtetésű szelepek – Kanada
- Termék típus
Mágnesszelep
- Üzemi feszültség
24 V
- Üzemi nyomás (max.)
0 bar
- Média-hőmérséklet (tartomány)
0 - 90 °C
- Gyártói szám
458995
- Médiahőmérséklet (max.)
90 °C
- Média hőmérséklet (min.)
0 °C
IP65
- Max. környezeti hőmérséklet
55 °C
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3046922 Bürkert Mágnesszelep 458995 0331 24 V 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3046922 Bürkert Mágnesszelep 458995 0331 24 V 1 db
Leírás
A 0331-es szelep egy közvetlen működésű, közegtől elválasztott összecsukható armatúrás szelep. 3/2- és 2/2-utas változatban kapható. 3/2-utas változatként elosztóként vagy keverőszelepként is használható. Az alkalmazástól függően különböző membránanyagok és működési módok állnak rendelkezésre. A házcsalád sárgarézből, rozsdamentes acélból, PEEK-ből és polipropilénből áll. A mágnestekercsek kémiailag rendkívül ellenálló epoxival vannak bevonva. Mivel a tekercsrendszert membrán választja el a közegtől, a szelep különösen alkalmas olyan kritikus közegekhez, mint az agresszív savak és lúgok. A 0331 kézi vezérléssel van felszerelve az üzembe helyezéshez és teszteléshez. Az energiaigény csökkentése érdekében minden tekercs szállítható elektronikus teljesítménycsökkentéssel vagy impulzusos változatban. A kapcsolási állapot helyzet-visszacsatoláson keresztül történhet bináris vagy NAMUR jelként.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
