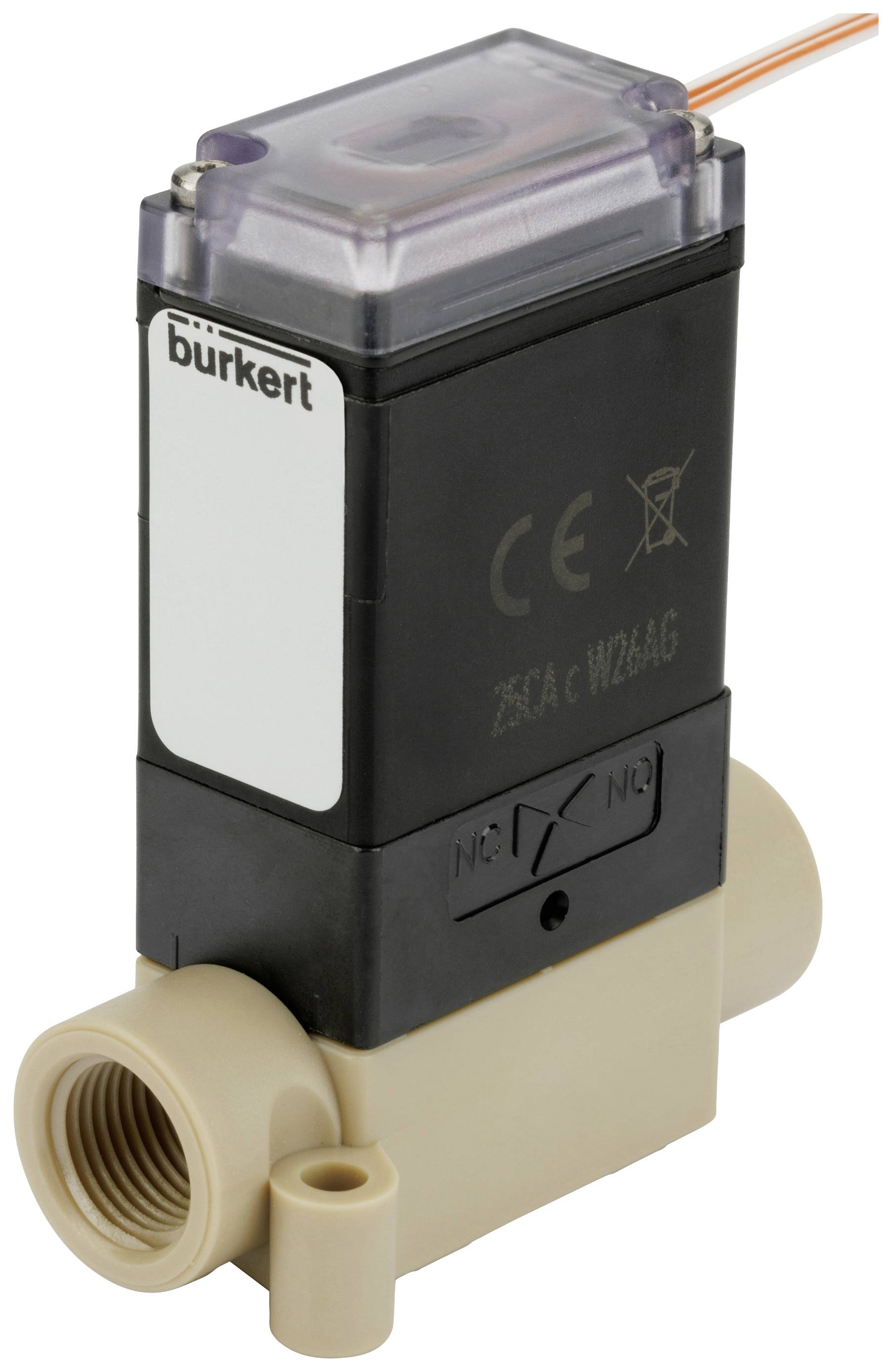

Bürkert Mágnesszelep 463551 0127 24 V 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (57 472 Ft / Darab)
57 472 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2 utas mágnesszelep az agresszióhoz. anyagok
- A legmagasabb vegyszerállósági követelményekhez
- Kompakt kialakítás, 16 mm-es sorozási méretekkel és akár 0,058 Cv értékkel
- 1993 óta bizonyított megbízhatóság
- Rugalmas kialakítás az egyedi alkalmazásokhoz
- Magas ellennyomásos tömítettség, kiváló öblíthetőség és 100%-os munkaciklus
Műszaki adatok
- Tömítőanyag - üléstömítés anyagkategória: elasztomerek
- Tömítőanyag - üléstömítés anyaga: FFKM (perfluor gumi)
- Nyomás és hőmérséklet - hőmérsékleti közeg min: 10 °C
- Nyomás és hőmérséklet - Közeghőmérséklet max: 50 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: 10 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
- Nyomás és hőmérséklet - névleges nyomás min: 0 bar
- Nyomás és hőmérséklet - Névleges nyomás max: 2 bar
- Nyomás és hőmérséklet - nyomáskülönbség max: 2 bar
- Elektromos csatlakozás - készülék aljzat a szállításban: nem tartozék
- Elektromos csatlakozás - Elektromos csatlakozás típusa: sodrott kábel
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: az NC-vel szemben
- Elektromos csatlakozás - Elektromos csatlakozókábel hossza: 500 mm
- Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2
- Elektromos csatlakozás - Elektromos csatlakozás 1 kábel Anyaga: FEP (perfluor-etilén-propilén kopolimer)
- Elektromos csatlakozás - Elektromos csatlakozási szál 1 szín: fehér/narancs
- Elektromos csatlakozás - Elektromos csatlakozási szál 2 szín: fehér/narancs
- Elektromos csatlakozás - Elektromos csatlakozás Kábelkeresztmetszet (AWG): AWG 24
- Elektromos csatlakozás - Elektromos csatlakozó kábel keresztmetszete (mm²): 0,2 mm²
- Elektromos csatlakozás - Az elektromos csatlakozás polaritása: nem releváns
- Elektromos csatlakozás - Elektromos csatlakozás Kábelszerelés: nem ónozott
- Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- A készülék tulajdonságai - integrált teljesítménycsökkentés: Nem
- A készülék tulajdonságai - Szelep szerkezete: A szelep kész
- Eszköz tulajdonságai - Meghajtó típusa: billenő
- A készülék jellemzői - Működés: közvetlen működés
- Eszköz tulajdonságai – Médialeválasztás: Igen
- A készülék tulajdonságai - kapcsolási funkció: be/ki
- A készülék jellemzői - teljes szélesség (névleges érték): 16 mm
- Készülék tulajdonságai - Tipikus nyitott kapcsolási idő: 25 ms
- Készülék tulajdonságai - Zárási kapcsolási idő jellemző: 25 ms
- Névleges átmérő (Kv érték) - QNn érték (gáz): 33 l/min
- Névleges átmérő (Kv érték) - Kv érték (víz): 0,03 m3/h
- Névleges szélesség (Kv érték) - Szelep névleges szélessége: 1,6 mm
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 1/4-28
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: UNF lapos fenék
- Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
- Folyamat / vonal csatlakozás - vezetékes csatlakozás 2 menetes típus: UNF lapos fenék
- Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/4-28
- Feszültség - Akkumulátor feszültség: Igen
- Feszültség - feszültség min / névleges feszültség: 24 V
- Feszültség - Max feszültség / Névleges feszültség: 24 V
- Feszültség - AC feszültség: Nem
- Feszültség - DC feszültség: Igen
- Tekercs (mag) - tekercs huzalozás LED: sz
- Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
- Tekercs (mag) - tekercs huzalozás egyenirányító: sz
- Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda redundáns: Nem
- Tekercs (mag) - Tekercs típusa: szilárdan integrált
- Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
- Tekercs (mag) - névleges teljesítmény DC: 3,5 W
- Tekercs (mag) - Tekercsfedél színe: átlátszó
- Anyagok - A közeggel érintkező szelep anyaga: PEEK (poliéter-éterketon)
- Anyagok - Folyékony ház Anyaga: PEEK (poliéter-éterketon)
- Anyagok - A környezettel érintkező szelepanyag: PA (poliamid)
- Üzemmód - Folyadékvezeték csatlakozás Szám: 2
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
- Üzemmód - kézi üzemmód: Nem
- Engedélyek - Névleges teljesítmény: 3 W
- Termék típus
Mágnesszelep
- Üzemi feszültség
24 V
- Üzemi nyomás (max.)
0 bar
- Média-hőmérséklet (tartomány)
10 - 50 °C
- Gyártói szám
463551
- Üzemi nyomás (min.)
2 bar
- Médiahőmérséklet (max.)
50 °C
- Média hőmérséklet (min.)
10 °C
- Max. környezeti hőmérséklet
55 °C
- Környezeti hőmérséklet (min.)
10 °C
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 3046879 Bürkert Mágnesszelep 463551 0127 24 V 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3046879 Bürkert Mágnesszelep 463551 0127 24 V 1 db
Leírás
A Bürkert egyedülálló, 0127 típusú mágnesszelepe a közeg-leválasztott kis szelepek úttörője, és laboratóriumi, orvosi és analitikai technológiai használatra predesztinálták. Rocker technológiájával, amely a hajtás és a folyadék közötti elválasztó membránt működteti, ma is mércét állít fel. Még a legkisebb mennyiségű agresszív közeg precíz kapcsolását is biztosítja minimális hőmérséklet-bevitellel a tekercsen keresztül. Ezenkívül nagyon könnyen öblíthető, minimális belső térfogat és gyakorlatilag nincs holttér. A szelepek csatlakozólapokra helyezhetők, és kérésre központi vezetékkel is beköthetők. Kérésre speciális alacsony holtterű változatok is elérhetők.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
