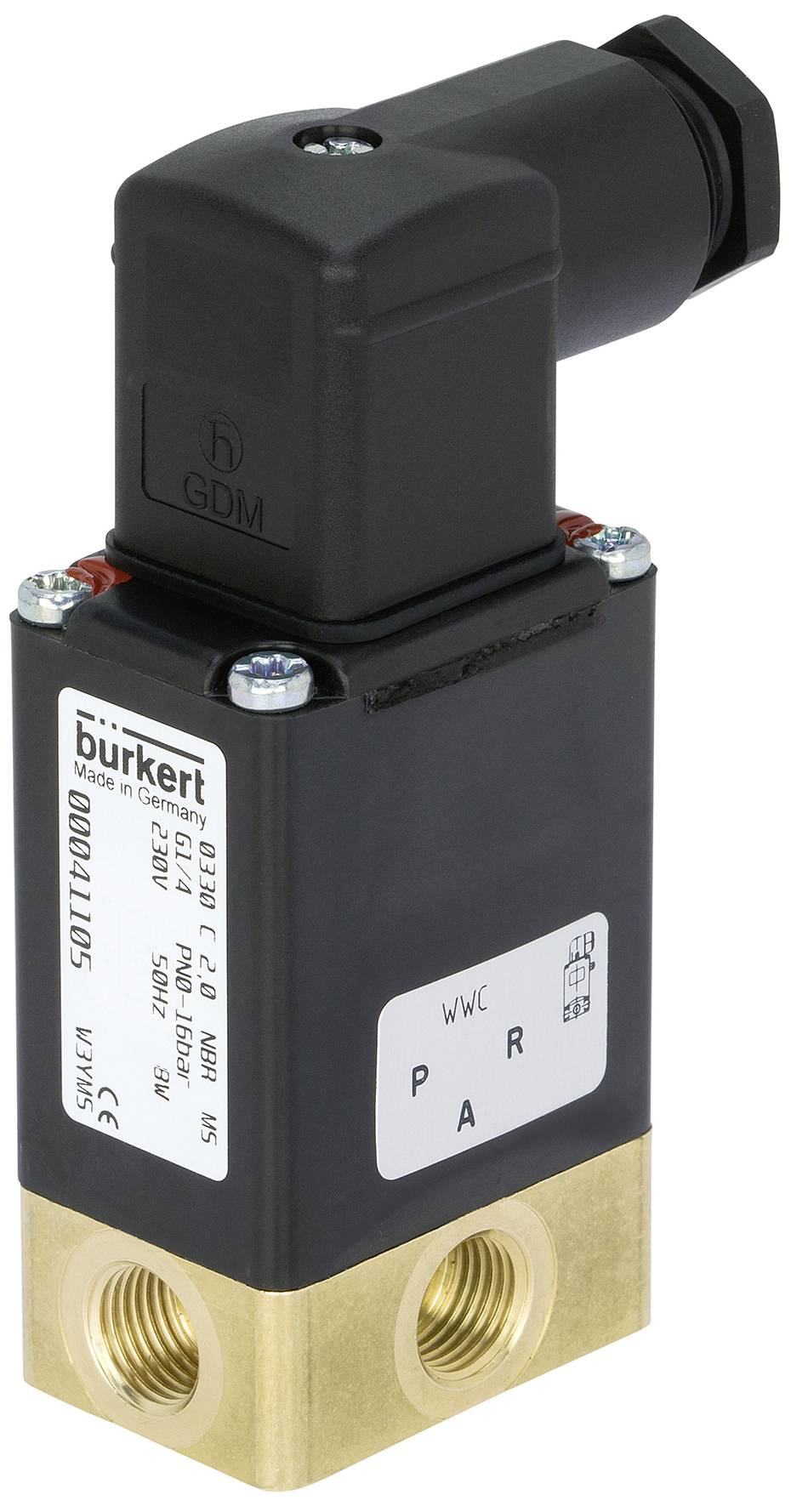

Bürkert Mágnesszelep 51823 0330 24 V 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (66 921 Ft / Darab)
66 921 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
3/2 utas mágnesszelep; közvetlen hatás
- Közvetlen működésű, közegtől elválasztott szelep DN 5 névleges átmérőig
- Karbantartást nem igénylő csuklós horgony technológia
- Rezgésálló, tömbcsavarozott tekercsrendszer
- Szervizbarát, robusztus kézi működtetés
- Robbanásbiztos változatok
Műszaki adatok
- Hajtás - kézi működtetés Anyaga: PA (poliamid)
- Tömítőanyag - üléstömítés anyagkategória: elasztomerek
- Tömítőanyag - üléstömítés anyaga: NBR (nitril gumi)
- Tömítőanyag - tömítés kívülre Anyaga: NBR (nitril gumi)
- Tömítőanyag - üléstömítés anyaga Shore-keménység: 70
- Nyomás és hőmérséklet - Közeghőmérséklet min: 0 °C
- Nyomás és hőmérséklet - középhőmérséklet max: 80 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
- Nyomás és hőmérséklet - Minimális névleges nyomás: -1 bar
- Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
- Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 1 bar
- Nyomás és hőmérséklet - Felületi hőmérséklet max: 155 °C
- Elektromos csatlakozás - készülék aljzat a szállítmányban: mellékelve
- Elektromos csatlakozás - készülék aljzat cikkszám - típus: 00008376 - 2508
- Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: fent
- Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
- Elektromos csatlakozás - Az elektromos csatlakozás polaritása: nem releváns
- Elektromos csatlakozás - Elektromos csatlakozás anyaga: sárgaréz
- A készülék tulajdonságai - Beépítési hossz: 46 mm
- A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
- Készülék tulajdonságai - Nyitott kapcsolási idő max.: 20 ms
- Készülék tulajdonságai - kapcsolási idő zárás max.: 20 ms
- Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- A készülék tulajdonságai - Szelep szerkezete: A szelep kész
- A készülék tulajdonságai - áramlás: ülés alatt
- A készülék jellemzői - vákuum verzió: Igen
- A készülék tulajdonságai - Rögzítés típusa: Metrikus csavarok
- A készülék tulajdonságai - Meghajtó típusa: csuklós horgony
- A készülék jellemzői - Működés: közvetlen működés
- Eszköz tulajdonságai – Médialeválasztás: Igen
- A készülék tulajdonságai - kapcsolási funkció: be/ki
- Készülék tulajdonságai - nyitási kapcsolási idő min: 10 ms
- Készülék tulajdonságai - zárási kapcsolási idő min: 10 ms
- Eszköz tulajdonságai - Elemzés végrehajtása: Nem
- Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
- Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
- A készülék jellemzői - olajégő szelep: sz
- A készülék jellemzői - Steam verzió: sz
- A készülék jellemzői - Főszelep beépített szűrővel: sz
- Névleges átmérő (Kv érték) - QNn érték (gáz): 195 l/perc
- Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 3 mm
- Névleges átmérő (Kv érték) - Kv érték (víz): 0,18 m3/h
- Névleges méret (Kv érték) - Főszelep névleges mérete 1 (inch): 1/8 hüvelyk
- Névleges szélesség (Kv érték) - főszelep névleges szélessége 3 (R) (mm): 5 mm
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 1/4
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
- Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
- Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
- Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/4
- Folyamat/cső csatlakozás - Csőcsatlakozás 3 típus: belső menet
- Folyamat / vonal csatlakozás - vonalcsatlakozás 3 menetes típus: G
- Folyamat / vonal csatlakozás - vezeték csatlakozás 3 menet megnevezése: 1/4
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
- Feszültség - Akkumulátor feszültség: Igen
- Feszültség - feszültség min / névleges feszültség: 24 V
- Feszültség - Max. feszültség / Névleges feszültség: 24 V
- Feszültség - AC feszültség: Nem
- Feszültség - DC feszültség: Igen
- Feszültség – feszültségtűrés pozitív: 10%
- Feszültség – feszültségtűrés negatív: 10%
- Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
- Tekercs (mag) - tekercs huzalozás egyenirányító: sz
- Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
- Tekercs (mag) - Alacsony zajszintű kialakítás: sz
- Tekercs (mag) - Tekercs típusa: blokkcsavaros
- Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
- Tekercs (mag) - Hajtás hőszigetelési osztálya: H
- Tekercs (mag) - névleges teljesítmény DC: 11 W
- Tekercs (mag) - Csökkentett teljesítmény DC: 11 W
- Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
- Anyagok - szelepülék anyaga: sárgaréz
- Üzemmód - Folyadékvezeték csatlakozás Szám: 3
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - Szelepfunkció: C - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC), 2. munkacsatlakozó (A/OUT) a 3. nyílásba (R/NO) nyitva C - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó ( P/NC), a 2. munkaport (A/OUT) a 3. csatlakozóhoz (R/NO) nyitva
- Üzemmód - kézi üzemmód: igen
- Üzemmód - kézi üzemmód: gombos gomb
- Üzemmód - kézi működtetésű reteszelés: igen
- Engedélyek - Névleges teljesítmény: 8 W
- Termék típus
Mágnesszelep
- Üzemi feszültség
24 V
- Üzemi nyomás (max.)
-1 bar
- Média-hőmérséklet (tartomány)
0 - 80 °C
- Gyártói szám
51823
- Médiahőmérséklet (max.)
80 °C
- Média hőmérséklet (min.)
0 °C
IP65
- Max. környezeti hőmérséklet
55 °C
Dokumentumok és letöltések
Adatlap
Adatlap 3047075 Bürkert Mágnesszelep 51823 0330 24 V 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3047075 Bürkert Mágnesszelep 51823 0330 24 V 1 db
Leírás
A 0330 szelep egy közvetlen működésű, közegtől elválasztott összecsukható armatúrás szelep. 3/2- és 2/2-utas változatban kapható. 3/2-utas változatként elosztóként vagy keverőszelepként is használható. Az alkalmazástól függően különböző membránanyagok és működési módok állnak rendelkezésre. A házcsalád sárgarézből, rozsdamentes acélból és polipropilénből készült. A mágnestekercsek kémiailag rendkívül ellenálló epoxival vannak bevonva. Mivel a tekercsrendszert membrán választja el a közegtől, a szelep különösen alkalmas olyan kritikus közegekhez, mint az agresszív savak és lúgok. A 0330 kézi vezérléssel van felszerelve az üzembe helyezéshez és teszteléshez. Az energiaigény csökkentése érdekében minden tekercs szállítható elektronikus teljesítménycsökkentéssel vagy impulzusos változatban. A kapcsolási állapot helyzet-visszacsatoláson keresztül történhet bináris vagy NAMUR jelként.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
