Bürkert Mágnesszelep 62119 0131 24 V G 3/4 Névleges távolság 20 mm Közvetlen ható 1 db vásárlása

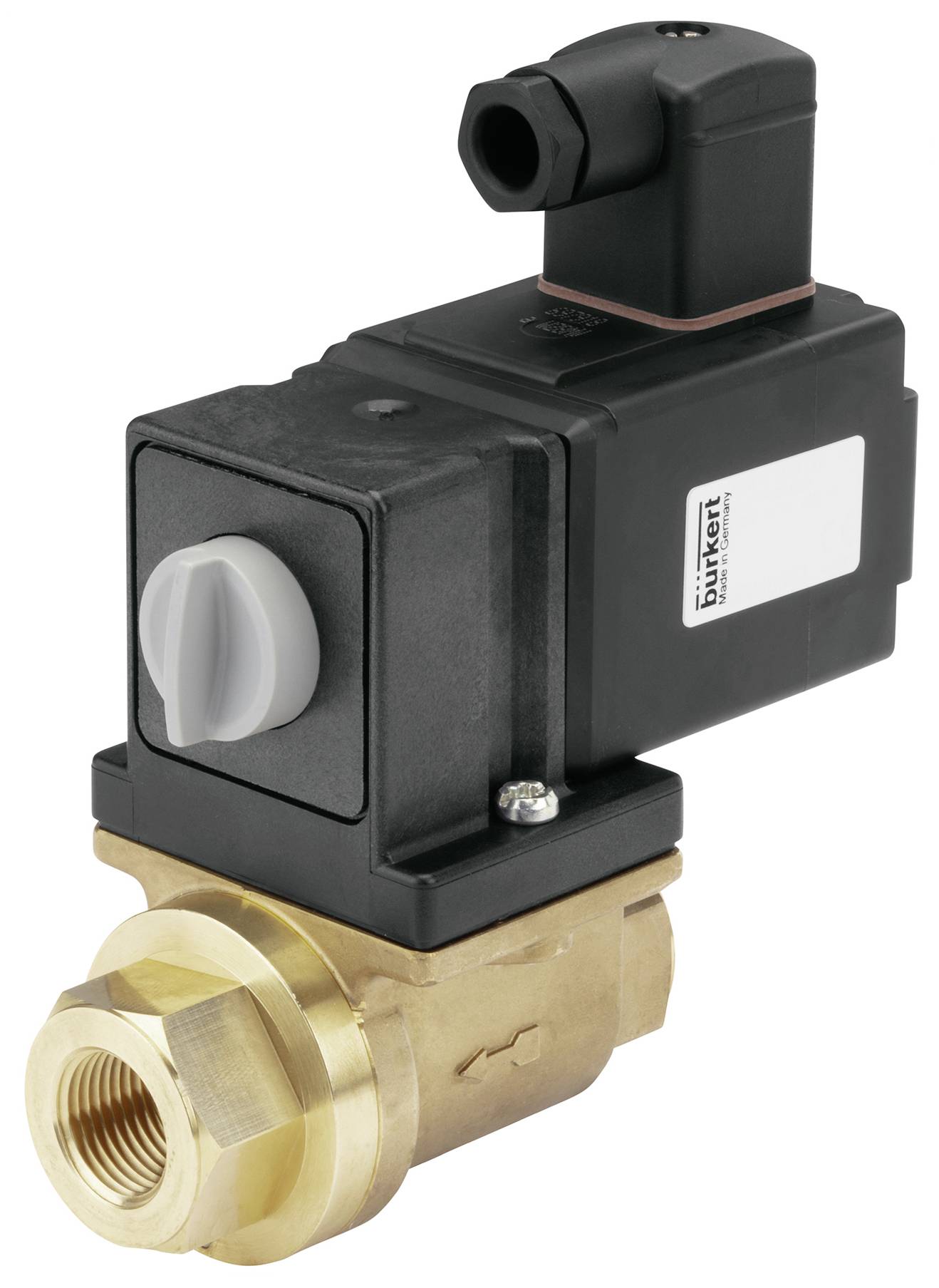

Fekete házas és réz színű csatlakozóval rendelkező elektromágneses szelep. Folyadékok vezérlésére használják.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 21. Sze.

1 db

Szám

Összesen (187 394 Ft / Darab)

187 394 Ft

ÁFA nélkül

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

3/2 utas mágnesszelep; közvetlen hatás

Közvetlen működésű, közegtől elválasztott szelep DN 20 névleges átmérőig
Rezgésálló, tömbcsavarozott tekercsrendszer
Energiatakarékos teljesítménycsökkentés minden DC változathoz
Fokozott biztonság az elektromos helyzetvisszacsatolás révén (opcionális)
Robusztus, szervizbarát kézi működtetés

Műszaki adatok

Hajtás - kézi működtetés Anyaga: PA (poliamid)
Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: NBR (nitril gumi)
Tömítőanyag - tömítés kívülre Anyaga: NBR (nitril gumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 90 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 50 °C
Nyomás és hőmérséklet - névleges nyomás min: 0 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 0,25 bar
Elektromos csatlakozás - készülék aljzat a szállítmányban: mellékelve
Elektromos csatlakozás - készülék aljzat cikkszám - típus: 00314802 - 2518
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 20 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 60 ms
Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
A készülék tulajdonságai - vákuumverzió: Nem
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: közvetlen működés
Eszköz tulajdonságai – Médialeválasztás: Igen
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - nyitási kapcsolási idő min: 10 ms
Készülék tulajdonságai - zárási kapcsolási idő min: 40 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék jellemzői - Főszelep beépített szűrővel: sz
Névleges átmérő (Kv érték) - QNn érték (gáz): 5 330 l/perc
Névleges szélesség (Kv érték) - Főszelep névleges szélessége 1 (P) (mm): 20 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 5 m3/h
Névleges méret (Kv érték) - Főszelep névleges mérete 1 (inch): 3/4 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menet megnevezése: 3/4
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 3/4
Folyamat/cső csatlakozás - Csőcsatlakozás 3 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 3 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 3 menet megnevezése: 3/4
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Nem
Feszültség - feszültség min / névleges feszültség: 24 V
Feszültség - Max feszültség / Névleges feszültség: 24 V
Feszültség - AC feszültség: Igen
Feszültség - DC feszültség: Nem
Feszültség – feszültségtűrés pozitív: 10%
Feszültség - feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercsméret: 49 mm
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) – Kick and Drop Coil: Energiatakarékos technológia nem áll rendelkezésre
Tekercs (mag) - Alacsony zajszintű kialakítás: sz
Tekercs (mag) - Tekercs típusa: blokkcsavaros
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
Üzemmód - Folyadékvezeték csatlakozás Szám: 3
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelep funkció: F - elosztó szelep - nyugalmi helyzetben, 1-es nyomáscsatlakozó (P/IN) a 2-es munkanyílásba (B/NO) nyitva, 4-es munkacsatlakozó (A/NC) gesF - elosztószelep - nyugalmi helyzetben pozíció, 1. nyomáscsatlakozó (P/IN) a 2. munkacsatlakozóhoz (B/NO) nyitva, 4. munkacsatlakozás (A/NC) összesen
Üzemmód - kézi működtetés: igen
Üzemmód - kézi üzemmód: gombos gomb
Üzemmód - kézi működtetésű reteszelés: igen
Üzemmód - kézi működtetésű csavarnyílás: sz
Engedélyek - Névleges teljesítmény: 16 W
Feszültség Frekvencia: 50Hz

Termék típus: Mágnesszelep

Üzemi feszültség: 24 V

Üzemi nyomás (max.): 0 bar

Ház anyaga: PVC

Csatlakozó: G 3/4

Üzemi hőmérséklet: -10 °C (min)

Média-hőmérséklet (tartomány): -10 - 90 °C

Gyártói szám: 62119

Üzemi nyomás (min.): 0 bar

Üzemi hőmérséklet (min.): -10 °C

Tömítőanyag: NBR

Médiahőmérséklet (max.): 90 °C

Média hőmérséklet (min.): -10 °C

Közepes: Agresszív közeg

Névleges távolság: 20 mm

QNn érték: 5.330 l/perc

: IP65

Max. környezeti hőmérséklet: 50 °C

Környezeti hőmérséklet (min.): -10 °C

Hatás: Közvetlen ható

kv érték: 5 m³/óra

Csomagolás: karton

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3047078 Bürkert Mágnesszelep 62119 0131 24 V G 3/4 Névleges távolság 20 mm Közvetlen ható 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047078 Bürkert Mágnesszelep 62119 0131 24 V G 3/4 Névleges távolság 20 mm Közvetlen ható 1 db

Leírás

A 0131-es szelep egy közvetlen működésű lengőkaros szelep. Az alkalmazástól függően különböző tömítőanyag-kombinációk állnak rendelkezésre. A hajtás és a folyadékház közötti membránelválasztásnak köszönhetően még az agresszív közegek, például savak vagy lúgok is biztonságosan szabályozhatók. A kínálatot PVC-ből készült műanyag házak teszik teljessé. A tekercseket kémiailag rendkívül ellenálló epoxival préselik. Az elektromos energiafogyasztás csökkentése érdekében az összes egyenáramú változatban „kick and drop” elektronika van a tekercsbe öntve. Az opcionális elektromos helyzetjelző megbízhatóan érzékeli a kapcsolási helyzetet. A KTW-nek és a W270-nek megfelelőek az ivóvíz-ágazati alkalmazásokhoz. A DIN EN 45545:2016 szabványnak megfelelő 0131 típusú változatok (2. és 5. szabvány rész) – Tűzvédelem vasúti járművekben is elérhető.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
