Name: Bürkert Mágnesszelep 67467 0331 230 V Karima Névleges távolság 1.5 mm Közvetlen ható 1 db
Brand: Bürkert
SKU: 3046941
Availability: BackOrder

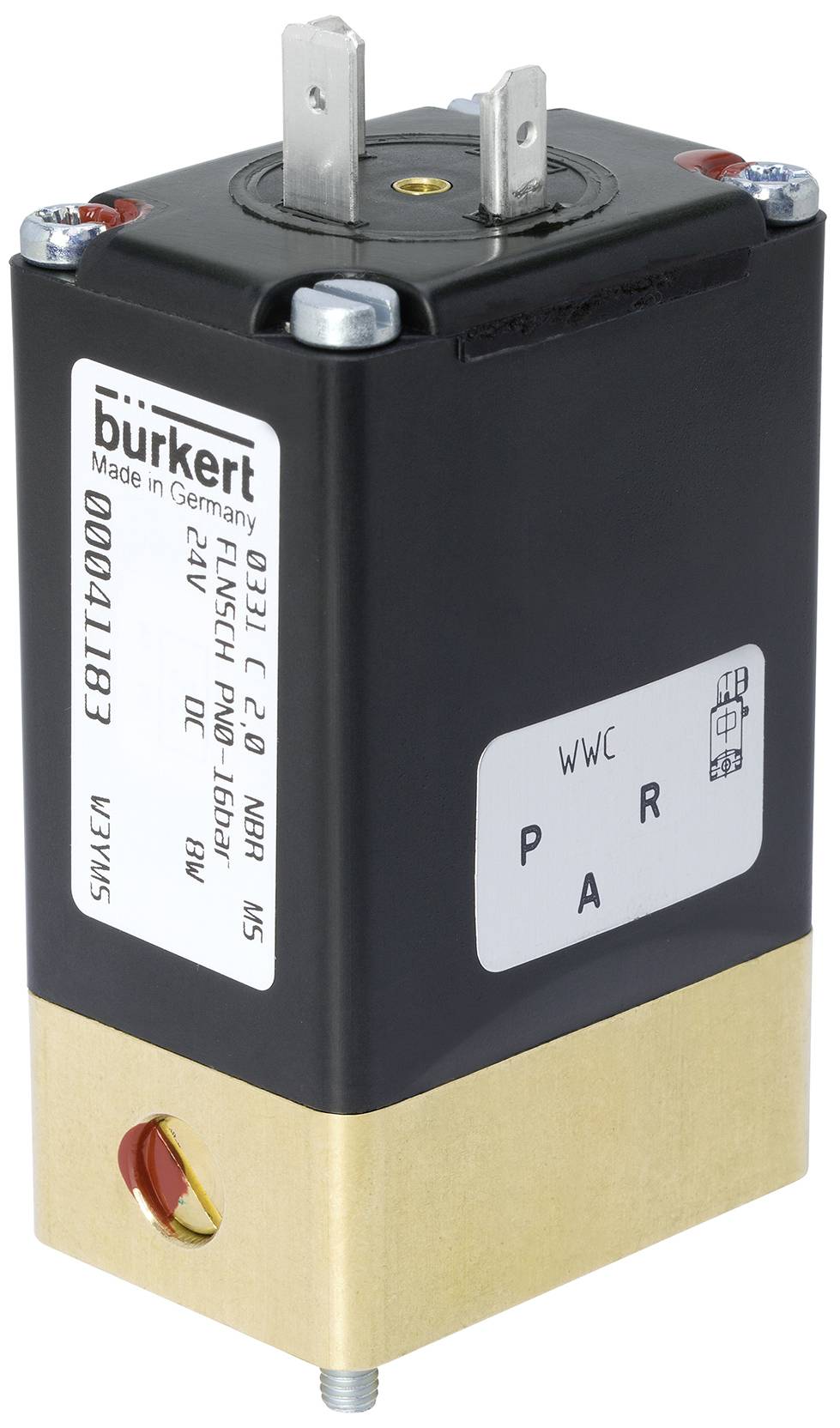

Bürkert elektromágneses szelep, 0041483-as modell, 24V DC, folyadékvezérlésre, fekete házzal és fém csatlakozókkal.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 11. 2. [H.]

1 db

Szám

Összesen (71 990 Ft / Darab)

71 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

3/2 utas mágnesszelep; közvetlen hatás

Közvetlen működésű, közegtől elválasztott szelep DN 4 névleges átmérőig
Vezérlőszelep Bürkert-specifikus karimás kialakítással (SFB)
Karbantartást nem igénylő csuklós horgony technológia
Szervizbarát, robusztus kézi működtetés
Robbanásbiztos változatok

Műszaki adatok

Hajtás - kézi működtetés Anyaga: PA (poliamid)
Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: NBR (nitril gumi)
Tömítőanyag - tömítés kívülre Anyaga: NBR (nitril gumi)
Tömítőanyag - üléstömítés anyaga Shore-keménység: 70
Nyomás és hőmérséklet - Közeghőmérséklet min: 0 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 80 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 0 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 10 bar
Nyomás és hőmérséklet - Felületi hőmérséklet max: 110 °C
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: fent
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
Elektromos csatlakozás - Az elektromos csatlakozás polaritása: nem releváns
Elektromos csatlakozás - Elektromos csatlakozás anyaga: sárgaréz
A készülék tulajdonságai - Beépítési hossz: 46 mm
A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 15 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 15 ms
Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
A készülék tulajdonságai - áramlás: ülés alatt
A készülék tulajdonságai - vákuumverzió: Nem
A készülék tulajdonságai - Rögzítés típusa: Metrikus csavarok
A készülék tulajdonságai - Meghajtó típusa: csuklós horgony
A készülék jellemzői - Működés: közvetlen működés
Eszköz tulajdonságai – Médialeválasztás: Igen
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - Nyitott kapcsolási idő min: 8 ms
Készülék tulajdonságai - zárási kapcsolási idő min: 8 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék jellemzői - Főszelep beépített szűrővel: sz
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 1,5 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 0,08 m3/h
Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 1/16 hüvelyk
Névleges szélesség (Kv érték) - főszelep névleges szélessége 3 (R) (mm): 1,5 mm
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: karimás
Folyamat/csőcsatlakozás - Csőcsatlakozás 2 típus: karima
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 karima: Bürkert karima 32 x 46 verzió A2Bürkert karima 32 x 46 verzió A2
Folyamat/csőcsatlakozás - Csőcsatlakozás 3 típus: karima
Folyamat / vonal csatlakozás - Vonalcsatlakozás 2 Karima: Bürkert karima 32 x 46 verzió A2Bürkert karima 32 x 46 verzió A2
Folyamat / vonal csatlakozás - Vonalcsatlakozás 3 Karima: Bürkert karima 32 x 46 verzió A2Bürkert karima 32 x 46 verzió A2
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Nem
Feszültség - Minimális feszültség / Névleges feszültség: 230 V
Feszültség - Max feszültség / Névleges feszültség: 230 V
Feszültség - AC feszültség: Igen
Feszültség - DC feszültség: Nem
Feszültség – feszültségtűrés pozitív: 10%
Feszültség - feszültségtűrés negatív: 10%
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) - Alacsony zajszintű kialakítás: sz
Tekercs (mag) - Tekercs típusa: blokkcsavaros
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - kapcsolási teljesítmény AC: 22 V
A
Tekercs (mag) - névleges teljesítmény AC: 12 V
A
Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
Anyagok - szelepülék anyaga: sárgaréz
Üzemmód - Folyadékvezeték csatlakozás Szám: 3
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - Szelepfunkció: C - nyugalmi helyzetben zárva - 1-es nyomáscsatlakozó (P/NC), 2-es munkacsatlakozó (A/OUT) a 3-as portig (R/NO) nyitva C - nyugalmi helyzetben zárva - 1-es nyomáscsatlakozó ( P/NC), a 2. munkaport (A/OUT) a 3. csatlakozóhoz (R/NO) nyitva
Üzemmód - kézi üzemmód: igen
Üzemmód - kézi üzemmód: gombos gomb
Üzemmód - kézi működtetésű reteszelés: igen
Engedélyek - Névleges teljesítmény: 5 W
Feszültség Frekvencia: 50Hz

Termék típus: Mágnesszelep

Üzemi feszültség: 230 V

Üzemi nyomás (max.): 0 bar

Ház anyaga: Sárgaréz

Csatlakozó: Karima

Üzemi hőmérséklet: 0 °C (min)

Média-hőmérséklet (tartomány): 0 - 80 °C

Gyártói szám: 67467

Üzemi hőmérséklet (min.): 0 °C

Tömítőanyag: Nitril kaucsuk

Funkció: 3/2 zárt monostabil

Médiahőmérséklet (max.): 80 °C

Média hőmérséklet (min.): 0 °C

Névleges távolság: 1.5 mm

Jellemzők: Perem

Hossz: 46 mm

: IP65

Max. környezeti hőmérséklet: 55 °C

Hatás: Közvetlen ható

kv érték: 0.08 m³/óra

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Üzemi feszültség

Csatlakozó

Üzemi nyomás (max.)

Ház anyaga

Bürkert Mágnesszelep 121084 0331 24 V Karima Névleges távolság 3 mm Közvetlen ható 1 db

Rendelési szám:3046952

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

Karima

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

82 990 Ft^*

Bürkert Mágnesszelep 124953 0331 24 V Karima Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:3047082

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

Karima

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

84 990 Ft^*

Bürkert Mágnesszelep 126173 0331 24 V Névleges távolság 4 mm 1 db

Rendelési szám:3047285

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

Sárgaréz

Min.: 1

Többszörös: 1

63 990 Ft^*

Bürkert Mágnesszelep 130863 0331 24 V Karima Névleges távolság 3.0 mm 1 db

Rendelési szám:3046997

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

Karima

16 bar

Sárgaréz

Min.: 1

Többszörös: 1

71 990 Ft^*

Bürkert Mágnesszelep 133171 0331 24 V Névleges távolság 3 mm Nyugalmi állás, 2-es kimenet, nyomásbecsült 1 db

Rendelési szám:3047286

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

6 bar

Sárgaréz

Min.: 1

Többszörös: 1

114 990 Ft^*

Bürkert Mágnesszelep 139810 0331 24 V Karima Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:3046998

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

Karima

0 bar

Sárgaréz

Min.: 1

Többszörös: 1

81 990 Ft^*

Bürkert Mágnesszelep 140038 0331 24 V Karima Névleges távolság 2 mm 1 db

Rendelési szám:3046942

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

Karima

12 bar

Sárgaréz

Min.: 1

Többszörös: 1

73 990 Ft^*

Bürkert Mágnesszelep 171686 0331 24 V Bekötési rajz Névleges távolság 4 mm 1 db

Rendelési szám:3047291

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

Bekötési rajz

4 bar

Polipropilén

Min.: 1

Többszörös: 1

206 990 Ft^*

Bürkert Mágnesszelep 173599 0331 24 V Karima Névleges távolság 4 mm 1 db

Rendelési szám:3046900

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

Karima

3 bar

Nemesacél

Min.: 1

Többszörös: 1

136 990 Ft^*

Bürkert Mágnesszelep 179226 0331 110 V Karima Névleges távolság 2 mm Univerzálisan használható 1 db

Rendelési szám:3046902

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

110 V

Karima

12 bar

Sárgaréz

Min.: 1

Többszörös: 1

73 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3046941 Bürkert Mágnesszelep 67467 0331 230 V Karima Névleges távolság 1.5 mm Közvetlen ható 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3046941 Bürkert Mágnesszelep 67467 0331 230 V Karima Névleges távolság 1.5 mm Közvetlen ható 1 db

Leírás

A 0331-es szelep egy közvetlen működésű, közegtől elválasztott összecsukható armatúrás szelep. 3/2- és 2/2-utas változatban kapható. 3/2-utas változatként elosztóként vagy keverőszelepként is használható. Az alkalmazástól függően különböző membránanyagok és működési módok állnak rendelkezésre. A házcsalád sárgarézből, rozsdamentes acélból, PEEK-ből és polipropilénből áll. A mágnestekercsek kémiailag rendkívül ellenálló epoxival vannak bevonva. Mivel a tekercsrendszert membrán választja el a közegtől, a szelep különösen alkalmas olyan kritikus közegekhez, mint az agresszív savak és lúgok. A 0331 kézi vezérléssel van felszerelve az üzembe helyezéshez és teszteléshez. Az energiaigény csökkentése érdekében minden tekercs szállítható elektronikus teljesítménycsökkentéssel vagy impulzusos változatban. A kapcsolási állapot helyzet-visszacsatoláson keresztül történhet bináris vagy NAMUR jelként.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
