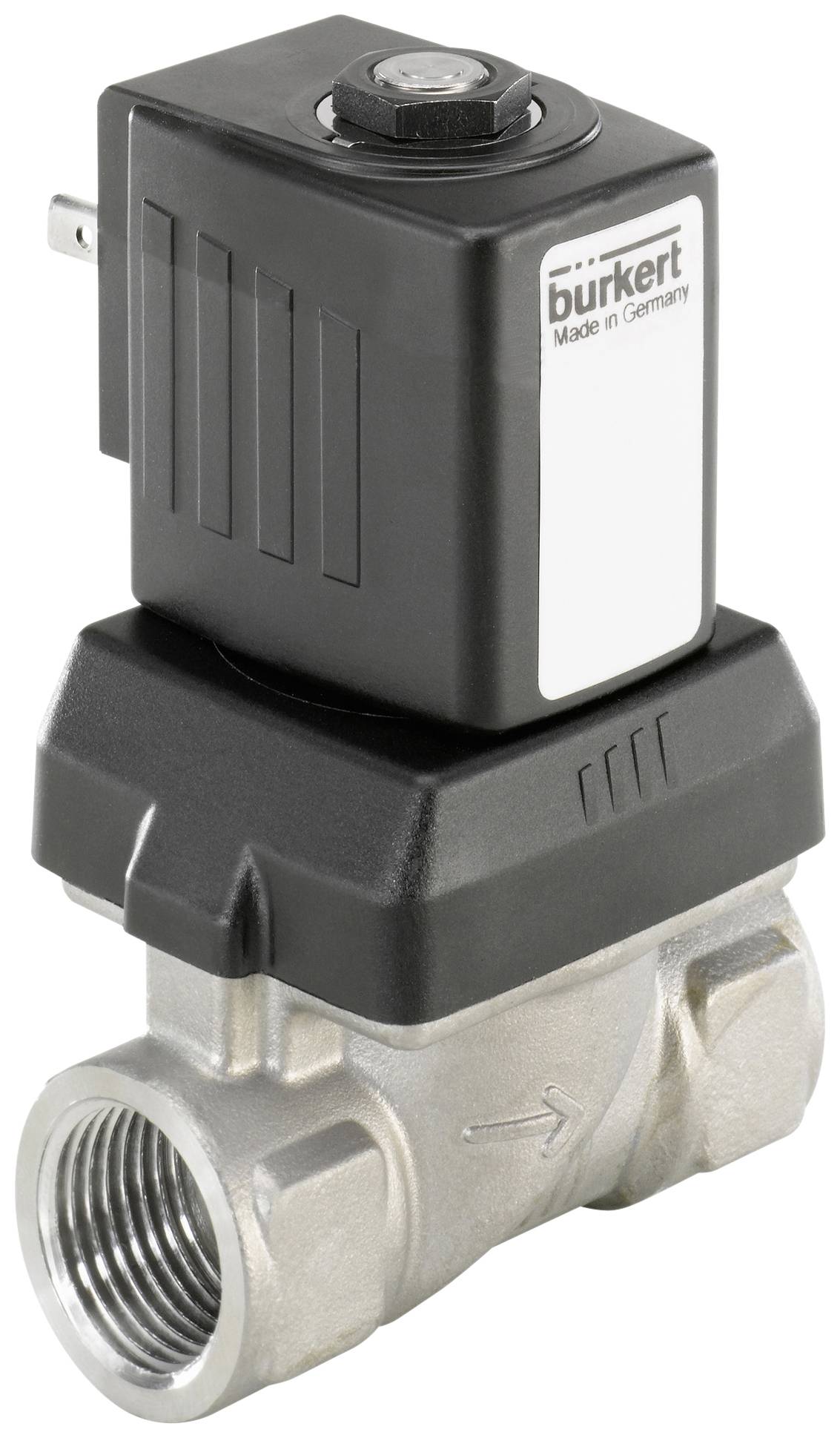

Bürkert Membrán szelep 222136 6213 24 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Helyettesítő termékek megjelenítése
Szám
Összesen (123 614 Ft / Darab)
123 614 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2-utas mágnesszelep
- Szervo-vezérlésű membránszelep névleges méretig DN40; A rugóval összekapcsolt membrán nyomáskülönbség nélkül nyílik; Csillapított zárás és alacsony zajszint; Nagy áramlási sebesség kompakt kivitelben; Energiatakarékos dupla tekercses technológia kick and drop kivitelben
Műszaki adatok
- Hajtás típusa: emelő armatúra
- Fő szelep működési elve: membránszelep
- Kapcsolási funkció: be / ki
- Folyadékvezeték csatlakozási száma: 2
- Szelepfunkció kapcsolási pozícióinak száma: 2
- Beáramlás: az ülés felett
- Névleges nyomás max. (Folyadék): 10 bar
- Szelepülék anyaga: rozsdamentes acél
- AC feszültség: Igen
- Névleges teljesítmény: 16 W
- Tekercs típusa: átcsúszott
- Tekercs anyaga (fedele): EP (epoxigyanta)
- Orsó mérete: 42 mm
- Nyitási kapcsolási idő: 200 ms - 400 ms
- Zárási kapcsolási idő: 700 ms - 1,5 ms
- Szelep felépítése: szelep teljes
- Feszültség frekvencia: 50/60 Hz
- Termék típus
Membrán szelep
- Üzemi feszültség
24 V
- Üzemi nyomás (max.)
10 bar
- Ház anyaga
Nemesacél
- Csatlakozó
G 3/4
- Üzemi médium
Folyadék
- Média-hőmérséklet (tartomány)
0 - +120 °C
- Gyártói szám
222136
- Üzemi nyomás (min.)
0 bar
- Tömítőanyag
FKM
- Súly
1.24 kg
- Médiahőmérséklet (max.)
+120 °C
- Média hőmérséklet (min.)
0 °C
- Névleges távolság
20 mm
- Hossz
80 mm
IP65
- Max. környezeti hőmérséklet
+55 °C
- Környezeti hőmérséklet (min.)
0 °C
- Hatás
Szervóvezérelt
- kv érték
8.3
Dokumentumok és letöltések
Adatlap
Adatlap 2350584 Bürkert Membrán szelep 222136 6213 24 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2350584 Bürkert Membrán szelep 222136 6213 24 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db
Leírás
A 6213 EV szelep szervo-vezérlésű membránszelep, az S.EV sorozat. A membrán rugós tengelykapcsolója támogatja a szelep nyitási folyamatát. A szelep standard változata folyadékokban való felhasználásra alkalmas. A teljes nyitáshoz minimális nyomáskülönbség szükséges. Speciális változat (HP00) áll rendelkezésre gáz- és vákuumalkalmazásokhoz, amely nyomáskülönbség nélkül nyitja meg a szelepet. Különböző membránanyagok állnak rendelkezésre az alkalmazástól függően. A szokásos sárgaréz ház megfelel az összes európai ivóvíz-követelménynek. Cinkesítésnek ellenálló sárgaréz más piacokon is kapható. A házak választékát rozsdamentes acél változat kerekíti. A működés közbeni elektromos fogyasztás csökkentése érdekében a kettős tekercses technológiában integrált "Kick and Drop" (KD) elektronikával rendelkező tekercsek állnak rendelkezésre.
A DIN EN 175301-803 A forma szerinti dugóval kapcsolatban a szelepek megfelelnek az IP65 védelmi osztálynak - a NEMA 4X rozsdamentes acél házzal kapcsolatban.
Ez a szöveg gépi fordítással készült.
A DIN EN 175301-803 A forma szerinti dugóval kapcsolatban a szelepek megfelelnek az IP65 védelmi osztálynak - a NEMA 4X rozsdamentes acél házzal kapcsolatban.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
