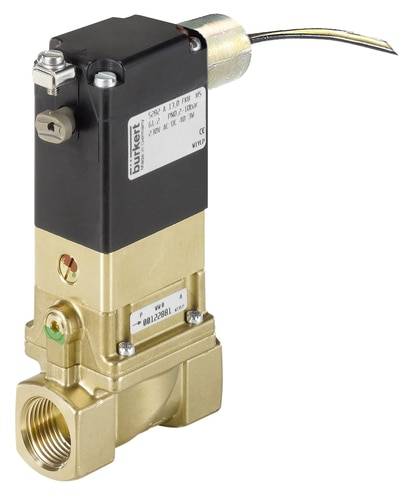

Bürkert Membrán szelep 349648 5282 230 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Helyettesítő termékek megjelenítése
Szám
Összesen (187 394 Ft / Darab)
187 394 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2-utas mágnesszelep
- Szervo-vezérlésű membránszelep DN 65 névleges méretig; Elválasztó membrán az agresszív és szennyezett közegekhez; A zárási és nyitási idõ egyedileg állítható be; Robbanásbiztos változatok (2. kategória); Szolgáltatásbarát kézi működtetés
Műszaki adatok
- Hajtás típusa: összecsukható armatúra
- Fő szelep működési elve: membránszelep
- Kapcsolási funkció: be / ki
- Média szétválasztás: igen
- Folyadékvezeték csatlakozási száma: 2
- Szelepfunkció kapcsolási pozícióinak száma: 2
- Névleges nyomás max. (Folyadék): 10 bar
- AC feszültség: Igen
- DC feszültség: igen
- Akkumulátor feszültsége: igen
- Névleges teljesítmény: 40 W
- Tekercs típusa: blokk csavarozott
- Tekercs anyaga (fedele): EP (epoxigyanta)
- Nyitási kapcsolási idő: 100 ms - 800 ms
- Zárási kapcsolási idő: 1 ms - 4 ms
- Szelepbeállítás nyitási ideje: Igen
- A szelep beállításának zárási ideje: Igen
- Szelep felépítése: szelep teljes
- Bekapcsolási áram AC: 40 VA
- Feszültség frekvencia: 50/60 Hz
- Szelepfunkció, kézi működtetés, reteszelés: Igen
- Elektromos csatlakozókábel hossza: 3 mm
- Termék típus
Membrán szelep
- Üzemi feszültség
230 V
- Üzemi nyomás (max.)
10 bar
- Ház anyaga
Sárgaréz
- Csatlakozó
G 3/4
- Üzemi médium
Folyadék
- Média-hőmérséklet (tartomány)
0 - +80 °C
- Gyártói szám
349648
- Üzemi nyomás (min.)
0.2 bar
- Mozgatás
Kézi működtetés; gomb
- Tömítőanyag
NBR
- Súly
1963 kg
- Médiahőmérséklet (max.)
+80 °C
- Média hőmérséklet (min.)
0 °C
- Névleges távolság
20 mm
- Hossz
100 mm
- QNn érték
7 l/perc
IP65
- Max. környezeti hőmérséklet
+60 °C
- Környezeti hőmérséklet (min.)
-40 °C
- Hatás
Szervóvezérelt
- kv érték
6.5
Dokumentumok és letöltések
Adatlap
Adatlap 2351752 Bürkert Membrán szelep 349648 5282 230 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2351752 Bürkert Membrán szelep 349648 5282 230 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db
Leírás
Az 5282 szelep szervo-működtetésű membránszelep. A szelep működéséhez minimális nyomáskülönbség szükséges. Az alkalmazástól függően különböző membránanyagok és hatásmódok állnak rendelkezésre. A szokásos sárgaréz ház megfelel az összes európai ivóvíz-követelménynek. A házak választékát rozsdamentes acél kivitelek egészítik ki. A működési mód NC-ről NO-ra változtatható a szerelvény 3/2-utas vezérlőszelepének egyszerű elfordításával. A mágnes tekercseket kémiailag rendkívül ellenálló epoxival formázzák. Az 5282 kézi vezérléssel van felszerelve az üzembe helyezéshez és a teszteléshez. A DIN EN 175301-803 A forma szerinti dugóval és rozsdamentes acél házzal kapcsolatban a NEMA 4X követelményei teljesülnek.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
