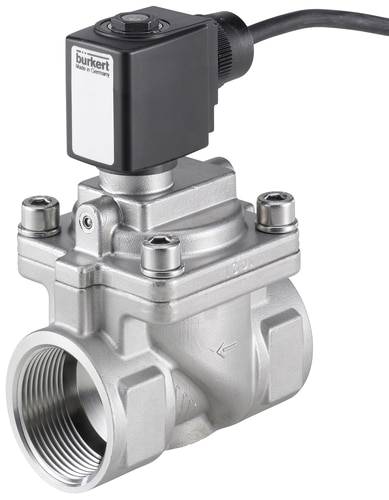

Bürkert Membrán szelep 349724 6281 24 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (163 772 Ft / Darab)
163 772 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2-utas mágnesszelep
- Szervo-vezérlésű membránszelep névleges méretig DN50; Rezgésbiztos, központilag csavart tekercsrendszer; Csillapított zárás és csend; Szolgáltatásbarát kézi működtetés; Robbanásbiztos kivitel
Műszaki adatok
- Hajtás típusa: emelő armatúra
- Fő szelep működési elve: membránszelep
- Kapcsolási funkció: be / ki
- Folyadékvezeték csatlakozási száma: 2
- Szelepfunkció kapcsolási pozícióinak száma: 2
- Beáramlás: az ülés felett
- Névleges nyomás max. (Folyadék): 16 bar
- AC feszültség: Igen
- DC feszültség: igen
- Akkumulátor feszültsége: igen
- Névleges teljesítmény: 9 W
- Tekercs típusa: átcsúszott
- Tekercs anyaga (fedele): EP (epoxigyanta)
- Orsó mérete: 40 mm
- Nyitási kapcsolási idő: 120 ms - 1 ms
- Zárási kapcsolási idő: 150 ms - 3 ms
- Szelep felépítése: szelep teljes
- Feszültség frekvencia: 50/60 Hz
- Elektromos csatlakozókábel hossza: 3 mm
- Termék típus
Membrán szelep
- Üzemi feszültség
24 V
- Üzemi nyomás (max.)
16 bar
- Ház anyaga
Nemesacél
- Csatlakozó
G 3/4
- Üzemi médium
Folyadék
- Média-hőmérséklet (tartomány)
0 - +120 °C
- Gyártói szám
349724
- Üzemi nyomás (min.)
0.2 bar
- Tömítőanyag
FKM
- Súly
1.31 kg
- Médiahőmérséklet (max.)
+120 °C
- Média hőmérséklet (min.)
0 °C
- Névleges távolság
20 mm
- Hossz
80 mm
- QNn érték
9.1 l/perc
IP65
- Max. környezeti hőmérséklet
+55 °C
- Környezeti hőmérséklet (min.)
-30 °C
- Hatás
Szervóvezérelt
- kv érték
8.5
Dokumentumok és letöltések
Adatlap
Adatlap 2351761 Bürkert Membrán szelep 349724 6281 24 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2351761 Bürkert Membrán szelep 349724 6281 24 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db
Leírás
A 6281 szelep szervo-vezérlésű membránszelep, az S.EV sorozat. A szelep működéséhez mindig minimális nyomáskülönbség szükséges. Az alkalmazástól függően különböző membránanyagok és hatásmódok állnak rendelkezésre. A szokásos sárgaréz ház megfelel az összes európai ivóvíz-követelménynek. Cinkesítésnek ellenálló sárgaréz más piacokon is kapható. A házak választékát rozsdamentes acél változat kerekíti. Az energiaigény csökkentése érdekében az összes tekercset elektronikus teljesítménycsökkentéssel lehet ellátni. A szelep kézi vezérléssel szállítható a könnyű karbantartás és üzembe helyezés érdekében. A DIN EN 175301-803 A forma szerinti dugóval kapcsolatban a szelepek megfelelnek az IP65 védelmi osztálynak - a NEMA 4X rozsdamentes acél házzal kapcsolatban.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
