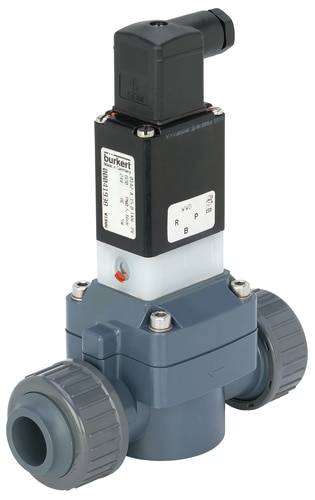

Bürkert Membrán szelep 50954 142 24 V 25 mm Névleges távolság 20 mm Szervóvezérelt 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (223 614 Ft / Darab)
223 614 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2-utas mágnesszelep
- Szervo-vezérlésű membránszelep névleges méretig DN50; Műanyag szelep agresszív és szennyezett közegekhez; Médiával elválasztott, fémmentes kialakítás; Szolgáltatásbarát kézi működtetés; Megbízhatóság kapcsolása helyzet-visszacsatolással (opcionálisan elérhető)
Műszaki adatok
- Hajtás típusa: összecsukható armatúra
- Fő szelep működési elve: membránszelep
- Kapcsolási funkció: be / ki
- Média szétválasztás: igen
- Folyadékvezeték csatlakozási száma: 2
- Szelepfunkció kapcsolási pozícióinak száma: 2
- Beáramlás: az ülés felett
- Névleges nyomás max. (Folyadék): 6 bar
- AC feszültség: Igen
- Névleges teljesítmény: 5 W
- Tekercs típusa: blokk csavarozott
- Tekercs anyaga (fedele): EP (epoxigyanta)
- Nyitási kapcsolási idő: 100 ms - 800 ms
- Zárási kapcsolási idő: 1 ms - 4 ms
- Szelep felépítése: szelep teljes
- Feszültség frekvencia: 50/60 Hz
- Szelepfunkció kézi működtetése Anyag: PA (poliamid)
- Szelepfunkció, kézi működtetés, reteszelés: Igen
- Termék típus
Membrán szelep
- Üzemi feszültség
24 V
- Üzemi nyomás (max.)
6 bar
- Ház anyaga
PVC
- Csatlakozó
25 mm
- Üzemi médium
Folyadék
- Média-hőmérséklet (tartomány)
0 - +50 °C
- Gyártói szám
50954
- Üzemi nyomás (min.)
0.5 bar
- Mozgatás
Kézi működtetés; gomb
- Tömítőanyag
FKM
- Funkció
3/2 utas
- Súly
0.68 kg
- Médiahőmérséklet (max.)
+50 °C
- Média hőmérséklet (min.)
0 °C
- Közepes
Agresszív közeg
- Névleges távolság
20 mm
- Jellemzők
Namur perem
- QNn érték
6.4 l/perc
IP65
- Vezérlő nyomás (min.)
0.5 bar
- Max. környezeti hőmérséklet
+40 °C
- Hatás
Szervóvezérelt
- kv érték
6
Dokumentumok és letöltések
Adatlap
Adatlap 2351284 Bürkert Membrán szelep 50954 142 24 V 25 mm Névleges távolság 20 mm Szervóvezérelt 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2351284 Bürkert Membrán szelep 50954 142 24 V 25 mm Névleges távolság 20 mm Szervóvezérelt 1 db
Leírás
A 0142 szelep egy szervo-vezérlésű membránszelep.
A szelep nyitásához és bezárásához legalább 0,5 bar nyomáskülönbség szükséges. Az alkalmazástól függően különböző membránanyagok és hatásmódok állnak rendelkezésre. A 3/2-utas vezérlőszelepet NC-ről NO-ra lehet átalakítani, ha a főülésre fordítja. A vezérlőszelep helyzetének visszajelzését kapcsolási vagy NAMUR jelzéssel lehet biztosítani. A mágnes tekercseket kémiailag rendkívül ellenálló epoxival formázzák.
Üzembe helyezéshez és teszteléshez a 0142-et manuálisan működtetik
rendelkezik.
A működés közbeni elektromos fogyasztás csökkentése érdekében a kettős tekercses technológiában integrált "Kick and Drop" (KD) elektronikával rendelkező tekercsek állnak rendelkezésre. A DIN EN 175301 - 803 A forma szerinti készülékcsatlakozóval kapcsolatban a szelepek megfelelnek az IP65 és a NEMA 4X védelmi osztálynak.
Ez a szöveg gépi fordítással készült.
A szelep nyitásához és bezárásához legalább 0,5 bar nyomáskülönbség szükséges. Az alkalmazástól függően különböző membránanyagok és hatásmódok állnak rendelkezésre. A 3/2-utas vezérlőszelepet NC-ről NO-ra lehet átalakítani, ha a főülésre fordítja. A vezérlőszelep helyzetének visszajelzését kapcsolási vagy NAMUR jelzéssel lehet biztosítani. A mágnes tekercseket kémiailag rendkívül ellenálló epoxival formázzák.
Üzembe helyezéshez és teszteléshez a 0142-et manuálisan működtetik
rendelkezik.
A működés közbeni elektromos fogyasztás csökkentése érdekében a kettős tekercses technológiában integrált "Kick and Drop" (KD) elektronikával rendelkező tekercsek állnak rendelkezésre. A DIN EN 175301 - 803 A forma szerinti készülékcsatlakozóval kapcsolatban a szelepek megfelelnek az IP65 és a NEMA 4X védelmi osztálynak.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- Tartalmazza az eszköz foglalatát
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
