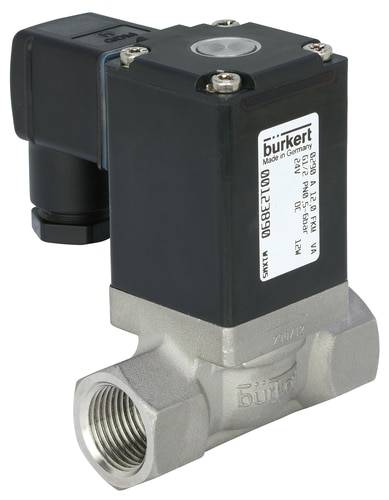

Bürkert Membrán szelep 68510 290 24 V G 1 Névleges távolság 25 mm Kényszervezérelt 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Helyettesítő termékek megjelenítése
Szám
Összesen (317 315 Ft / Darab)
317 315 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2-utas mágnesszelep
- Szervo-vezérlésű membránszelep névleges méretig DN50; Az állandóan összekapcsolt membrán nyomáskülönbség nélkül nyílik; Rezgésbiztos, blokkcsavaros tekercsrendszer; Energiatakarékos energiacsökkentés az összes DC változatban
Műszaki adatok
- Hajtás típusa: emelő armatúra
- Fő szelep működési elve: membránszelep
- Kapcsolási funkció: be / ki
- Folyadékvezeték csatlakozási száma: 2
- Szelepfunkció kapcsolási pozícióinak száma: 2
- Beáramlás: az ülés felett
- Névleges nyomás max. (Folyadék): 16 bar
- AC feszültség: Igen
- Névleges teljesítmény: 16 W
- Tekercs típusa: blokk csavarozott
- Tekercs anyaga (fedele): EP (epoxigyanta)
- Orsó mérete: 49 mm
- Nyitási kapcsolási idő: 100 ms - 250 ms
- Zárási kapcsolási idő: 700 ms - 2 ms
- Szelep felépítése: szelep teljes
- Bekapcsolási áram AC: 120 VA
- Feszültség frekvencia: 50 Hz
- Termék típus
Membrán szelep
- Üzemi feszültség
24 V
- Üzemi nyomás (max.)
16 bar
- Ház anyaga
Nemesacél
- Csatlakozó
G 1
- Üzemi médium
Folyadék
- Média-hőmérséklet (tartomány)
-10 - +80 °C
- Gyártói szám
68510
- Kivitel
Vákuum végrehajtás
- Üzemi nyomás (min.)
0 bar
- Tömítőanyag
NBR
- Súly
1736 kg
- Médiahőmérséklet (max.)
+80 °C
- Média hőmérséklet (min.)
-10 °C
- Névleges távolság
25 mm
- Hossz
115 mm
- QNn érték
10.7 l/perc
IP65
- Max. környezeti hőmérséklet
+55 °C
- Hatás
Kényszervezérelt
- kv érték
10
Dokumentumok és letöltések
Adatlap
Adatlap 2350746 Bürkert Membrán szelep 68510 290 24 V G 1 Névleges távolság 25 mm Kényszervezérelt 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2350746 Bürkert Membrán szelep 68510 290 24 V G 1 Névleges távolság 25 mm Kényszervezérelt 1 db
Leírás
A 0290 szelep szervo-vezérlésű membránszelep, az S.EV sorozat. A szelep nyomáskülönbség nélkül nyit. A nyitási folyamatot a membrán és a horgony szoros összekapcsolása támogatja. Az integrált "soft-kick" funkció anyagbarát nyitást eredményez. Különböző membránanyagok állnak rendelkezésre az alkalmazástól függően. A házak választékát rozsdamentes acél változatok egészítik ki. A mágnes tekercseket kémiailag rendkívül ellenálló epoxival formázzák. Az elektromos energiafogyasztás csökkentése érdekében a "kick and drop" elektronikát az összes DC-változat tekercsébe zárják. A DIN EN 175301-803 A forma szerinti dugóval kapcsolatban a szelepek megfelelnek az IP65 védelmi osztálynak - a NEMA 4X rozsdamentes acél házzal kapcsolatban.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- Tartalmazza az eszköz foglalatát
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
