Name: Bürkert Pneumatikus szelep 5470 132489 2 - 8 bar 1 db
Brand: Bürkert
SKU: 3047089
Availability: BackOrder

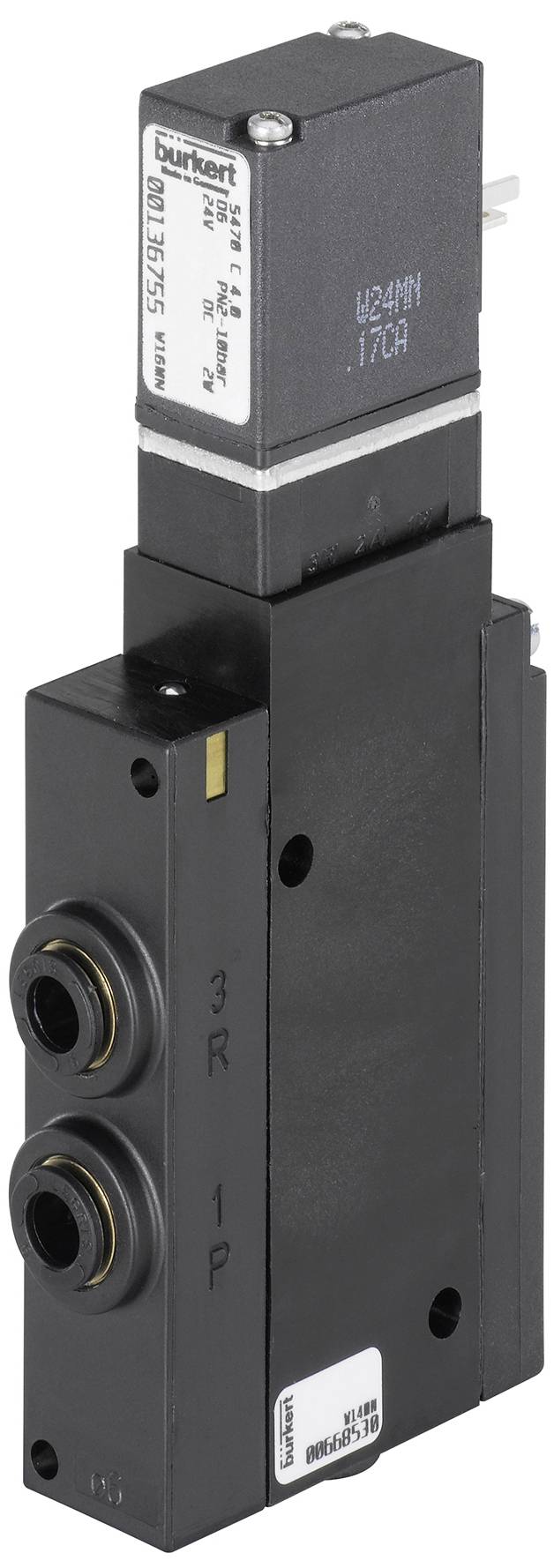

Egy fekete Bürkert márkájú mágnesszelep két csatlakozóval a bal oldalán, függőlegesen elhelyezve.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 11. 2. [H.]

30 db

Szám

Összesen (41 990 Ft / Darab)

41 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

4/2 utas pneumatikus szelep

Kompakt szelepes 3/2 és 4/2 utas változat
Sorba rendezhető szelepblokkként
Alacsony elektromos energiafogyasztás
Különféle pneumatikus csatlakozások
Masszív kivitel

Műszaki adatok

Hajtás - kézi működtetés Anyaga: PA (poliamid)
Berendezés (szelepsziget) - 1-es beosztási méret: 19 mm
Tömítőanyag - főszelep tömítés anyaga: NBR (nitril gumi)
Tömítőanyag - Pilot Control tömítés anyaga: FKM (fluorgumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 50 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 2 bar
Nyomás és hőmérséklet - Névleges nyomás max: 8 bar
Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
Elektromos csatlakozás - Elektromos csatlakozás típusa: C alakú csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: tápoldal
A készülék tulajdonságai - Termék alcsoport: Pneumatikus szelepek
A készülék jellemzői - visszaállítási típus: légrugó + mechanikus rugó
A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
A készülék tulajdonságai - Szelepvezérlés típusa: elektromos
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 25 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 20 ms
Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - integrált teljesítménycsökkentés: Nem
Névleges átmérő (Kv érték) - QNn érték (gáz): 300 l/perc
Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 0,9 mm
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 4 mm
Folyamat/cső csatlakozás - tápcsatlakozás típusa: karima
Folyamat / vonal csatlakozás - karima minta: FM07
Folyamat / vezeték csatlakozás - működő csatlakozás típusa: tömlőcsatlakozó
Folyamat / vezeték csatlakozás - üzemi csatlakozási helyzet: szelep alul
Folyamat / vonal csatlakozás - működő csatlakozás Anyaga: sárgaréz
Folyamat / vonal csatlakozás - üzemi csatlakozás átmérője (mm): 6 mm
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Igen
Feszültség - feszültség min / névleges feszültség: 24 V
Feszültség - Max feszültség / Névleges feszültség: 24 V
Feszültség - AC feszültség: Nem
Feszültség - DC feszültség: Igen
Tekercs (mag) - Elektromos teljesítményfelvétel min.: 1 W
Tekercs (mag) - Elektromos teljesítményfelvétel max.: 1 W
Tekercs (mag) - tekercs huzalozás LED: sz
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda redundáns: Nem
Anyagok - Főszelep Közeggel érintkező anyag: PA (poliamid)
Anyagok - Főszelep A környezettel érintkező anyag: PA (poliamid)
Anyagok - pilot vezérlés Közeggel érintkező anyag: PA (poliamid)
Anyagok - pilótavezérlés Környezetbe kerülő anyag: PA (poliamid)
Üzemmód - folyadékvezeték csatlakozási száma: 4
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: G - Nyitott nyugalmi helyzetben - Nyomáscsatlakozó 1 (P) a 2. Munkaportig (B), Munkanyílás 4 (A) A 3. Kimenethez (R) Nyitva G - Nyitott nyugalmi helyzetben - Nyomónyílás 1 (P) a 2-es (B) munkaporthoz, a 4-es (A) munkacsatlakozás a 3-as kimenethez (R) nyitva
Üzemmód - kézi üzemmód: igen
Üzemmód - kézi üzemmód: forgókar
Üzemmód - kézi működtetésű reteszelés: igen
Üzemmód - kézi működtetés csavarhorony: igen

Termék típus: Pneumatikus szelep

Üzemi hőmérséklet: -10 °C (min)

Üzemi hőmérséklet (min.): -10 °C

Gyártói szám: 132489

Üzemi nyomás (max.): 8 bar

Üzemi nyomás (min.): 2 bar

Üzemi nyomás tartomány: 2 - 8 bar

Cső átmérő: 4 mm

: IP65

Típus: 5470

Médiahőmérséklet (max.): 50 °C

Média hőmérséklet (min.): -10 °C

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3047089 Bürkert Pneumatikus szelep 5470 132489 2 - 8 bar 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047089 Bürkert Pneumatikus szelep 5470 132489 2 - 8 bar 1 db

Leírás

Az 5470-es típusú szelepek egy 6106-os típusú pilótaszelepes mágnesszelepből és egy pneumatikus szelepből állnak. A vezérlőszelep házában egy billenő armatúra hajlik meg, hasonlóan a billenőszelephez. Átkapcsolja a szelepet. A billenő enyhe billenő mozgása kopásmentes; alap kenés nem szükséges. Az 5470 R típus 3/2- és 4/2-utas szelepként kapható. A szelepek külön-külön is elhelyezhetők egy modulkarima segítségével. A csatlakozó modulokkal összepattinthatóak, így szelepblokkokat képezhetnek. A 2-es és 4-es munkacsatlakozáshoz különböző változatok léteznek.
