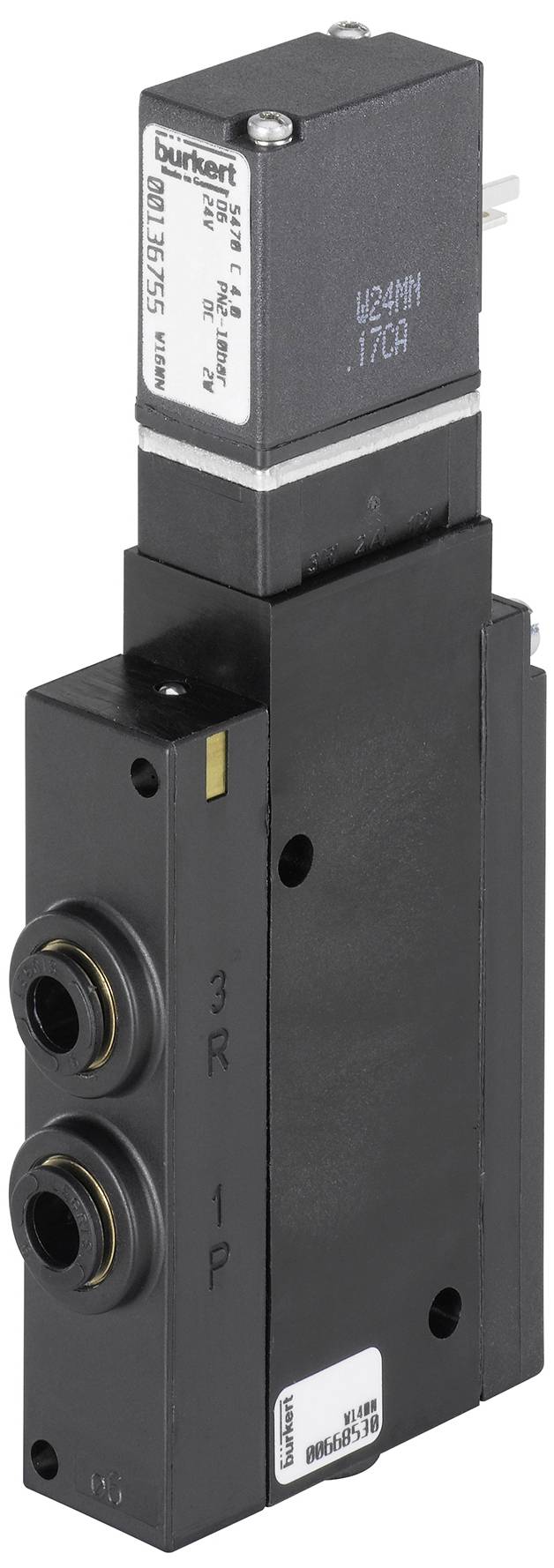

Bürkert Pneumatikus szelep 5470 133150 2 - 10 bar 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (33 063 Ft / Darab)
33 063 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
4/2 utas pneumatikus szelep
- Kompakt szelepes 3/2 és 4/2 utas változat
- Sorba rendezhető szelepblokkként
- Alacsony elektromos energiafogyasztás
- Különféle pneumatikus csatlakozások
- Masszív kivitel
Műszaki adatok
- Hajtás - kézi működtetés Anyaga: PA (poliamid)
- Berendezés (szelepsziget) - 1-es beosztási méret: 19 mm
- Tömítőanyag - főszelep tömítés anyaga: NBR (nitril gumi)
- Tömítés anyaga - pilótavezérlő tömítés anyaga: FKM (fluorgumi)
- Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Közeghőmérséklet max: 50 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
- Nyomás és hőmérséklet - névleges nyomás min: 2 bar
- Nyomás és hőmérséklet - Névleges nyomás max: 10 bar
- Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
- Elektromos csatlakozás - Elektromos csatlakozás típusa: C alakú csatlakozó minta a DIN EN 175301-803 szerint
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: tápoldal
- A készülék tulajdonságai - Termék alcsoport: Pneumatikus szelepek
- A készülék jellemzői - visszaállítási típus: légrugó + mechanikus rugó
- A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
- A készülék tulajdonságai - Szelepvezérlés típusa: elektromos
- Készülék tulajdonságai - Nyitott kapcsolási idő max.: 15 ms
- Készülék tulajdonságai - kapcsolási idő zárás max.: 12 ms
- Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- A készülék tulajdonságai - Integrált teljesítménycsökkentés: Nem
- Névleges átmérő (Kv érték) - QNn érték (gáz): 300 l/min
- Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 1,2 mm
- Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 4 mm
- Folyamat/cső csatlakozás - tápcsatlakozás típusa: karima
- Folyamat / vonal csatlakozás - karima minta: FM07
- Folyamat / vezeték csatlakozás - működő csatlakozás típusa: tömlőcsatlakozó
- Folyamat / vezeték csatlakozás - üzemi csatlakozási helyzet: szelep alul
- Folyamat / vonal csatlakozás - működő csatlakozás Anyaga: sárgaréz
- Folyamat / vonal csatlakozás - üzemi csatlakozás átmérője (mm): 6 mm
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
- Feszültség - Akkumulátor feszültség: Igen
- Feszültség - feszültség min / névleges feszültség: 24 V
- Feszültség - Max feszültség / Névleges feszültség: 24 V
- Feszültség - AC feszültség: Nem
- Feszültség - DC feszültség: Igen
- Tekercs (mag) - Elektromos teljesítményfelvétel min.: 2 W
- Tekercs (mag) - Elektromos teljesítményfelvétel max.: 2 W
- Tekercs (mag) - tekercs huzalozás LED: sz
- Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
- Tekercs (mag) - tekercs huzalozás egyenirányító: sz
- Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda redundáns: Nem
- Anyagok - Főszelep Közeggel érintkező anyag: PA (poliamid)
- Anyagok - Főszelep A környezettel érintkező anyag: PA (poliamid)
- Anyagok - pilot vezérlés Közeggel érintkező anyag: PA (poliamid)
- Anyagok - pilótavezérlés Környezetbe kerülő anyag: PA (poliamid)
- Üzemmód - folyadékvezeték csatlakozási száma: 4
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - szelepfunkció: G - Nyitott nyugalmi helyzetben - Nyomáscsatlakozó 1 (P) a 2. Munkanyíláshoz (B), Munkaport 4 (A) A 3. Kimenethez (R) Nyitva G - Nyitott nyugalmi helyzetben - Nyomónyílás 1 (P) a 2-es (B) munkaporthoz, a 4-es (A) munkacsatlakozás a 3-as kimenethez (R) nyitva
- Üzemmód - kézi üzemmód: igen
- Üzemmód - kézi üzemmód: forgókar
- Üzemmód - kézi működtetésű reteszelés: igen
- Üzemmód - kézi működtetés csavarhorony: igen
- Termék típus
Pneumatikus szelep
- Üzemi hőmérséklet
-10 °C (min)
- Üzemi hőmérséklet (min.)
-10 °C
- Gyártói szám
133150
- Üzemi nyomás (max.)
10 bar
- Üzemi nyomás (min.)
2 bar
- Üzemi nyomás tartomány
2 - 10 bar
- Működtető eszköz
Sűrített levegő
- Cső átmérő
6 mm
IP65
- Típus
5470
- Médiahőmérséklet (max.)
50 °C
- Média hőmérséklet (min.)
-10 °C
Dokumentumok és letöltések
Adatlap
Adatlap 3047092 Bürkert Pneumatikus szelep 5470 133150 2 - 10 bar 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3047092 Bürkert Pneumatikus szelep 5470 133150 2 - 10 bar 1 db
Leírás
Az 5470-es típusú szelepek egy 6106-os típusú vezérlőszelepes mágnesszelepből és egy pneumatikus szelepből állnak. A vezérlőszelep házában egy billenő armatúra hajlik meg, hasonlóan a billenőszelephez. Átkapcsolja a szelepet. A billenő enyhe billenő mozgása kopásmentes; alap kenés nem szükséges. Az 5470 R típus 3/2- és 4/2-utas szelepként kapható. A szelepek külön-külön is elhelyezhetők egy modulkarima segítségével. A csatlakozó modulokkal összepattintva szelepblokkokat képezhetnek. A 2-es és 4-es munkacsatlakozásokhoz különböző változatok léteznek.
