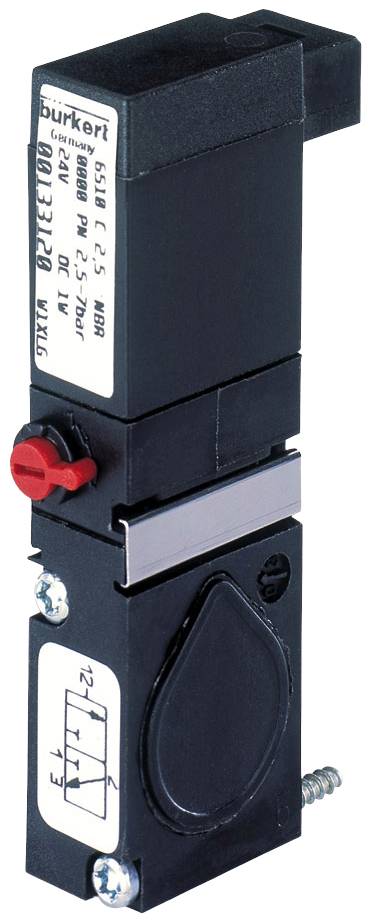

Bürkert Pneumatikus szelep 6510 184307 2.5 - 10 bar 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (23 614 Ft / Darab)
23 614 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
3/2 utas pneumatikus szelep 10 mm
- Kompakt kivitel
- Gyors kapcsolási idők
- Alacsony elektromos energiafogyasztás
Műszaki adatok
- Hajtás - kézi működtetés Anyaga: kézi működtetés nem elérhető
- Berendezés (szelepsziget) - 1-es beosztási méret: 11 mm
- Tömítőanyag - főszelep tömítés anyaga: NBR (nitril gumi)
- Tömítőanyag - Pilot Control tömítés anyaga: FKM (fluorgumi)
- Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Közeghőmérséklet max: 50 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
- Nyomás és hőmérséklet - névleges nyomás min: 2,5 bar
- Nyomás és hőmérséklet - Névleges nyomás max: 10 bar
- Elektromos csatlakozás - készülék aljzat a szállításban: nem tartozék
- Elektromos csatlakozás - Elektromos csatlakozás típusa: dugó - téglalap osztás 5.08
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: tápoldal
- Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2
- Elektromos csatlakozás - Elektromos csatlakozás polaritása: jobb érintkezős pozitív pólus
- A készülék tulajdonságai - Termék alcsoport: Pneumatikus szelepek
- A készülék jellemzői - visszaállítási típus: légrugó + mechanikus rugó
- A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
- A készülék tulajdonságai - Szelepvezérlés típusa: elektromos
- Készülék tulajdonságai - Nyitott kapcsolási idő max.: 10 ms
- Készülék tulajdonságai - kapcsolási idő zárás max.: 15 ms
- A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- A készülék tulajdonságai - Integrált teljesítménycsökkentés: Nem
- A készülék jellemzői - Rögzítés típusa: műanyag vágócsavarok
- A készülék tulajdonságai - szerelési méretek: M2 x 20
- A készülék tulajdonságai - Rögzítési anyag: acél
- Névleges átmérő (Kv érték) - QNn érték (gáz): 150 l/perc
- Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 0,6 mm
- Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 2,5 mm
- Folyamat/cső csatlakozás - tápcsatlakozás típusa: karima
- Folyamat / vonal csatlakozás - karima minta: FM08
- Folyamat/cső csatlakozás - működő csatlakozás típusa: karima
- Folyamat / vonal csatlakozás - működő csatlakozási helyzet: a pneumatikus modulon
- Folyamat / vonal csatlakozás - működő csatlakozási karima minta: FM08
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP20
- Feszültség - Akkumulátor feszültség: Igen
- Feszültség - feszültség min / névleges feszültség: 24 V
- Feszültség - Max feszültség / Névleges feszültség: 24 V
- Feszültség - AC feszültség: Nem
- Feszültség - DC feszültség: Nem
- Tekercs (mag) - Tekercsméret: 10 mm
- Tekercs (mag) - Elektromos teljesítményfelvétel min.: 0,8 W
- Tekercs (mag) - Elektromos teljesítményfelvétel max.: 0,8 W
- Tekercs (mag) - tekercs huzalozás LED: sz
- Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
- Tekercs (mag) - tekercs huzalozás egyenirányító: sz
- Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda redundáns: Nem
- Anyagok - Főszelep Közeggel érintkező anyag: PA (poliamid)
- Anyagok - Főszelep A környezettel érintkező anyag: PA (poliamid)
- Anyagok - pilot vezérlés Közeggel érintkező anyag: PPS (polifenilén-szulfid)
- Anyagok - kísérleti vezérlés A környezettel érintkező anyag: PPS (polifenilén-szulfid)
- Üzemmód - Folyadékvezeték csatlakozás Szám: 3
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - szelep funkció: C - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC), 2. munkacsatlakozó (A/OUT) a 3. nyílásba (R/NO) nyitva C - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó ( P/NC), a 2. munkaport (A/OUT) a 3. csatlakozóhoz (R/NO) nyitva
- Üzemmód - kézi üzemmód: Nem
- Üzemmód - Kézi üzemmód Típus: Nem áll rendelkezésre
- Üzemmód - kézi működtetés Zárolás: kézi működtetés nem elérhető
- Üzemmód - Kézi működtetés Csavarhorony: kézi működtetés nem elérhető
- Termék típus
Pneumatikus szelep
- Üzemi hőmérséklet
-10 °C (min)
- Üzemi hőmérséklet (min.)
-10 °C
- Gyártói szám
184307
- Üzemi nyomás (max.)
10 bar
- Üzemi nyomás (min.)
2.5 bar
- Üzemi nyomás tartomány
2.5 - 10 bar
- Működtető eszköz
Sűrített levegő
- Cső átmérő
2.5 mm
IP20
- Típus
6510
- Médiahőmérséklet (max.)
50 °C
- Média hőmérséklet (min.)
-10 °C
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 3046948 Bürkert Pneumatikus szelep 6510 184307 2.5 - 10 bar 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3046948 Bürkert Pneumatikus szelep 6510 184307 2.5 - 10 bar 1 db
Leírás
A 6510-es típus egy 6144 típusú pilótaszárnyú mágnesszelepből és egy pneumatikus ülésszelepből áll. A flipper-működtető rendszer lehetővé teszi a magas nyomások alacsony energiafogyasztással és rövid kapcsolási időkkel történő kapcsolását. Minden szelep alapkivitelben kézi vészműködtetéssel van felszerelve. A 6510-es típus sorba rendezhető és hátsó dugaszoló csatlakozással elsősorban a 8640-es típusú szelepszigeteken, elöl dugaszoló csatlakozással pedig elsősorban szeleptömbökön használható pneumatikus hajtások vezérlésére.
