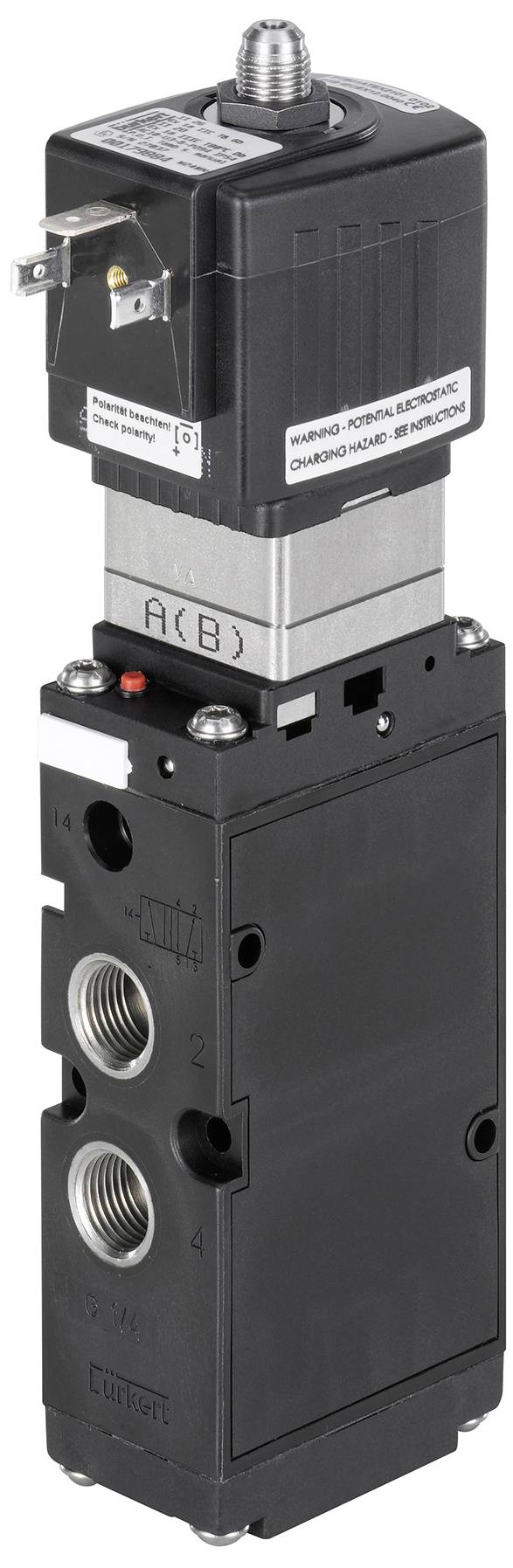

Bürkert Pneumatikus szelep 6519 132468 2 - 10 bar 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
40 db
Szám
Összesen (44 874 Ft / Darab)
44 874 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
5/2 utas pneumatikus szelep 32mm
- Nagy áramlás
- Alacsony elektromos energiafogyasztás
- Egyszeres vagy blokk összeszerelés
- Standard, Ex mb, Ex eb mb és Ex ia változatok
- Aljzat G 1/4”, NPT 1/4” és NAMUR karima
Műszaki adatok
- Hajtás - kézi működtetés Anyaga: PA (poliamid)
- Berendezés (szelepsziget) - 1-es beosztási méret: 33 mm
- Tömítőanyag - főszelep tömítés anyaga: PUR (poliuretán)
- Tömítőanyag - Pilot Control tömítés anyaga: FKM (fluorgumi)
- Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Közeghőmérséklet max: 50 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -25 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
- Nyomás és hőmérséklet - névleges nyomás min: 2 bar
- Nyomás és hőmérséklet - Névleges nyomás max: 10 bar
- Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
- Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: tápoldal
- A készülék tulajdonságai - Termék alcsoport: Pneumatikus szelepek
- A készülék jellemzői - visszaállítási típus: légrugó + mechanikus rugó
- A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
- A készülék tulajdonságai - Szelepvezérlés típusa: elektromos
- Készülék tulajdonságai - Nyitott kapcsolási idő max.: 20 ms
- Készülék tulajdonságai - kapcsolási idő zárás max.: 40 ms
- Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- A készülék tulajdonságai - Integrált teljesítménycsökkentés: Nem
- Névleges átmérő (Kv érték) - QNn érték (gáz): 1300 l/perc
- Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 1,2 mm
- Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 8 mm
- Folyamat/csőcsatlakozás – Tápcsatlakozás átmérője (hüvelyk): 1/4 hüvelyk
- Folyamat/cső csatlakozás - tápcsatlakozás típusa: belső menet
- Folyamat / vonal csatlakozás - tápcsatlakozás Menet típusa: G
- Folyamat / vonal csatlakozás - karima minta: FM02
- Folyamat/vonal csatlakozás – Munkakapcsolat átmérője (hüvelyk): 1/4 hüvelyk
- Folyamat/cső csatlakozás - működő csatlakozás típusa: belső menet
- Folyamat / vonal kapcsolat - működő kapcsolat Menet típusa: G
- Folyamat / vonal csatlakozás - működő csatlakozási helyzet: a tápoldallal szemben
- Folyamat / vonal csatlakozás - működő csatlakozás Anyaga: sárgaréz
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
- Feszültség - Akkumulátor feszültség: Nem
- Feszültség - Minimális feszültség / Névleges feszültség: 230 V
- Feszültség - Max. feszültség / Névleges feszültség: 230 V
- Feszültség - AC feszültség: Igen
- Feszültség - DC feszültség: Nem
- Tekercs (mag) - Tekercs mérete: 32 mm
- Tekercs (mag) - Elektromos teljesítményfelvétel min.: 2 W
- Tekercs (mag) - Elektromos teljesítményfelvétel max.: 2 W
- Tekercs (mag) - tekercs huzalozás LED: sz
- Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
- Tekercs (mag) - tekercs huzalozás egyenirányító: sz
- Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda redundáns: Nem
- Anyagok - Főszelep Közeggel érintkező anyag: PA (poliamid)
- Anyagok - Főszelep A környezettel érintkező anyag: PA (poliamid)
- Anyagok - pilot vezérlés Közeggel érintkező anyag: PA (poliamid)
- Anyagok - pilótavezérlés Környezetbe kerülő anyag: PA (poliamid)
- Üzemmód - Fluidvezeték csatlakozási száma: 5
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - szelepfunkció: H/Z - Nyitott nyugalmi helyzetben - Nyomáscsatlakozó 1 a Munkanyíláshoz 2, Munkanyílás 4 Az 5. Kimenethez nyitva, Kimenet 3 zárva, Kimenet 3 Zárva H/Z - Nyitott nyugalmi helyzetben - Nyomás az 1. port a 2. munkaporthoz, a 4. munkaport az 5. kimenethez nyitva, a 3. kimenet zárva
- Üzemmód - kézi működtetés: igen
- Üzemmód - kézi üzemmód: forgókar és gombgomb kombinálva
- Üzemmód - kézi működtetésű reteszelés: igen
- Üzemmód - kézi működtetés csavarhorony: igen
- Feszültség Frekvencia: 50/60 Hz
- Termék típus
Pneumatikus szelep
- Üzemi hőmérséklet
-10 °C (min)
- Üzemi hőmérséklet (min.)
-10 °C
- Gyártói szám
132468
- Üzemi nyomás (max.)
10 bar
- Üzemi nyomás (min.)
2 bar
- Üzemi nyomás tartomány
2 - 10 bar
- Működtető eszköz
Sűrített levegő
IP65
- Típus
6519
- Médiahőmérséklet (max.)
50 °C
- Média hőmérséklet (min.)
-10 °C
Dokumentumok és letöltések
Adatlap
Adatlap 3047090 Bürkert Pneumatikus szelep 6519 132468 2 - 10 bar 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3047090 Bürkert Pneumatikus szelep 6519 132468 2 - 10 bar 1 db
Leírás
A 6518-as típus egy előirányzott 3/2-utas szelep, a 6519-es típus pedig egy 3/2-, 5/2- vagy 5/3-utas szelep. Együtt sorozatot alkotnak. A szelepek egyenként vagy blokkon is használhatók. Állandó levegőfogyasztás nélkül működnek, és kettős vagy egyszeres működésű hajtások vezérlésére szolgálnak. A kiváló minőségű anyagok felhasználása lehetővé teszi a szelepek szabad levegőn és vegyi környezetben történő használatát is. A sorozat Ex-engedéllyel és NAMUR karimamintával rendelkező eszközöket tartalmaz. A C, D és H monostabil szelepmódokkal az IEC 61508 szabványnak megfelelő SIL2 biztonsági szint érhető el, a biztonsági berendezés felépítésétől függően.
