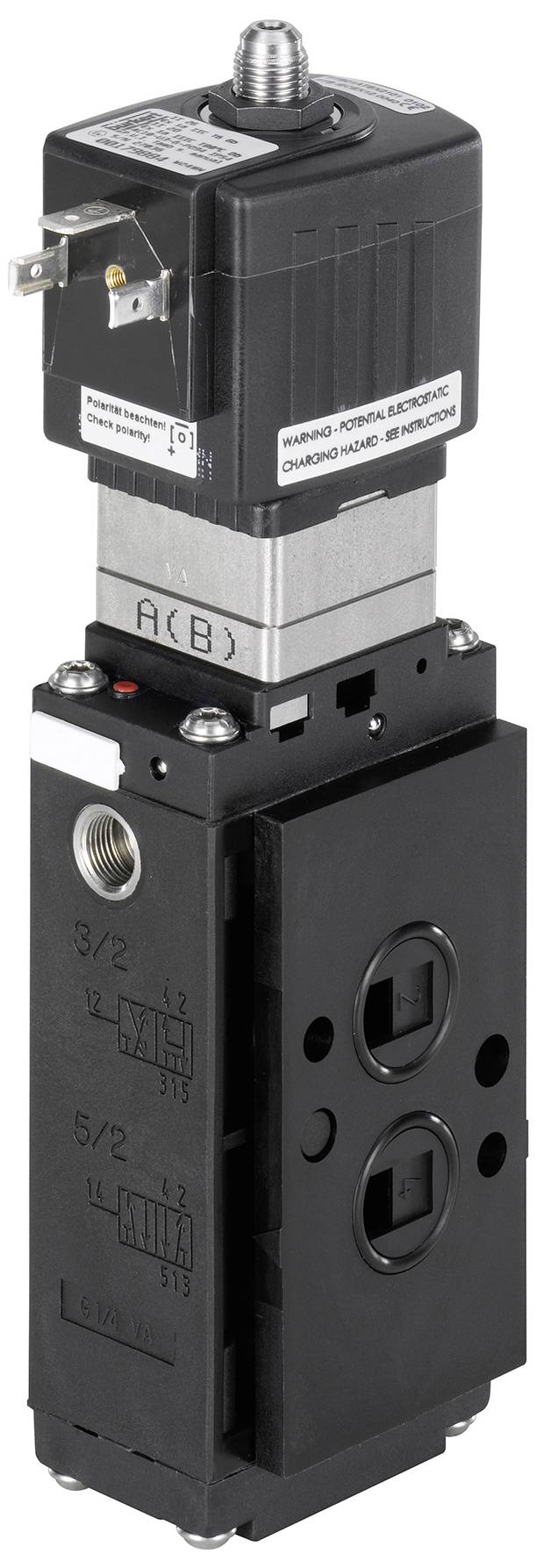

Bürkert Pneumatikus szelep 6519 20000901 2 - 10 bar 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (93 693 Ft / Darab)
93 693 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
3/2 és 5/2 utas pneumatikus szelep 32mm
- Nagy áramlás
- Alacsony elektromos energiafogyasztás
- Egyszeres vagy blokk összeszerelés
- Standard, Ex mb, Ex eb mb és Ex ia változatok
- Aljzat G 1/4”, NPT 1/4” és NAMUR karima
Műszaki adatok
- Hajtás - kézi működtetés Anyaga: kézi működtetés nem elérhető
- Berendezés (szelepsziget) - 1-es beosztási méret: 33 mm
- Tömítőanyag - főszelep tömítés anyaga: PUR (poliuretán)
- Tömítőanyag - Pilot Control tömítés anyaga: FKM (fluorgumi)
- Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Közeghőmérséklet max: 50 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -25 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
- Nyomás és hőmérséklet - névleges nyomás min: 2 bar
- Nyomás és hőmérséklet - Névleges nyomás max: 10 bar
- Elektromos csatlakozás - készülék aljzat a szállításban: nem tartozék
- Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: tápoldal
- A készülék tulajdonságai - Termék alcsoport: Pneumatikus szelepek
- A készülék jellemzői - visszaállítási típus: légrugó + mechanikus rugó
- A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
- A készülék tulajdonságai - Szelepvezérlés típusa: elektromos
- Készülék tulajdonságai - Nyitott kapcsolási idő max.: 20 ms
- Készülék tulajdonságai - kapcsolási idő zárás max.: 40 ms
- A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- A készülék tulajdonságai - Integrált teljesítménycsökkentés: Nem
- Névleges átmérő (Kv érték) - QNn érték (gáz): 900 l/perc
- Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 0,9 mm
- Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 6 mm
- Folyamat/csőcsatlakozás – Tápcsatlakozás átmérője (hüvelyk): 1/4 hüvelyk
- Folyamat/cső csatlakozás - tápcsatlakozás típusa: belső menet
- Folyamat / vonal csatlakozás - tápcsatlakozás Menet típusa: G
- Folyamat / vonal csatlakozás - karima minta: FM02
- Folyamat/cső csatlakozás - működő csatlakozás típusa: karima
- Folyamat / vonal csatlakozás - üzemi csatlakozási helyzet: a tápoldallal szemben
- Folyamat / vonal csatlakozás - működő csatlakozás Anyag: PA (poliamid)
- Folyamat / vonal csatlakozás - működő csatlakozási karima minta: NAMUR
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
- Feszültség - Akkumulátor feszültség: Igen
- Feszültség - feszültség min / névleges feszültség: 11,1 V
- Feszültség - feszültség max / névleges feszültség: 11,1 V
- Feszültség - AC feszültség: Nem
- Feszültség - DC feszültség: Igen
- Tekercs (mag) - Tekercsméret: 40 mm
- Tekercs (mag) - Tekercsellenállás: 481 ohm
- Tekercs (mag) - Elektromos teljesítményfelvétel min.: 0,3 W
- Tekercs (mag) - Elektromos teljesítményfelvétel max.: 0,3 W
- Tekercs (mag) - tekercs huzalozás LED: sz
- Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
- Tekercs (mag) - tekercs huzalozás egyenirányító: sz
- Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda redundáns: Nem
- Anyagok - Főszelep Közeggel érintkező anyag: PA (poliamid)
- Anyagok - Főszelep A környezettel érintkező anyag: PA (poliamid)
- Anyagok - pilot vezérlés Közeggel érintkező anyag: rozsdamentes acél
- Anyagok - pilot vezérlés Környezetbe kerülő anyag: rozsdamentes acél
- Üzemmód - Fluidvezeték csatlakozási száma: 5
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Működése - Szelep funkciója: W - Nyitott nyugalmi helyzetben - Nyomáscsatlakozó 1 a munkaporthoz 2, Munkacsatlakozó 4 az 5-ös kimenethez nyitva, A 3-as kimenet zárva W - Nyitva nyugalmi helyzetben - Nyomáscsatlakozó 1 a munkacsatlakozóhoz 2, Munka az 5-ös kimenet 4-es portja nyitva, a 3-as kimenet zárva
- Üzemmód - kézi üzemmód: Nem
- Üzemmód - Kézi üzemmód Típus: Nem áll rendelkezésre
- Üzemmód - kézi működtetés Zárolás: kézi működtetés nem elérhető
- Üzemmód - Kézi működtetés Csavarhorony: kézi működtetés nem elérhető
- Engedélyek - Tekercsáram min.: 23 mA
- Jóváhagyás típusa: ATEX, IECExATEX, IECEx
- Jóváhagyás típusa: II 2 G Ex ia IIC T6 Gb/ II 2 D Ex ia IIIC T135°C Db, tekercsméret 6, Ex ia IIC T6 Gb/ Ex ia IIIC T135°C Db, tekercsméret 6
- Termék típus
Pneumatikus szelep
- Üzemi hőmérséklet
-10 °C (min)
- Üzemi hőmérséklet (min.)
-10 °C
- Gyártói szám
20000901
- Üzemi nyomás (max.)
10 bar
- Üzemi nyomás (min.)
2 bar
- Üzemi nyomás tartomány
2 - 10 bar
- Működtető eszköz
Sűrített levegő
IP65
- Típus
6519
- Médiahőmérséklet (max.)
50 °C
- Média hőmérséklet (min.)
-10 °C
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3048003 Bürkert Pneumatikus szelep 6519 20000901 2 - 10 bar 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3048003 Bürkert Pneumatikus szelep 6519 20000901 2 - 10 bar 1 db
Leírás
A 6518-as típus egy előirányzott 3/2-utas szelep, a 6519-es típus pedig egy 3/2-, 5/2- vagy 5/3-utas szelep. Együtt sorozatot alkotnak. A szelepek egyenként vagy blokkon is használhatók. Állandó levegőfogyasztás nélkül működnek, és kettős vagy egyszeres működésű hajtások vezérlésére szolgálnak. A kiváló minőségű anyagok felhasználása lehetővé teszi a szelepek szabad levegőn és vegyi környezetben történő használatát is. A sorozat Ex-engedéllyel és NAMUR karimamintával rendelkező eszközöket tartalmaz. A C, D és H monostabil szelepmódokkal az IEC 61508 szabványnak megfelelő SIL2 biztonsági szint érhető el, a biztonsági berendezés felépítésétől függően.
