Name: Bürkert Pneumatikus szelep 6519 350490 2 - 10 bar 1 db
Brand: Bürkert
SKU: 3047553
Availability: BackOrder

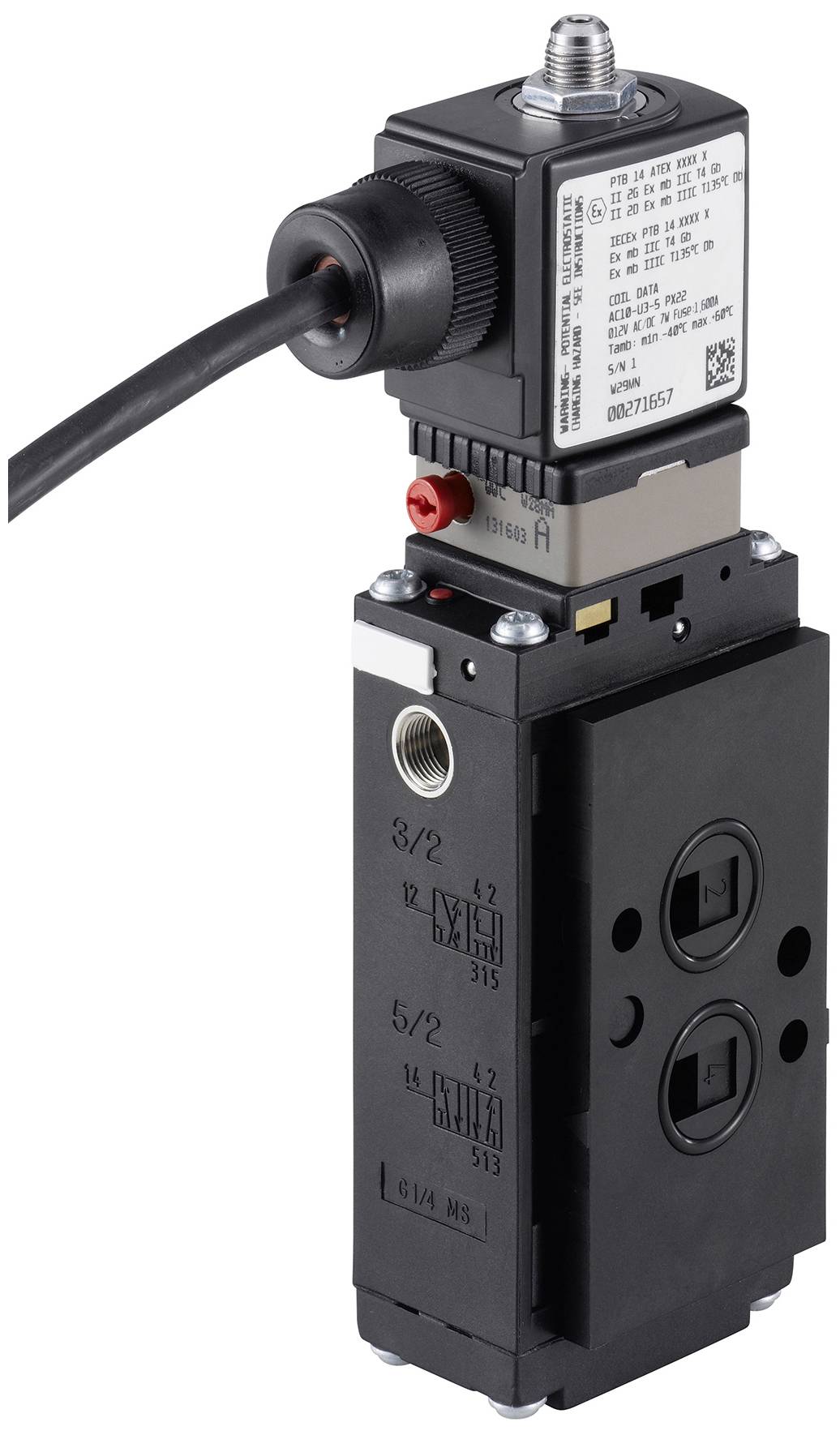

Elektromosan vezérelt szelep, fekete házban, két csatlakozóval, csatlakozási méreteket és szelepvezérlési típusokat jelölő feliratokkal.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 28. [Sze.]

1 db

Szám

Összesen (108 990 Ft / Darab)

108 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

3/2 és 5/2 utas pneumatikus szelep 32mm

Nagy áramlás
Alacsony elektromos energiafogyasztás
Egyetlen vagy blokk összeállítás
Standard, Ex mb, Ex eb mb és Ex ia változatok
Aljzat G 1/4”, NPT 1/4” és NAMUR karima

Műszaki adatok

Hajtás - kézi működtetés Anyaga: PA (poliamid)
Berendezés (szelepsziget) - 1-es beosztási méret: 33 mm
Tömítőanyag - főszelep tömítés anyaga: PUR (poliuretán)
Tömítőanyag - Pilot Control tömítés anyaga: FKM (fluorgumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 50 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -25 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 2 bar
Nyomás és hőmérséklet - Névleges nyomás max: 10 bar
Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
Elektromos csatlakozás - Elektromos csatlakozás típusa: vonalkábel
Elektromos csatlakozás - Elektromos csatlakozási helyzet: tápoldal
Elektromos csatlakozás - Elektromos csatlakozókábel hossza: 3000 mm
A készülék tulajdonságai - Termék alcsoport: Pneumatikus szelepek
A készülék jellemzői - visszaállítási típus: légrugó + mechanikus rugó
A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
A készülék tulajdonságai - Szelepvezérlés típusa: elektromos
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 20 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 40 ms
A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Integrált teljesítménycsökkentés: Nem
Névleges átmérő (Kv érték) - QNn érték (gáz): 900 l/perc
Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 1,2 mm
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 6 mm
Folyamat/csőcsatlakozás - Tápcsatlakozás átmérője (hüvelyk): 1/4 hüvelyk
Folyamat/cső csatlakozás - tápcsatlakozás típusa: belső menet
Folyamat / vonal csatlakozás - tápcsatlakozás Menet típusa: G
Folyamat / vonal csatlakozás - karima minta: FM02
Folyamat/cső csatlakozás - működő csatlakozás típusa: karima
Folyamat / vonal csatlakozás - működő csatlakozási helyzet: a tápoldallal szemben
Folyamat / vonal csatlakozás - működő csatlakozás Anyag: PA (poliamid)
Folyamat / vonal csatlakozás - működő csatlakozási karima minta: NAMUR
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Igen
Feszültség - Minimális feszültség / Névleges feszültség: 24 V
Feszültség - Max feszültség / Névleges feszültség: 24 V
Feszültség - AC feszültség: Igen
Feszültség - DC feszültség: Igen
Tekercs (mag) - Tekercsméret: 40 mm
Tekercs (mag) - Elektromos teljesítményfelvétel min.: 1,8 W
Tekercs (mag) - Elektromos teljesítményfelvétel max.: 1,8 W
Tekercs (mag) - tekercs huzalozás LED: sz
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: Igen
Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda redundáns: Nem
Anyagok - Főszelep Közeggel érintkező anyag: PA (poliamid)
Anyagok - Főszelep A környezettel érintkező anyag: PA (poliamid)
Anyagok - pilot vezérlés Közeggel érintkező anyag: PA (poliamid)
Anyagok - pilótavezérlés Környezetbe kerülő anyag: PA (poliamid)
Üzemmód - Fluidvezeték csatlakozási száma: 5
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelep funkció: W - Nyitott nyugalmi helyzetben - Nyomáscsatlakozó 1 a munkacsatlakozóhoz 2, Munkanyílás 4 az 5-ös kimenethez nyitva, Kimenet 3 zárva W - Nyitva nyugalmi helyzetben - Nyomáscsatlakozó 1 a Munkanyíláshoz 2, Munkavégzés az 5-ös kimenet 4-es portja nyitva, a 3-as kimenet zárva
Üzemmód - kézi működtetés: igen
Üzemmód - kézi üzemmód: forgókar és gombgomb kombinálva
Üzemmód - kézi működtetésű reteszelés: igen
Üzemmód - kézi működtetés csavarhorony: igen
Jóváhagyás típusa: ATEX, IECExATEX, IECEx
Jóváhagyás típusa: II 2 G mb IIC T6 Gb; II 2 D mb IIIC T80 °C Db; Egyszerelvény, mb IIC T6 Gb; mb IIIC T80 °C Db; Egyszeri összeszerelés
Feszültség Frekvencia: 50/60 Hz

Termék típus: Pneumatikus szelep

Kijelzési tartomány (min.): 2 bar

Kijelzési tart. (max.): 10 bar

Üzemi hőmérséklet: -10 °C (min)

Üzemi hőmérséklet (min.): -10 °C

Gyártói szám: 350490

Üzemi nyomás (max.): 10 bar

Üzemi nyomás (min.): 2 bar

Üzemi nyomás tartomány: 2 - 10 bar

Működtető eszköz: Sűrített levegő

: IP65

Típus: 6519

Médiahőmérséklet (max.): 50 °C

Média hőmérséklet (min.): -10 °C

Dokumentumok és letöltések

Adatlap

Adatlap 3047553 Bürkert Pneumatikus szelep 6519 350490 2 - 10 bar 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047553 Bürkert Pneumatikus szelep 6519 350490 2 - 10 bar 1 db

Leírás

A 6518-as típus egy előirányzott 3/2-utas szelep, a 6519-es típus pedig egy 3/2-, 5/2- vagy 5/3-utas szelep. Együtt sorozatot alkotnak. A szelepek egyenként vagy blokkon is használhatók. Állandó levegőfogyasztás nélkül működnek, és kettős vagy egyszeres működésű hajtások vezérlésére szolgálnak. A kiváló minőségű anyagok felhasználása lehetővé teszi a szelepek szabad levegőn és vegyi környezetben történő használatát is. A sorozat Ex-engedéllyel és NAMUR karimamintával rendelkező eszközöket tartalmaz. A C, D és H monostabil szelepmódokkal az IEC 61508 szabványnak megfelelő SIL2 biztonsági szint érhető el, a biztonsági berendezés felépítésétől függően.

Ez a szöveg gépi fordítással készült.
