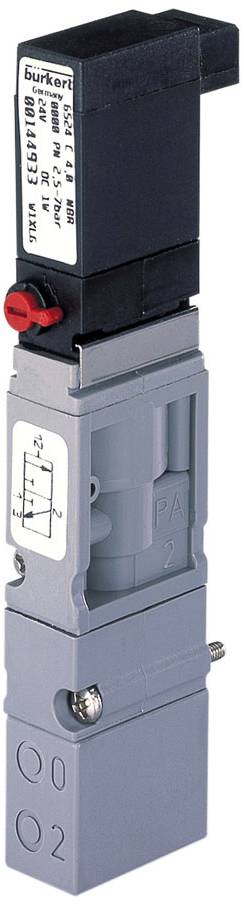

Bürkert Pneumatikus szelep 6524 186260 2.5 - 10 bar 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (55 110 Ft / Darab)
55 110 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2x3/2 utas pneumatikus szelep 10 mm
- Kompakt kivitel
- Második csatlakozás a kikapcsolási funkcióhoz
- Alacsony elektromos energiafogyasztás
- Gyors kapcsolási idők
Műszaki adatok
- Hajtás - kézi működtetés Anyaga: PA (poliamid)
- Berendezés (szelepsziget) - 1-es beosztási méret: 11 mm
- Tömítőanyag - főszelep tömítés anyaga: FKM (fluorgumi)
- Tömítőanyag - Pilot Control tömítés anyaga: FKM (fluorgumi)
- Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Közeghőmérséklet max: 50 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
- Nyomás és hőmérséklet - névleges nyomás min: 2,5 bar
- Nyomás és hőmérséklet - Névleges nyomás max: 10 bar
- Elektromos csatlakozás - készülék aljzat a szállításban: nem tartozék
- Elektromos csatlakozás - Elektromos csatlakozás típusa: téglalap alakú dugó, 2,54 mm, 3 tűs
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: tápoldal
- Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 3
- Elektromos csatlakozás - Elektromos csatlakozás Polaritás: középső érintkező pozitív pólus
- A készülék tulajdonságai - Termék alcsoport: Pneumatikus szelepek
- A készülék jellemzői - visszaállítási típus: légrugó + mechanikus rugó
- A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
- A készülék tulajdonságai - Szelepvezérlés típusa: elektromos
- Készülék tulajdonságai - Nyitott kapcsolási idő max.: 15 ms
- Készülék tulajdonságai - kapcsolási idő zárás max.: 20 ms
- A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- Eszköz tulajdonságai - Integrált teljesítménycsökkentés: Igen
- A készülék tulajdonságai - Rögzítés típusa: Metrikus csavarok
- A készülék tulajdonságai - szerelési méretek: M2 x 28
- A készülék tulajdonságai - Rögzítési anyag: acél
- Névleges átmérő (Kv érték) - QNn érték (gáz): 300 l/perc
- Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 0,6 mm
- Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 4 mm
- Folyamat/cső csatlakozás - tápcsatlakozás típusa: karima
- Folyamat / vonal csatlakozás - karima minta: FM20
- Folyamat/cső csatlakozás - működő csatlakozás típusa: karima
- Folyamat / vonal csatlakozás - működő csatlakozási helyzet: a pneumatikus modulon
- Folyamat / vonal csatlakozás - működő csatlakozási karima minta: FM20
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP20
- Feszültség - Akkumulátor feszültség: Igen
- Feszültség - feszültség min / névleges feszültség: 24 V
- Feszültség - Max. feszültség / Névleges feszültség: 24 V
- Feszültség - AC feszültség: Nem
- Feszültség - DC feszültség: Nem
- Tekercs (mag) - Tekercsméret: 10 mm
- Tekercs (mag) - Elektromos teljesítményfelvétel min.: 0,8 W
- Tekercs (mag) - Elektromos teljesítményfelvétel max.: 0,8 W
- Tekercs (mag) - tekercs huzalozás LED: sz
- Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
- Tekercs (mag) - tekercs huzalozás egyenirányító: sz
- Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda redundáns: Nem
- Tekercs (mag) - Elektromos teljesítményfelvétel 2 perc: 0,8 W
- Tekercs (mag) - Elektromos teljesítményfelvétel 2 max.: 0,8 W
- Anyagok - Főszelep Közeggel érintkező anyag: PA (poliamid)
- Anyagok - Főszelep A környezettel érintkező anyag: PA (poliamid)
- Anyagok - pilot vezérlés Közeggel érintkező anyag: PPS (polifenilén-szulfid)
- Anyagok - kísérleti vezérlés A környezettel érintkező anyag: PPS (polifenilén-szulfid)
- Üzemmód - Folyadékvezeték csatlakozás Szám: 3
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - Szelepfunkció: C - nyugalmi helyzetben zárva - 1-es nyomáscsatlakozó (P/NC), 2-es munkacsatlakozó (A/OUT) a 3-as portig (R/NO) nyitva C - nyugalmi helyzetben zárva - 1-es nyomáscsatlakozó ( P/NC), a 2. munkaport (A/OUT) a 3. csatlakozóhoz (R/NO) nyitva
- Üzemmód - kézi üzemmód: igen
- Üzemmód - kézi üzemmód: forgókar
- Üzemmód - kézi működtetésű reteszelés: igen
- Üzemmód - kézi működtetés csavarhorony: igen
- Üzemmód - szelepfunkció 2 kód: C
- Üzemmód - Folyadékvezeték csatlakozás 2 Szám: 3
- Üzemmód - szelepfunkció 2 kapcsolási pozíciók száma: 2
- Üzemmód - 2-es szelepfunkció: C - nyugalmi helyzetben, az 1-es nyomáscsatlakozó (P/NC) zárva, a 2-es munkacsatlakozó (A/OUT) a 3-as portig (R/NO) nyitva
- Termék típus
Pneumatikus szelep
- Kijelzési tart. (max.)
10 bar
- Üzemi hőmérséklet
-10 °C (min)
- Üzemi hőmérséklet (min.)
-10 °C
- Gyártói szám
186260
- Üzemi nyomás (max.)
10 bar
- Üzemi nyomás (min.)
2.5 bar
- Üzemi nyomás tartomány
2.5 - 10 bar
- Működtető eszköz
Sűrített levegő
- Cső átmérő
4 mm
IP20
- Típus
6524
- Médiahőmérséklet (max.)
50 °C
- Média hőmérséklet (min.)
-10 °C
Dokumentumok és letöltések
Adatlap
Adatlap 3047117 Bürkert Pneumatikus szelep 6524 186260 2.5 - 10 bar 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3047117 Bürkert Pneumatikus szelep 6524 186260 2.5 - 10 bar 1 db
Leírás
A 6524-es típus egy 6144-es típusú pilótaszárnyú mágnesszelepből és egy pneumatikus ülésszelepből áll. A flipper-működtető rendszer lehetővé teszi a magas nyomások alacsony energiafogyasztással és rövid kapcsolási időkkel történő kapcsolását. Minden szelep alapkivitelben kézi vészműködtetéssel van felszerelve. A 2 x 3/2 utas szelepváltozat két 6144 típusú pilótaperemes mágnesszelep és egy pneumatikus ülésszelep kombinációja. A szelep egy második csatlakozással (préselt kábellel) is rendelhető, amely lehetővé teszi egy biztonsági lekapcsolási funkció megvalósítását.
