Name: Bürkert Pneumatikus szelep 6527 156337 2 - 10 bar 1 db
Brand: Bürkert
SKU: 3047109
Availability: BackOrder

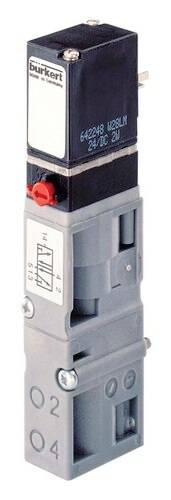

'Bürkert elektromos mágnesszelep szürke és fekete házszínben, műszaki specifikációkkal ellátva.'

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 26. [H.]

1 db

Szám

Összesen (48 990 Ft / Darab)

48 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

5/2 utas pneumatikus szelep 16 mm

Kompakt szelep
Gyors kapcsolási idők
Alacsony elektromos energiafogyasztás
Rocker elővezérlés DC-ben

Műszaki adatok

Hajtás - kézi működtetés Anyaga: PA (poliamid)
Berendezés (szelepsziget) - 1-es beosztási méret: 16,5 mm
Tömítőanyag - főszelep tömítés anyaga: FKM (fluorgumi)
Tömítőanyag - Pilot Control tömítés anyaga: FKM (fluorgumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 50 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: -10 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 2 bar
Nyomás és hőmérséklet - Névleges nyomás max: 10 bar
Elektromos csatlakozás - készülék aljzat a szállításban: nem tartozék
Elektromos csatlakozás - Elektromos csatlakozás típusa: C alakú csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: tápoldal
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
Elektromos csatlakozás - Az elektromos csatlakozás polaritása: nem releváns
A készülék tulajdonságai - Termék alcsoport: Pneumatikus szelepek
A készülék jellemzői - visszaállítási típus: légrugó + mechanikus rugó
A készülék tulajdonságai - Főszelep Működési elv: Ülésszelep
A készülék tulajdonságai - Szelepvezérlés típusa: elektromos
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 20 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 12 ms
A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Integrált teljesítménycsökkentés: Nem
A készülék tulajdonságai - Rögzítés típusa: Metrikus csavarok
A készülék tulajdonságai - szerelési méretek: M3 x 30
A készülék tulajdonságai - Rögzítési anyag: acél
Névleges átmérő (Kv érték) - QNn érték (gáz): 700 l/min
Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 1,2 mm
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 6 mm
Folyamat/cső csatlakozás - tápcsatlakozás típusa: karima
Folyamat / vonal csatlakozás - karima minta: FM17
Folyamat/cső csatlakozás - működő csatlakozás típusa: karima
Folyamat / vonal csatlakozás - működő csatlakozási helyzet: a pneumatikus modulon
Folyamat / vonal csatlakozás - működő csatlakozási karima minta: FM17
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Igen
Feszültség - feszültség min / névleges feszültség: 24 V
Feszültség - Max feszültség / Névleges feszültség: 24 V
Feszültség - AC feszültség: Nem
Feszültség - DC feszültség: Igen
Tekercs (mag) - Tekercsméret: 16 mm
Tekercs (mag) - Elektromos teljesítményfelvétel min.: 2 W
Tekercs (mag) - Elektromos teljesítményfelvétel max.: 2 W
Tekercs (mag) - tekercs huzalozás LED: sz
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda redundáns: Nem
Anyagok - Főszelep Közeggel érintkező anyag: PA (poliamid)
Anyagok - Főszelep A környezettel érintkező anyag: PA (poliamid)
Anyagok - pilot vezérlés Közeggel érintkező anyag: PA (poliamid)
Anyagok - pilótavezérlés Környezetbe kerülő anyag: PA (poliamid)
Üzemmód - Fluidvezeték csatlakozási száma: 5
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: H/Z - Nyitott nyugalmi helyzetben - Nyomáscsatlakozó 1 a Munkanyíláshoz 2, Munkanyílás 4 Az 5. Kimenethez nyitva, Kimenet 3 zárva, Kimenet 3 Zárva H/Z - Nyitott nyugalmi helyzetben - Nyomás az 1. port a 2. munkaporthoz, a 4. munkaport az 5. kimenethez nyitva, a 3. kimenet zárva
Üzemmód - kézi üzemmód: igen
Üzemmód - kézi üzemmód: forgókar
Üzemmód - kézi működtetésű reteszelés: igen
Üzemmód - kézi működtetés csavarhorony: igen

Termék típus: Pneumatikus szelep

Üzemi hőmérséklet: -10 °C (min)

Üzemi hőmérséklet (min.): -10 °C

Gyártói szám: 156337

Üzemi nyomás (max.): 10 bar

Üzemi nyomás (min.): 2 bar

Üzemi nyomás tartomány: 2 - 10 bar

Működtető eszköz: Sűrített levegő

Cső átmérő: 6 mm

: IP65

Típus: 6527

Médiahőmérséklet (max.): 50 °C

Média hőmérséklet (min.): -10 °C

Dokumentumok és letöltések

Adatlap

Adatlap 3047109 Bürkert Pneumatikus szelep 6527 156337 2 - 10 bar 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047109 Bürkert Pneumatikus szelep 6527 156337 2 - 10 bar 1 db

Leírás

A 6527-es típusú szelepek egy 6106-os típusú pilótakaros mágnesszelepből és egy pneumatikus ülésszelepből állnak. A működési elv lehetővé teszi a magas nyomások alacsony energiafogyasztás mellett és rövid kapcsolási idők közötti kapcsolását. A szelepek sorba rendezhetők és hátul dugós csatlakozással, lehetőleg szelepszigetekhez (8640-es vagy 8644-es típus), elöl dugós csatlakozással, előnyösen szeleptömbökön alkalmazhatók pneumatikus hajtások vezérlésére. A vezérlőszelepek alapkivitelben kézi működtetéssel vannak felszerelve.

Ez a szöveg gépi fordítással készült.
