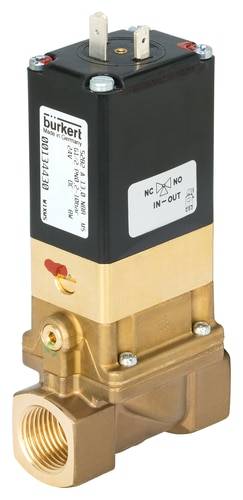

Bürkert Szervó vezérlésű szelep 134503 5282 24 V/AC G 1 1/2 hüvely Névleges távolság 40 mm Szervóvezérelt 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (259 047 Ft / Darab)
259 047 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2-irányú mágnesszelep, pilóta közeg-elválasztott vezérlőszeleppel működtetve
- Egyedi adathordozó elválasztási technológia
- Enyhén piszkos és agresszív hordozókhoz is
- Állítható nyitási és zárási idő
- Működési módok átválthatóak (általában nyitott vagy általában zárt)
- Szolgáltatásbarát kézi működtetés
Műszaki adatok
- Hüvely csatlakozás G 11/2 "
- Névleges átmérő 40,0 mm
- Kv érték 20,0 m³/h
- Nyomástartomány 0,2–10 bar
- 024 V / 50 - 60 Hz feszültség
- A közeg hőmérséklettartománya: -0 ... +90 °C
- Környezeti hőmérséklet max. +55 °C
- Nyitvatartási idő 0,1 - 0,8 s
- Bezárási idő 1,0 - 4,0 s
- Elektromos energiafogyasztás 24 VA (ruha) 14/8 VA / W (működés)
- Termék típus
Szervó vezérlésű szelep
- Üzemi feszültség
24 V/AC
- Üzemi nyomás (max.)
10 bar
- Ház anyaga
Sárgaréz
- Csatlakozó
G 1 1/2 hüvely
- Üzemi hőmérséklet
0 °C (min)
- Média-hőmérséklet (tartomány)
0 - +90 °C
- Gyártói szám
134503
- Üzemi nyomás (min.)
0.2 bar
- Üzemi hőmérséklet (min.)
0 °C
- Tömítőanyag
FKM
- Funkció
2/2 utas
- Súly
3.050 kg
- Médiahőmérséklet (max.)
+90 °C
- Média hőmérséklet (min.)
0 °C
- Közepes
Könnyen szennyeződő anyagok
- Névleges távolság
40 mm
- Jellemzők
Muff
- Hossz
126 mm
- QNn érték
22000 l/perc
IP65
- Vezérlő nyomás (max.)
10 bar
- Vezérlő nyomás (min.)
0.2 bar
- Max. környezeti hőmérséklet
+55 °C
- Környezeti hőmérséklet (min.)
0 °C
- Hatás
Szervóvezérelt
- kv érték
333.33 l/perc
Dokumentumok és letöltések
Adatlap
Adatlap 624554 Bürkert Szervó vezérlésű szelep 134503 5282 24 V/AC G 1 1/2 hüvely Névleges távolság 40 mm Szervóvezérelt 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 624554 Bürkert Szervó vezérlésű szelep 134503 5282 24 V/AC G 1 1/2 hüvely Névleges távolság 40 mm Szervóvezérelt 1 db
Leírás
Egyedülálló, előre szabályozott átáramló mágnesszelep szervómembránnal, tápközeg elválasztással, folyékony és gáznemű közegben az anyagállóságnak megfelelő univerzális felhasználásra. Ez a szelep kialakítás sokkal kevésbé érzékeny a szennyeződésre, mint az emelő armatúra szelepek, ezért számos előnyt kínál a folyamat környezetében. A háromirányú csuklós armatúra elővezérlés alapértelmezés szerint manuális felülbírálással rendelkezik. A zárási és nyitási idő fokozatmentesen állítható.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- 2/2-utas mágnesszelep
- Általában zárva vagy nyitva van, ha az előremeneti irányt 180 ° -kal elforgatják
- A ház anyaga sárgaréz a DIN EN 50930-6 szerint
- Tömítés anyaga FKM
- Tekercs anyaga epoxi
- H hőszigetelési osztályú tekercs
- Feszültség tűrés ±10 %
- Jellemző üzemmód: folyamatos üzem 100 % bekapcsolási idő
- Védettség IP 65 készülékdugaszoló dobozzal
- Elektromos csatlakozás A DIN EN 175301-803 A forma (korábban DIN 43650) szerinti dugaszoló dugók
- A felszerelési helyzet tetszőleges, lehetőleg felfelé
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
