Name: Bürkert Szervó vezérlésű szelep 20008301 5282 48 V 1 db
Brand: Bürkert
SKU: 3048022
Availability: BackOrder

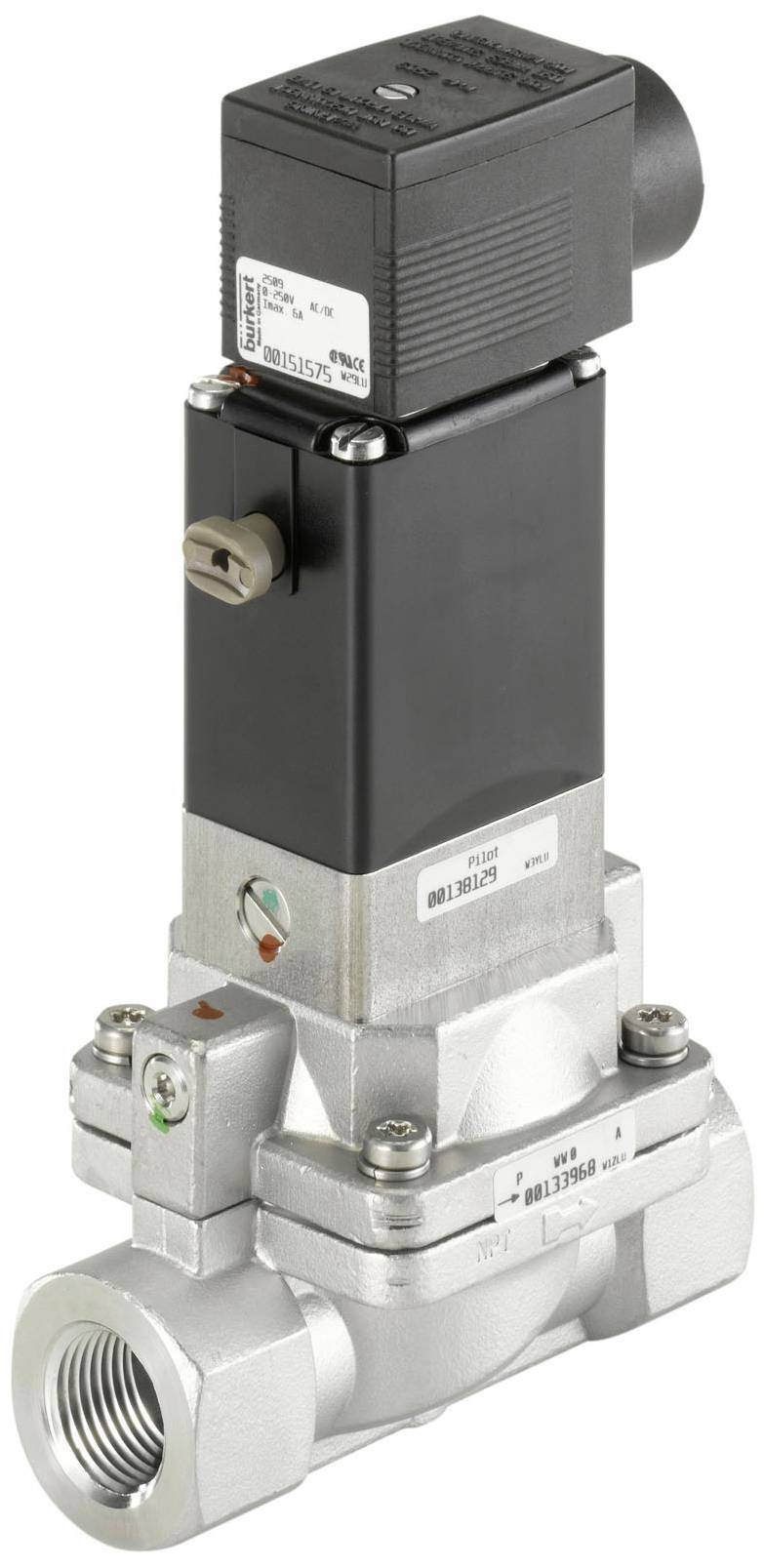

Egy fekete burkolatú fémből készült mágnesszelep, amelyet folyadékok vagy gázok áramlásának szabályozására használnak ipari alkalmazásokban.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 11. 2. [H.]

1 db

Szám

Összesen (645 990 Ft / Darab)

645 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas mágnesszelep; szervo vezérlésű

Szervovezérlésű membránszelep DN 65 névleges átmérőig
Elválasztó membrán agresszív és szennyezett közegekhez
A zárási és nyitvatartási idő egyénileg állítható
Robbanásbiztos változatok (Cat.2)
Szervizbarát kézi működtetés

Műszaki adatok

Tömítőanyag - Pilot Control tömítés anyaga: FKM (fluorgumi)
Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: FKM (fluorgumi)
Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: 0 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 90 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 0,2 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 10 bar
Elektromos csatlakozás - készülék aljzat a szállítmányban: mellékelve
Elektromos csatlakozás - készülék aljzat cikkszám - típus: 00314802 - 2518
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: fent
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
Elektromos csatlakozás - Az elektromos csatlakozás polaritása: nem releváns
A készülék tulajdonságai - Beépítési hossz: 126 mm
A készülék tulajdonságai - Főszelep Működési elv: Membránszelep
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 800 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 4000 ms
Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
A készülék tulajdonságai - vákuumverzió: Nem
A készülék jellemzői - oxigén változat: sz
A készülék tulajdonságai - Meghajtó típusa: csuklós horgony
A készülék jellemzői - Működés: szervo vezérlésű
Eszköz tulajdonságai – Médialeválasztás: Igen
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - nyitási kapcsolási idő min: 100 ms
Készülék tulajdonságai - zárási kapcsolási idő min: 1000 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék jellemzői - Főszelep beépített szűrővel: sz
Névleges átmérő (Kv érték) - QNn érték (gáz): 22 000 l/perc
Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 2 mm
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 32 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 20 m3/h
Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 1 1/4 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - vezeték csatlakozás 1 menet megnevezése: 1 1/4
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1 1/4
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Nem
Feszültség - feszültség min / névleges feszültség: 48 V
Feszültség - Max feszültség / Névleges feszültség: 48 V
Feszültség - AC feszültség: Igen
Feszültség - DC feszültség: Nem
Feszültség – feszültségtűrés pozitív: 10%
Feszültség – feszültségtűrés negatív: 10%
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) – Alacsony zajszintű kivitel: sz
Tekercs (mag) - Tekercs típusa: blokkcsavaros
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - kapcsolási teljesítmény AC: 30 V
A
Tekercs (mag) - névleges teljesítmény AC: 15 V
A
Anyagok - Főszelep Közeggel érintkező anyag: rozsdamentes acél
Anyagok - pilot vezérlés Közeggel érintkező anyag: rozsdamentes acél
Üzemmód - Fluidvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Üzemmód - kézi üzemmód: igen
Üzemmód - kézi üzemmód: gombos gomb
Üzemmód - kézi működtetésű reteszelés: igen
Engedélyek - Névleges teljesítmény: 8 W
Feszültség Frekvencia: 50/60 Hz

Termék típus: Szervó vezérlésű szelep

Üzemi feszültség: 48 V

Üzemi nyomás (max.): 0.2 bar

Média-hőmérséklet (tartomány): 0 - 90 °C

Gyártói szám: 20008301

Médiahőmérséklet (max.): 90 °C

Média hőmérséklet (min.): 0 °C

: IP65

Max. környezeti hőmérséklet: 55 °C

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Üzemi feszültség

Csatlakozó

Ház anyaga

Termék típus

Bürkert Membrán szelep 134432 5282 110 V G 1/2 Névleges távolság 13 mm Szervóvezérelt 1 db

Rendelési szám:2350846

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

110 V

G 1/2

Sárgaréz

Membrán szelep

Min.: 1

Többszörös: 1

88 990 Ft^*

Bürkert Membrán szelep 134436 5282 110 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db

Rendelési szám:2350847

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

110 V

G 3/4

Sárgaréz

Membrán szelep

Min.: 1

Többszörös: 1

122 990 Ft^*

Bürkert Membrán szelep 134440 5282 110 V G 1 Névleges távolság 25 mm Szervóvezérelt 1 db

Rendelési szám:2350848

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

110 V

G 1

Sárgaréz

Membrán szelep

Min.: 1

Többszörös: 1

169 990 Ft^*

Bürkert Membrán szelep 134444 5282 110 V G 1 1/4 Névleges távolság 32 mm Szervóvezérelt 1 db

Rendelési szám:2350764

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

110 V

G 1 1/4

Sárgaréz

Membrán szelep

Min.: 1

Többszörös: 1

223 990 Ft^*

Bürkert Membrán szelep 134448 5282 110 V G 1 1/2 Névleges távolság 40 mm Szervóvezérelt 1 db

Rendelési szám:2350849

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

110 V

G 1 1/2

Sárgaréz

Membrán szelep

Min.: 1

Többszörös: 1

265 990 Ft^*

Bürkert Membrán szelep 134452 5282 110 V G 2 Névleges távolság 50 mm Szervóvezérelt 1 db

Rendelési szám:2350850

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

110 V

G 2

Sárgaréz

Membrán szelep

Min.: 1

Többszörös: 1

331 990 Ft^*

Bürkert Membrán szelep 134456 5282 110 V G 2 1/2 hüvely Névleges távolság 65 mm Szervóvezérelt 1 db

Rendelési szám:2350895

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

110 V

G 2 1/2 hüvely

Sárgaréz

Membrán szelep

Min.: 1

Többszörös: 1

424 990 Ft^*

Bürkert Membrán szelep 134460 5282 110 V G 1/2 Névleges távolság 13 mm Szervóvezérelt 1 db

Rendelési szám:2350762

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

110 V

G 1/2

Sárgaréz

Membrán szelep

Min.: 1

Többszörös: 1

121 990 Ft^*

Bürkert Membrán szelep 134464 5282 110 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db

Rendelési szám:2350851

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

110 V

G 3/4

Sárgaréz

Membrán szelep

Min.: 1

Többszörös: 1

155 990 Ft^*

Bürkert Membrán szelep 134468 5282 110 V G 1 Névleges távolság 25 mm Szervóvezérelt 1 db

Rendelési szám:2350896

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

110 V

G 1

Sárgaréz

Membrán szelep

Min.: 1

Többszörös: 1

204 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3048022 Bürkert Szervó vezérlésű szelep 20008301 5282 48 V 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3048022 Bürkert Szervó vezérlésű szelep 20008301 5282 48 V 1 db

Leírás

Az 5282-es szelep egy szervovezérlésű membránszelep. A szelep működéséhez minimális nyomáskülönbség szükséges. Az alkalmazástól függően különböző membránanyagok és működési módok állnak rendelkezésre. A szabványos sárgaréz ház megfelel az összes európai ivóvíz követelménynek. A házak választékát rozsdamentes acél változatok teszik teljessé. A szelepen található 3/2-utas vezérlőszelep egyszerű elforgatásával az üzemmód NC-ről NO-ra váltható. A mágnestekercsek kémiailag rendkívül ellenálló epoxival vannak bevonva. Az 5282 kézi vezérléssel van felszerelve az üzembe helyezéshez és teszteléshez. A NEMA 4X kérésre elérhető.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
