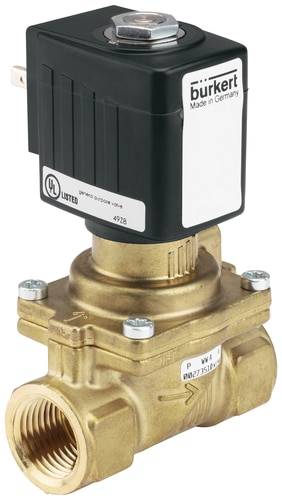

Bürkert Szervó vezérlésű szelep 221842 6281 EV 24 V/AC G 3/8 hüvely Névleges távolság 13 mm Nyugalmi állás zárva 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (40 937 Ft / Darab)
40 937 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2 utas mágnesszelep szervo membránnal
- Ivóvíz kapcsoló szelep
- Rövid beépítési hossz
- Magas átfolyás érték
- Kicsi a zárási ütése és csendes
- Masszív membrán
Műszaki adatok
- Névleges átmérő 13,0 mm
- Csőcsatlakozás G 3/8 "
- Kv érték 3,8 m³/h
- Nyomás tartomány 0,2 - 16 bar
- 024 V / 50 - 60 Hz feszültség
- Közepes hőmérséklet -10 - +80 ° C
- Környezeti hőmérséklet max. +55 °C
- Kapcsolási idő 0,1 - 4 másodperc (a névleges átmérőtől és a nyomáskülönbségtől függően)
- Elektromos energiafogyasztás 24 VA (ruha), 14/8 VA / W (működés meleg tekerccsel)
- Termék típus
Szervó vezérlésű szelep
- Üzemi feszültség
24 V/AC
- Üzemi nyomás (max.)
16 bar
- Ház anyaga
Sárgaréz
- Csatlakozó
G 3/8 hüvely
- Üzemi hőmérséklet
-10 °C (min)
- Média-hőmérséklet (tartomány)
-10 - +80 °C
- Gyártói szám
221842
- Üzemi nyomás (min.)
0.2 bar
- Üzemi hőmérséklet (min.)
-10 °C
- Tömítőanyag
NBR
- Funkció
2/2 utas
- Súly
0.600 kg
- Médiahőmérséklet (max.)
+80 °C
- Média hőmérséklet (min.)
-10 °C
- Közepes
Neutrális anyagok
- Névleges távolság
13 mm
- Jellemzők
Muff
- Hossz
58 mm
- QNn érték
4100 l/perc
IP65
- Vezérlő nyomás (max.)
16 bar
- Vezérlő nyomás (min.)
0.2 bar
- Max. környezeti hőmérséklet
+55 °C
- Környezeti hőmérséklet (min.)
0 °C
- Hatás
Nyugalmi állás zárva
- kv érték
63.33 l/perc
Dokumentumok és letöltések
Adatlap
Adatlap 626626 Bürkert Szervó vezérlésű szelep 221842 6281 EV 24 V/AC G 3/8 hüvely Névleges távolság 13 mm Nyugalmi állás zárva 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 626626 Bürkert Szervó vezérlésű szelep 221842 6281 EV 24 V/AC G 3/8 hüvely Névleges távolság 13 mm Nyugalmi állás zárva 1 db
Leírás
Előre vezérelt mágnesszelep szervo membránnal, folyékony és gáz halmazállapotú közegek vezérlésére. A konstrukció csillapított zárási ütésű. A teljes nyitáshoz és záráshoz legalább 0,5 bar nyomáskülönbség szükséges.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- 2/2 utas átmenő szelep
- Általában zárt
- A ház anyaga sárgaréz a DIN EN 50930-6 szerint
- A szelep belső elemei nemesacélból, sárgarézből és műanyagból (PPS) készülnek
- Tömítőanyag NBR
- Közegek: semleges közegek, pl. sűrített levegő, víz
- Tekercs anyag poliamid
- Feszültség tűrés ±10 %
- Jellemző üzemmód: folyamatos üzem 100 % bekapcsolási idő
- Védettség IP 65 készülékdugaszoló dobozzal
- Elektromos csatlakozás DIN EN 175301-803 A alak (eddig DIN 43650 szerint)
- Beépítési állás: tetszés szerint, elsősorban felső meghajtással
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
