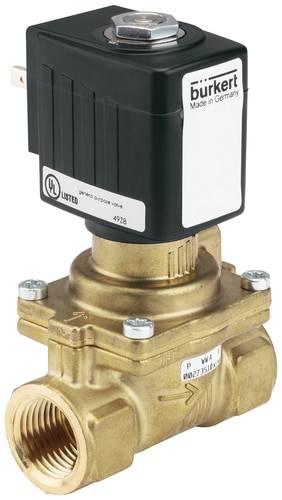

Bürkert Szervó vezérlésű szelep 221956 6281 EV 24 V/DC G 3/4 hüvely Névleges távolság 20 mm 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
5 db
Helyettesítő termékek megjelenítése
Szám
Összesen (66 921 Ft / Darab)
66 921 Ft
ÁFA nélkül
Már csak 5 db érhető el
Főbb jellemzők
2/2 utas mágnesszelep szervo membránnal
- Ivóvíz kapcsoló szelep
- Rövid beépítési hossz
- Magas átfolyás érték
- Kicsi a zárási ütése és csendes
- Masszív membrán
Műszaki adatok
- Névleges átmérő 20,0 mm
- Csőcsatlakozás G 3/4 "
- Kv érték 8,5 m³/h
- Nyomás tartomány 0,2 - 16 bar
- Feszültség 024 V/DC
- Közepes hőmérséklet -10 - +80 ° C
- Környezeti hőmérséklet max. +55 °C
- Kapcsolási idő 0,1 - 4 másodperc (a névleges átmérőtől és a nyomáskülönbségtől függően)
- Elektromos energiafogyasztás 8 (9,5) W (meleg tekercs)
- Termék típus
Szervó vezérlésű szelep
- Üzemi feszültség
24 V/DC
- Üzemi nyomás (max.)
16 bar
- Ház anyaga
Sárgaréz
- Csatlakozó
G 3/4 hüvely
- Média-hőmérséklet (tartomány)
-10 - +80 °C
- Gyártói szám
221956
- Üzemi nyomás (min.)
0.2 bar
- Tömítőanyag
NBR
- Funkció
2/2 utas
- Súly
1.100 kg
- Médiahőmérséklet (max.)
+80 °C
- Média hőmérséklet (min.)
-10 °C
- Közepes
Neutrális anyagok
- Névleges távolság
20 mm
- Jellemzők
Muff
- Hossz
80 mm
- QNn érték
9100 l/perc
IP65
- Max. környezeti hőmérséklet
+55 °C
- Környezeti hőmérséklet (min.)
0 °C
- kv érték
141.67 l/perc
Dokumentumok és letöltések
Adatlap
Adatlap 626793 Bürkert Szervó vezérlésű szelep 221956 6281 EV 24 V/DC G 3/4 hüvely Névleges távolság 20 mm 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 626793 Bürkert Szervó vezérlésű szelep 221956 6281 EV 24 V/DC G 3/4 hüvely Névleges távolság 20 mm 1 db
Leírás
Előre vezérelt mágnesszelep szervo membránnal, folyékony és gáz halmazállapotú közegek vezérlésére. A konstrukció csillapított zárási ütésű. A teljes nyitáshoz és záráshoz legalább 0,5 bar nyomáskülönbség szükséges.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- 2/2 utas átmenő szelep
- Általában zárt
- Kézi felülbírálással
- A ház anyaga sárgaréz a DIN EN 50930-6 szerint
- A szelep belső elemei nemesacélból, sárgarézből és műanyagból (PPS) készülnek
- Tömítőanyag NBR
- Közegek: semleges közegek, pl. sűrített levegő, víz
- Tekercs anyag poliamid
- Feszültség tűrés ±10 %
- Jellemző üzemmód: folyamatos üzem 100 % bekapcsolási idő
- Védettség IP 65 készülékdugaszoló dobozzal
- Elektromos csatlakozás DIN EN 175301-803 A alak (eddig DIN 43650 szerint)
- Beépítési állás: tetszés szerint, elsősorban felső meghajtással
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
