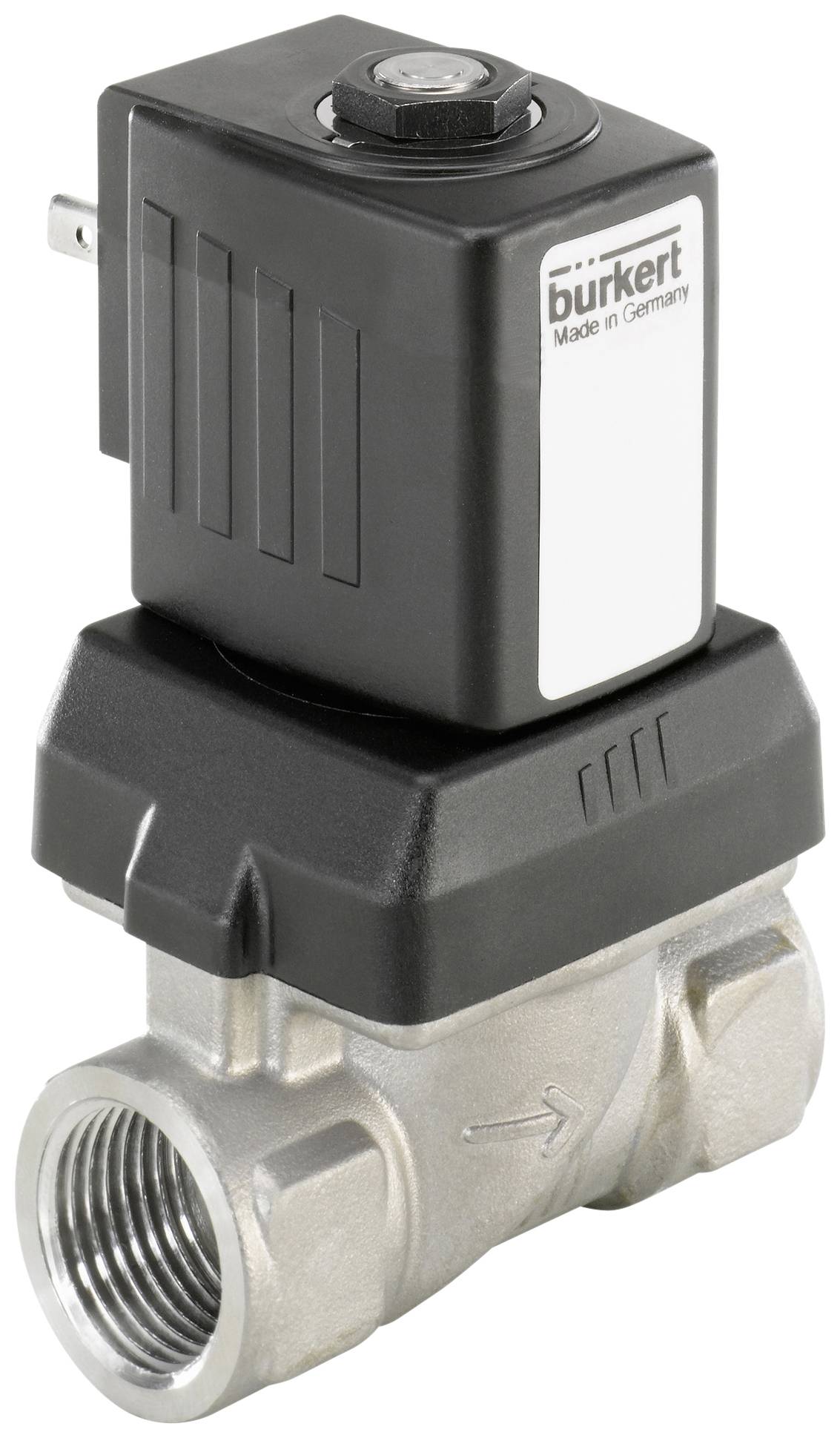

Bürkert Szervó vezérlésű szelep 222127 6213 EV 24 V/AC G 1 hüvely Névleges távolság 20 mm 2/2 utas 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (137 000 Ft / Darab)
137 000 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2-irányú mágnesszelep folyadékokhoz
- Ivóvíz kapcsoló szelep
- Rövid beépítési hossz
- Magas átfolyás érték
- Kicsi a zárási ütése és csendes
Műszaki adatok
- Névleges átmérő 20,0 mm
- Csőcsatlakozás G 1 "
- Kv érték 8,3 m³/h
- Nyomástartomány 0–10 bar
- Feszültség 24 V/50 Hz
- A közeg hőmérséklettartománya: -0 ... +120°C
- Környezeti hőmérséklet max. +55 °C
- Kapcsolási idő 0,1 - 4 másodperc (a névleges átmérőtől és a nyomáskülönbségtől függően)
- Elektromos energiafogyasztás 38 VA (ruha), 14/8 VA / W (működés, meleg tekercs)
- Termék típus
Szervó vezérlésű szelep
- Üzemi feszültség
24 V/AC
- Üzemi nyomás (max.)
10 bar
- Ház anyaga
Nemesacél
- Csatlakozó
G 1 hüvely
- Üzemi hőmérséklet
0 °C (min)
- Média-hőmérséklet (tartomány)
0 - +120 °C
- Gyártói szám
222127
- Üzemi nyomás (min.)
0.1 bar
- Üzemi hőmérséklet (min.)
0 °C
- Tömítőanyag
FKM
- Funkció
2/2 utas
- Súly
1.040 kg
- Médiahőmérséklet (max.)
+120 °C
- Média hőmérséklet (min.)
0 °C
- Közepes
Neutrális folyadékok
- Névleges távolság
20 mm
- Jellemzők
Muff
- Szélesség
65 mm
- Magasság
120.1 mm
- Hossz
80 mm
IP65
- Max. környezeti hőmérséklet
+55 °C
- Környezeti hőmérséklet (min.)
0 °C
- Hatás
2/2 utas
- kv érték
138.33 l/perc
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 626515 Bürkert Szervó vezérlésű szelep 222127 6213 EV 24 V/AC G 1 hüvely Névleges távolság 20 mm 2/2 utas 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 626515 Bürkert Szervó vezérlésű szelep 222127 6213 EV 24 V/AC G 1 hüvely Névleges távolság 20 mm 2/2 utas 1 db
Leírás
Rugóval terhelt, általában zárt mágnesszelep semleges folyadékokhoz. A konstrukció csillapított zárási ütésű. A teljes nyitáshoz 0,1 bar nyomáskülönbségre van szükség.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- 2/2 utas átmenő szelep
- Általában zárt
- Ház anyaga rozsdamentes acél 1.4408 (316)
- Szelep belső alkatrészei rozsdamentes acélból és műanyagból (PPS)
- Tömítés anyaga FKM
- Hordozóanyag: Semleges folyadékok magas hőmérsékleten
- Tekercs anyag epoxi (H osztály)
- Feszültség tűrés ±10 %
- Jellemző üzemmód: folyamatos üzem 100 % bekapcsolási idő
- Védettség IP 65 készülékdugaszoló dobozzal
- Elektromos csatlakozás DIN EN 175301-803 A alak (eddig DIN 43650 szerint)
- Beépítési állás: tetszés szerint, elsősorban felső meghajtással
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
