Name: Bürkert Szervó vezérlésű szelep 275432 6281 24 V G 1 Névleges távolság 25 mm Szervóvezérelt 1 db
Brand: Bürkert
SKU: 3046967
Availability: BackOrder

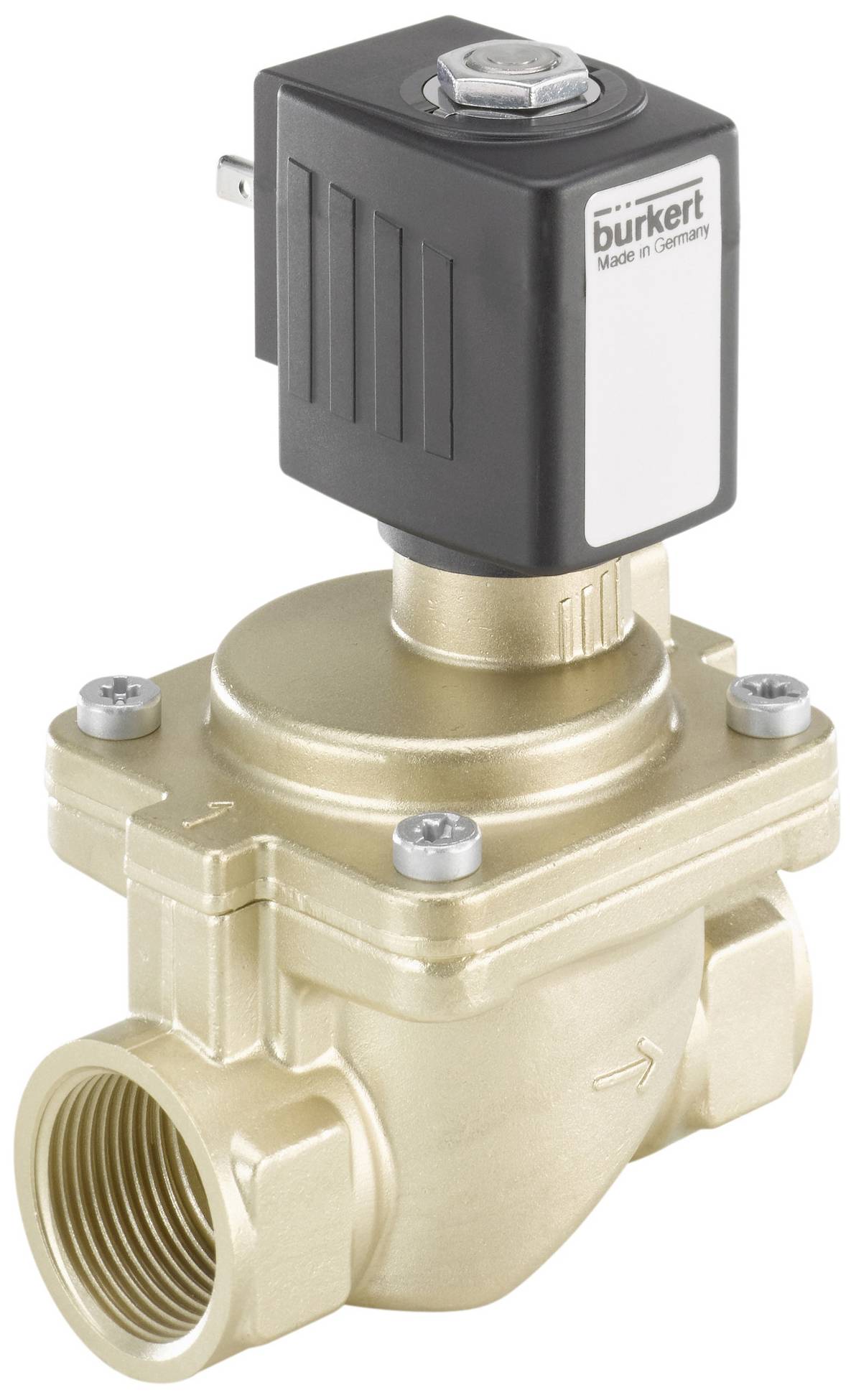

Egy elektromosan vezérelt, menetes csatlakozókkal és fekete vezérlőházzal rendelkező sárgaréz szelep; Gyártó: Bürkert.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 11. 2. [H.]

1 db

Szám

Összesen (128 990 Ft / Darab)

128 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas mágnesszelep; szervo vezérlésű

Szervovezérlésű membránszelep DN50 névleges átmérőig
Rezgésálló, központilag csavarozott tekercsrendszer
Lágy záródás és csendes
Energiatakarékos kettős tekercs technológia kick and drop kivitelben
Robbanásbiztos változatok

Műszaki adatok

Tömítőanyag - Pilot Control tömítés anyaga: FKM (fluorgumi)
Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: FKM (fluorgumi)
Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
Nyomás és hőmérséklet - névleges nyomás (DIN EN 1333): PN 16
Nyomás és hőmérséklet - Közeghőmérséklet min: 0 °C
Nyomás és hőmérséklet - hőmérsékleti közeg max: 120 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 0,2 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 10 bar
Elektromos csatlakozás - készülék aljzat a szállításban: nem tartozék
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
A készülék tulajdonságai - Beépítési hossz: 95 mm
A készülék tulajdonságai - Főszelep Működési elv: Membránszelep
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 1500 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 3500 ms
A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
Eszköz tulajdonságai - Áramlás: ülésen keresztül
A készülék tulajdonságai - vákuumverzió: Nem
A készülék jellemzői - oxigén változat: sz
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: szervo vezérlésű
Eszköz tulajdonságai – Médialeválasztás: Nem
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - nyitási kapcsolási idő min: 120 ms
Eszköz tulajdonságai - kapcsolási idő bezárás min: 200 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék jellemzői - Főszelep beépített szűrővel: sz
Készülék jellemzői - Generáció: EV
A készülék tulajdonságai - Pilot vezérlés Központi csavarozás: Igen
Címke - típustábla adatok: feszültség információ +/- 5%
Névleges átmérő (Kv érték) - QNn érték (gáz): 13 000 l/perc
Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 1,4 mm
Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 25 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 12 m3/h
Névleges méret (Kv érték) - Főszelep névleges mérete 1 (inch): 1 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 Menet megnevezése: 1
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - Vonalcsatlakozás 2 Menet megnevezése: 1
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Igen
Feszültség - feszültség min / névleges feszültség: 24 V
Feszültség - Max. feszültség / Névleges feszültség: 24 V
Feszültség - AC feszültség: Nem
Feszültség - DC feszültség: Igen
Feszültség - feszültségtűrés pozitív: 5%
Feszültség – feszültségtűrés negatív: 5%
Tekercs (mag) - Tekercsméret: 40 mm
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) - Alacsony zajszintű kialakítás: sz
Tekercs (mag) - Tekercs típusa: dugva
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Tekercs Különlegesség: magas hőmérséklethez
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
Tekercs (mag) - névleges teljesítmény DC: 4 W
Tekercs (mag) - Csökkentett teljesítmény DC: 3 W
Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
Üzemmód - Folyadékvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Üzemmód - kézi üzemmód: Nem
Engedélyek - Névleges teljesítmény: 3 W

Termék típus: Szervó vezérlésű szelep

Üzemi feszültség: 24 V

Üzemi nyomás (max.): 0.2 bar

Ház anyaga: Sárgaréz

Csatlakozó: G 1

Üzemi hőmérséklet: 0 °C (min)

Média-hőmérséklet (tartomány): 0 - 120 °C

Gyártói szám: 275432

Üzemi nyomás (min.): 0.2 bar

Üzemi hőmérséklet (min.): 0 °C

Tömítőanyag: FKM

Funkció: 2/2 utas

Médiahőmérséklet (max.): 120 °C

Média hőmérséklet (min.): 0 °C

Közepes: Víz

Névleges távolság: 25 mm

Hossz: 95 mm

QNn érték: 13.000 l/perc

: IP65

Max. környezeti hőmérséklet: 55 °C

Hatás: Szervóvezérelt

kv érték: 12 m³/óra

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Üzemi feszültség

Csatlakozó

Üzemi nyomás (max.)

Ház anyaga

Termék típus

Bürkert Szervó vezérlésű szelep 275432 6281 24 V G 1 Névleges távolság 25 mm Szervóvezérelt 1 db

Rendelési szám:3046967

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

Jelenlegi termék

24 V

G 1

0.2 bar

Sárgaréz

Szervó vezérlésű szelep

Min.: 1

Többszörös: 1

128 990 Ft^*

Bürkert Mágnesszelep 246484 6281 230 V/AC G 1 Szervóvezérelt 1 db

Rendelési szám:2482606

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

230 V/AC

G 1

16 bar

Nemesacél

Mágnesszelep

Min.: 1

Többszörös: 1

188 990 Ft^*

Bürkert Mágnesszelep 246485 6281 230 V/AC G 1/2 Névleges távolság 50 mm Szervóvezérelt 1 db

Rendelési szám:2482603

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

230 V/AC

G 1/2

16 bar

Nemesacél

Mágnesszelep

Min.: 1

Többszörös: 1

115 990 Ft^*

Bürkert Mágnesszelep 247941 6281 230 V/AC G 3/4 Névleges távolság 50 mm Szervóvezérelt 1 db

Rendelési szám:2482607

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

230 V/AC

G 3/4

16 bar

Nemesacél

Mágnesszelep

Min.: 1

Többszörös: 1

143 990 Ft^*

Bürkert Mágnesszelep 338113 6281 230 V G 1/2 Szervóvezérelt 1 db

Rendelési szám:2482610

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

230 V

G 1/2

16 bar

Sárgaréz

Mágnesszelep

Min.: 1

Többszörös: 1

51 990 Ft^*

Bürkert Szervó vezérlésű szelep 240985 6281 24 V G 1 Névleges távolság 25 mm Nyugalmi állás zárva 1 db

Rendelési szám:3046811

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

G 1

0.2 bar

Sárgaréz

Szervó vezérlésű szelep

Min.: 1

Többszörös: 1

109 990 Ft^*

Bürkert Szervó vezérlésű szelep 250369 6281 24 V G 1/2 Névleges távolság 13 mm Szervóvezérelt 1 db

Rendelési szám:3047200

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

G 1/2

0.2 bar

Sárgaréz

Szervó vezérlésű szelep

Min.: 1

Többszörös: 1

65 990 Ft^*

Bürkert Szervó vezérlésű szelep 253433 6281 24 V G 3/4 Névleges távolság 20 mm Szervóvezérelt 1 db

Rendelési szám:3046978

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

G 3/4

0.2 bar

Sárgaréz

Szervó vezérlésű szelep

Min.: 1

Többszörös: 1

79 990 Ft^*

Bürkert Szervó vezérlésű szelep 253435 6281 24 V G 1 Névleges távolság 25 mm Szervóvezérelt 1 db

Rendelési szám:3046960

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

G 1

0.2 bar

Sárgaréz

Szervó vezérlésű szelep

Min.: 1

Többszörös: 1

100 990 Ft^*

Bürkert Szervó vezérlésű szelep 253821 6281 24 V G 1 1/2 Névleges távolság 40 mm Szervóvezérelt 1 db

Rendelési szám:3046979

Szállítás: 11. 2. [H.]

1 dbConrad Electronic

24 V

G 1 1/2

0.2 bar

Sárgaréz

Szervó vezérlésű szelep

Min.: 1

Többszörös: 1

150 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3046967 Bürkert Szervó vezérlésű szelep 275432 6281 24 V G 1 Névleges távolság 25 mm Szervóvezérelt 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3046967 Bürkert Szervó vezérlésű szelep 275432 6281 24 V G 1 Névleges távolság 25 mm Szervóvezérelt 1 db

Leírás

A 6281-es szelep egy szervovezérlésű membránszelep az S.EV sorozatból. A szelep működéséhez mindig szükség van egy minimális nyomáskülönbségre. Az alkalmazástól függően különböző membránanyagok és működési módok állnak rendelkezésre. A szabványos sárgaréz ház megfelel az összes európai ivóvíz követelménynek. A cinktelenítésnek ellenálló sárgaréz további piacokon is elérhető. A tokok választékát egy rozsdamentes acél változat teszi teljessé. A működés közbeni elektromos energiafogyasztás csökkentése érdekében beépített „Kick and Drop” (KD) elektronikával ellátott tekercsek állnak rendelkezésre kettős tekercses technológiával. A szelep kézi vezérléssel szállítható az egyszerű karbantartás és üzembe helyezés érdekében.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
