Bürkert Szervó vezérlésű szelep 294982 6213 230 V G 1/2 Névleges távolság 13 mm Szervóvezérelt 1 db vásárlása

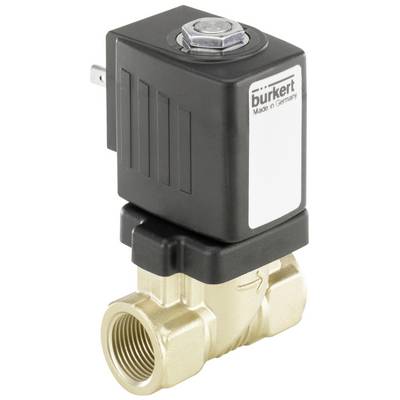

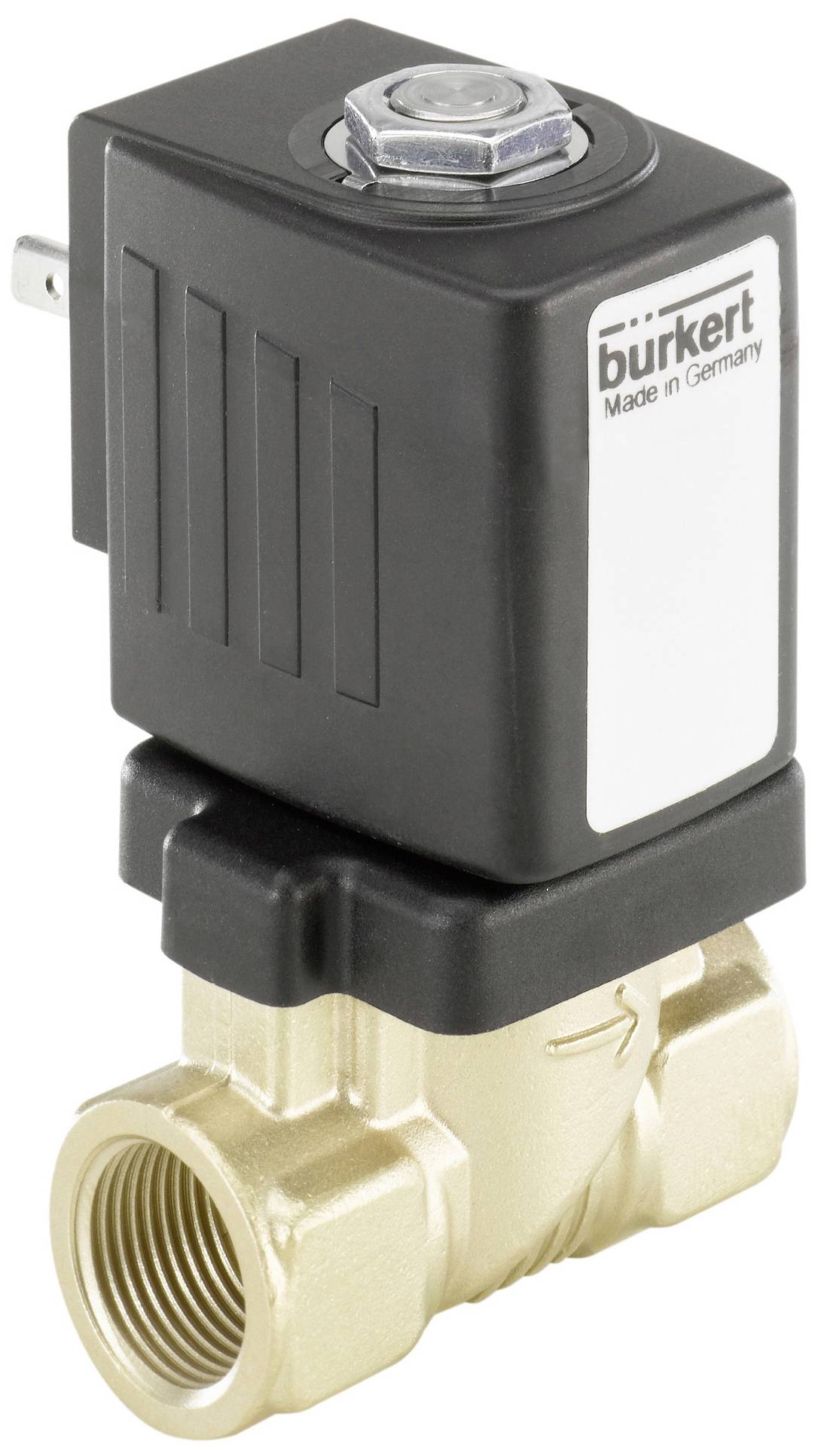

Bürkert mágnesszelep, fekete-arany ház, 'Made in Germany' felirattal. Folyadék- és gázáramlások szabályozására használják.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 19. H.

1 db

Szám

Összesen (51 961 Ft / Darab)

51 961 Ft

ÁFA nélkül

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas mágnesszelep, szervo-vezérelt

Szervovezérlésű membránszelep DN40 névleges átmérőig
A rugós csatolású membrán nyomáskülönbség nélkül nyílik
Lágy zárás és alacsony zajszint
Nagy áramlás kompakt kialakítással
Energiatakarékos kettős tekercs technológia kick and drop kivitelben

Műszaki adatok

Tömítőanyag - Pilot Control tömítés anyaga: FKM (fluorgumi)
Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: FKM (fluorgumi)
Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
Nyomás és hőmérséklet - névleges nyomás (DIN EN 1333): PN 10
Nyomás és hőmérséklet - Közeghőmérséklet min: 0 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 55 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet min: 0 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max.: 90 °C
Nyomás és hőmérséklet - névleges nyomás min: 0 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 4 bar
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
A készülék tulajdonságai - Beépítési hossz: 58 mm
A készülék tulajdonságai - Főszelep Működési elv: Membránszelep
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 100 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 400 ms
Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
Eszköz tulajdonságai - Áramlás: ülésen keresztül
A készülék tulajdonságai - vákuum verzió: Nem
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék jellemzői - Működés: szervo vezérlésű
Eszköz tulajdonságai – Médialeválasztás: Nem
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - nyitási kapcsolási idő min: 50 ms
Eszköz tulajdonságai - kapcsolási idő bezárás min: 200 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék jellemzői - Főszelep beépített szűrővel: sz
Készülék jellemzői - Generáció: EV
A készülék tulajdonságai - Pilot vezérlés Központi csavarozás: Igen
Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 1,1 mm
Névleges szélesség (Kv érték) - Főszelep névleges szélessége 1 (P) (mm): 13 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 3,6 m3/h
Névleges méret (Kv érték) - Főszelep névleges mérete 1 (inch): 1/2 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - vezeték csatlakozás 1 menet megnevezése: 1/2
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/2
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Nem
Feszültség - Minimális feszültség / Névleges feszültség: 230 V
Feszültség - Max feszültség / Névleges feszültség: 230 V
Feszültség - AC feszültség: Igen
Feszültség - DC feszültség: Nem
Feszültség – feszültségtűrés pozitív: 10%
Feszültség - feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercs mérete: 32 mm
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs Bekötési pólusvédelem: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) - Alacsony zajszintű kialakítás: sz
Tekercs (mag) - Tekercs típusa: dugva
Tekercs (mag) - tekercs anyaga (burkolat): PA (poliamid)
Tekercs (mag) - Hajtás hőszigetelési osztálya: B
Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
Tekercs (mag) - névleges teljesítmény AC: 8 V
A
Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
Anyagok - pilot vezérlés Közeggel érintkező anyag: PA (poliamid)
Anyagok - szelepülék anyaga: sárgaréz
Anyagok - szelepház burkolat anyaga: rozsdamentes acél
Üzemmód - Fluidvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Üzemmód - kézi üzemmód: Nem
Engedélyek - Névleges teljesítmény: 8 W
Engedélyezési típus: biztonsági elzáró berendezés
Jóváhagyás típusa: ISO 23553-1 (TÜV Süd)
Feszültség Frekvencia: 50Hz

Termék típus: Szervó vezérlésű szelep

Üzemi feszültség: 230 V

Üzemi nyomás (max.): 0 bar

Ház anyaga: Sárgaréz

Csatlakozó: G 1/2

Üzemi hőmérséklet: 0 °C (min)

Média-hőmérséklet (tartomány): 0 - 55 °C

Gyártói szám: 294982

Üzemi nyomás (min.): 0 bar

Üzemi hőmérséklet (min.): 0 °C

Tömítőanyag: FKM

Funkció: 2/2 utas

Médiahőmérséklet (max.): 55 °C

Média hőmérséklet (min.): 0 °C

Közepes: folyékony közeg

Névleges távolság: 13 mm

Hossz: 58 mm

: IP65

Max. környezeti hőmérséklet: 90 °C

Környezeti hőmérséklet (min.): 0 °C

Hatás: Szervóvezérelt

kv érték: 3.6 m³/óra

Dokumentumok és letöltések

Adatlap

Adatlap 3047024 Bürkert Szervó vezérlésű szelep 294982 6213 230 V G 1/2 Névleges távolság 13 mm Szervóvezérelt 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3047024 Bürkert Szervó vezérlésű szelep 294982 6213 230 V G 1/2 Névleges távolság 13 mm Szervóvezérelt 1 db

Leírás

A 6213 EV szelep egy szervovezérlésű membránszelep az S.EV sorozatból. A membrán rugós csatolása támogatja a szelep nyitási folyamatát. Az alapkivitelben a szelep folyadékokban való használatra alkalmas. A teljes nyitáshoz minimális nyomáskülönbség szükséges. Gáz- és vákuum alkalmazásokhoz egy speciális változat (HP00) is elérhető, amely nyomáskülönbség nélkül nyitja a szelepet. Az alkalmazástól függően különböző membránanyagok állnak rendelkezésre. A házcsalád sárgarézből, rozsdamentes acélból és fémből készült. A cinktelenítésnek ellenálló sárgaréz további piacokon is elérhető. A működés közbeni elektromos energiafogyasztás csökkentése érdekében a beépített kick and drop elektronikával ellátott tekercsek dupla tekercses technológiában állnak rendelkezésre.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
