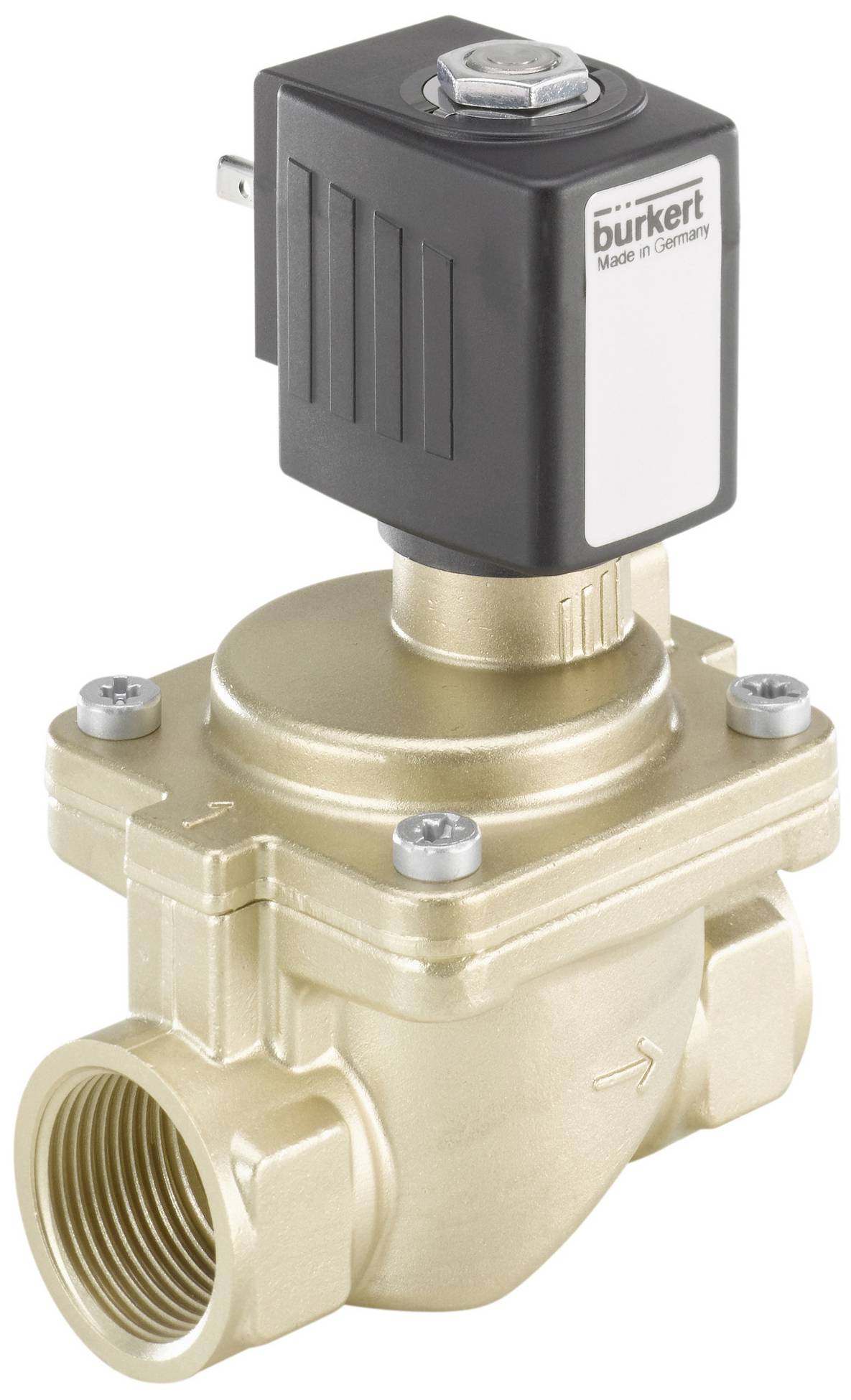

Bürkert Szervó vezérlésű szelep 327236 6281 230 V 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (46 449 Ft / Darab)
46 449 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2 utas mágnesszelep; szervo vezérlésű
- Szervovezérlésű membránszelep DN50 névleges átmérőig
- Rezgésálló, központilag csavarozott tekercsrendszer
- Lágy záródás és csendes
- Energiatakarékos kettős tekercs technológia kick and drop kivitelben
- Robbanásbiztos változatok
Műszaki adatok
- Tömítés anyaga - pilot vezérlő tömítés anyaga: NBR (nitril gumi)
- Tömítőanyag - üléstömítés anyagkategória: elasztomerek
- Tömítőanyag - üléstömítés anyaga: NBR (nitril gumi)
- Tömítőanyag - tömítés kívülre Anyaga: NBR (nitril gumi)
- Nyomás és hőmérséklet - névleges nyomás (DIN EN 1333): PN 16
- Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
- Nyomás és hőmérséklet - Közeghőmérséklet max: 80 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
- Nyomás és hőmérséklet - névleges nyomás min: 0,5 bar
- Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
- Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 16 bar
- Elektromos csatlakozás - készülék aljzat a szállítmányban: nem tartozék
- Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
- Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
- A készülék tulajdonságai - Beépítési hossz: 58 mm
- A készülék tulajdonságai - Főszelep Működési elv: Membránszelep
- Készülék tulajdonságai - Nyitott kapcsolási idő max.: 1000 ms
- Készülék tulajdonságai - kapcsolási idő zárás max.: 3000 ms
- Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- A készülék tulajdonságai - Szelep szerkezete: A szelep kész
- Eszköz tulajdonságai - Áramlás: ülésen keresztül
- A készülék tulajdonságai - vákuum verzió: Nem
- A készülék jellemzői - oxigén változat: sz
- A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
- A készülék jellemzői - Működés: szervo vezérlésű
- Eszköz tulajdonságai – Médialeválasztás: Nem
- A készülék tulajdonságai - Kapcsolási funkció: be/ki légtelenítéssel a dugón
- Készülék tulajdonságai - nyitási kapcsolási idő min: 50 ms
- Készülék tulajdonságai - zárási kapcsolási idő min: 120 ms
- Eszköz tulajdonságai - Elemzés végrehajtása: Nem
- Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
- Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
- A készülék jellemzői - olajégő szelep: sz
- A készülék jellemzői - Steam verzió: sz
- A készülék jellemzői - Főszelep beépített szűrővel: sz
- Készülék jellemzői - Generáció: EV
- A készülék tulajdonságai - Pilot vezérlés Központi csavarozás: Igen
- Névleges átmérő (Kv érték) - QNn érték (gáz): 3900 l/perc
- Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 1,2 mm
- Névleges szélesség (Kv érték) - Főszelep névleges szélessége 1 (P) (mm): 13 mm
- Névleges átmérő (Kv érték) - Kv érték (víz): 3,6 m3/h
- Névleges méret (Kv érték) - Főszelep névleges mérete 1 (inch): 1/2 hüvelyk
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
- Folyamat / vonal csatlakozás - vezeték csatlakozás 1 menet megnevezése: 1/2
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
- Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
- Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
- Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/2
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
- Feszültség - Akkumulátor feszültség: Nem
- Feszültség - Minimális feszültség / Névleges feszültség: 230 V
- Feszültség - Max. feszültség / Névleges feszültség: 230 V
- Feszültség - AC feszültség: Igen
- Feszültség - DC feszültség: Nem
- Feszültség – feszültségtűrés pozitív: 10%
- Feszültség – feszültségtűrés negatív: 10%
- Tekercs (mag) - Tekercs mérete: 32 mm
- Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
- Tekercs (mag) - tekercs huzalozás egyenirányító: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
- Tekercs (mag) - Kick and Drop tekercs: Energiatakarékos technológia lehetséges. Energiatakarékos technológia lehetséges
- Tekercs (mag) - Alacsony zajszintű kialakítás: sz
- Tekercs (mag) - Tekercs típusa: dugva
- Tekercs (mag) - tekercs anyaga (burkolat): PA (poliamid)
- Tekercs (mag) - Hajtás hőszigetelési osztálya: B
- Tekercs (mag) - kapcsolási teljesítmény AC: 24 V
- A
- Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
- Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
- Tekercs (mag) - névleges teljesítmény AC: 14 V
- A
- Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
- Üzemmód - Folyadékvezeték csatlakozás Szám: 2
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - szelepfunkció: B - Nyitott nyugalmi helyzetben - Nyomáscsatlakozó 1 (P/NO)B - Nyitott nyugalmi helyzetben - Nyomáscsatlakozó 1 (P/NO)
- Üzemmód - kézi üzemmód: Nem
- Engedélyek - Névleges teljesítmény: 8 W
- Feszültség Frekvencia: 50/60 Hz
- Termék típus
Szervó vezérlésű szelep
- Üzemi feszültség
230 V
- Üzemi nyomás (max.)
0.5 bar
- Ház anyaga
Sárgaréz
- Média-hőmérséklet (tartomány)
-10 - 80 °C
- Gyártói szám
327236
- Súly
0.6600 kg
- Médiahőmérséklet (max.)
80 °C
- Média hőmérséklet (min.)
-10 °C
- Szélesség
42 mm
- Magasság
104.6 mm
- Hossz
58 mm
IP65
- Max. környezeti hőmérséklet
55 °C
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3047364 Bürkert Szervó vezérlésű szelep 327236 6281 230 V 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3047364 Bürkert Szervó vezérlésű szelep 327236 6281 230 V 1 db
Leírás
A 6281-es szelep egy szervovezérlésű membránszelep az S.EV sorozatból. A szelep működéséhez mindig szükség van egy minimális nyomáskülönbségre. Az alkalmazástól függően különböző membránanyagok és működési módok állnak rendelkezésre. A szabványos sárgaréz ház megfelel az összes európai ivóvíz követelménynek. A cinktelenítésnek ellenálló sárgaréz további piacokon is elérhető. A tokok választékát egy rozsdamentes acél változat teszi teljessé. A működés közbeni elektromos energiafogyasztás csökkentése érdekében beépített „Kick and Drop” (KD) elektronikával ellátott tekercsek állnak rendelkezésre kettős tekercses technológiával. A szelep kézi vezérléssel szállítható az egyszerű karbantartás és üzembe helyezés érdekében.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
