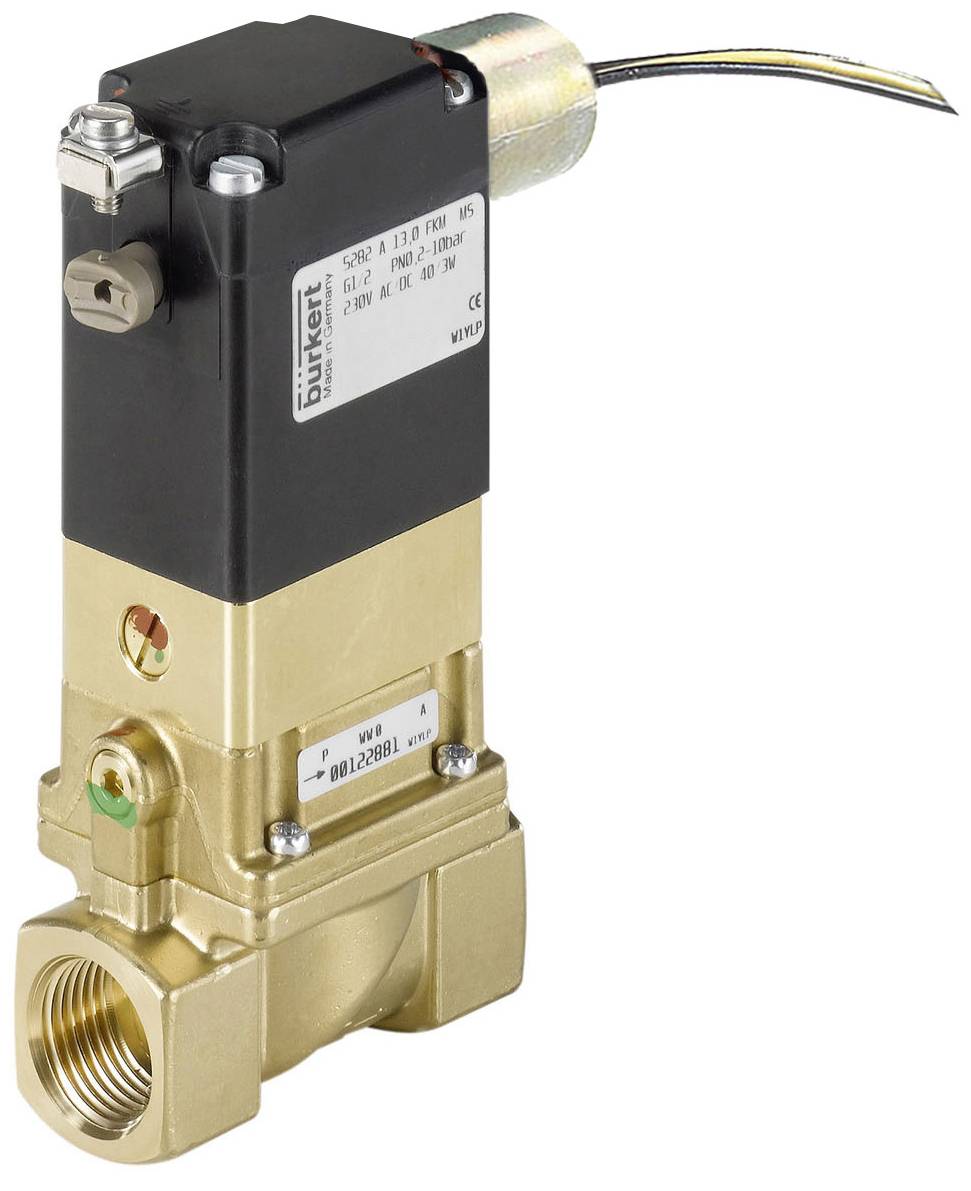

Bürkert Szervó vezérlésű szelep 349628 5282 24 V 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (244 874 Ft / Darab)
244 874 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2 utas mágnesszelep; szervo vezérlésű
- Szervovezérlésű membránszelep DN 65 névleges átmérőig
- Elválasztó membrán agresszív és szennyezett közegekhez
- A zárási és nyitvatartási idő egyénileg állítható
- Robbanásbiztos változatok (Cat.2)
- Szervizbarát kézi működtetés
Műszaki adatok
- Tömítés anyaga - pilot vezérlő tömítés anyaga: NBR (nitril gumi)
- Tömítőanyag - üléstömítés anyagkategória: elasztomerek
- Tömítőanyag - üléstömítés anyaga: NBR (nitril gumi)
- Tömítőanyag - tömítés kívülre Anyaga: NBR (nitril gumi)
- Nyomás és hőmérséklet - Közeghőmérséklet min: 0 °C
- Nyomás és hőmérséklet - Közeghőmérséklet max: 80 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet min: -40 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max.: 60 °C
- Nyomás és hőmérséklet - névleges nyomás min: 0,2 bar
- Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
- Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 10 bar
- Elektromos csatlakozás - Elektromos csatlakozás típusa: vonalkábel
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: kimeneten keresztül
- Elektromos csatlakozás - Elektromos csatlakozókábel hossza: 3000 mm
- Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
- Elektromos csatlakozás - Elektromos csatlakozás 1 kábel Anyaga: PO kopolimer térhálósított
- Elektromos csatlakozás - Az elektromos csatlakozás polaritása: nem releváns
- A készülék tulajdonságai - Beépítési hossz: 115 mm
- A készülék tulajdonságai - Főszelep Működési elv: Membránszelep
- Készülék tulajdonságai - Nyitott kapcsolási idő max.: 800 ms
- Készülék tulajdonságai - kapcsolási idő zárás max.: 4000 ms
- Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- A készülék tulajdonságai - Szelep szerkezete: A szelep kész
- A készülék tulajdonságai - vákuum verzió: Nem
- A készülék jellemzői - oxigén változat: sz
- A készülék tulajdonságai - Meghajtó típusa: csuklós horgony
- A készülék jellemzői - Működés: szervo vezérlésű
- Eszköz tulajdonságai – Médialeválasztás: Igen
- A készülék tulajdonságai - kapcsolási funkció: be/ki
- Készülék tulajdonságai - nyitási kapcsolási idő min: 100 ms
- Készülék tulajdonságai - zárási kapcsolási idő min: 1000 ms
- Eszköz tulajdonságai - Elemzés végrehajtása: Nem
- Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
- Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
- A készülék jellemzői - olajégő szelep: sz
- A készülék jellemzői - Steam verzió: sz
- A készülék jellemzői - Főszelep beépített szűrővel: sz
- A készülék tulajdonságai - Rögzítés (karima) Anyaga: Rozsdamentes acél
- Névleges átmérő (Kv érték) - QNn érték (gáz): 11 000 l/perc
- Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 2 mm
- Névleges szélesség (Kv érték) - főszelep névleges szélessége 1 (P) (mm): 25 mm
- Névleges átmérő (Kv érték) - Kv érték (víz): 10 m3/h
- Névleges méret (Kv érték) - Főszelep névleges mérete 1 (inch): 1 hüvelyk
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 Menet megnevezése: 1
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
- Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
- Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 2 Menet megnevezése: 1
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
- Feszültség - Akkumulátor feszültség: Igen
- Feszültség - feszültség min / névleges feszültség: 24 V
- Feszültség - Max feszültség / Névleges feszültség: 24 V
- Feszültség - AC feszültség: Igen
- Feszültség - DC feszültség: Igen
- Feszültség – feszültségtűrés pozitív: 10%
- Feszültség – feszültségtűrés negatív: 10%
- Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
- Tekercs (mag) - tekercs huzalozás egyenirányító: Igen
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
- Tekercs (mag) - Alacsony zajszintű kialakítás: sz
- Tekercs (mag) - Tekercs típusa: blokkcsavaros
- Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
- Tekercs (mag) - Hajtás hőszigetelési osztálya: H
- Tekercs (mag) - kapcsolási teljesítmény AC: 40 V
- A
- Tekercs (mag) - névleges teljesítmény DC: 40 W
- Tekercs (mag) - Csökkentett teljesítmény DC: 3 W
- Tekercs (mag) - névleges teljesítmény AC: 3 V
- A
- Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
- Anyagok - pilot vezérlés Közeggel érintkező anyag: sárgaréz
- Üzemmód - Fluidvezeték csatlakozás Szám: 2
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
- Üzemmód - kézi üzemmód: igen
- Üzemmód - kézi üzemmód: gombos gomb
- Üzemmód - kézi működtetésű reteszelés: igen
- Engedélyek - Névleges teljesítmény: 40 W
- Jóváhagyás típusa: IECEx, ATEXIECEx, ATEX
- Jóváhagyás típusa: Ex mb IIC T4 Gb, Ex mb IIIC T130°C Db, II 2 D Ex mb IIIC T130°C Db, II 2 G Ex mb IIC T4 Gb
- Feszültség Frekvencia: 50/60 Hz
- Termék típus
Szervó vezérlésű szelep
- Üzemi feszültség
24 V
- Üzemi nyomás (max.)
0.2 bar
- Média-hőmérséklet (tartomány)
0 - 80 °C
- Gyártói szám
349628
- Médiahőmérséklet (max.)
80 °C
- Média hőmérséklet (min.)
0 °C
IP65
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
-40 °C
Dokumentumok és letöltések
Adatlap
Adatlap 3047515 Bürkert Szervó vezérlésű szelep 349628 5282 24 V 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3047515 Bürkert Szervó vezérlésű szelep 349628 5282 24 V 1 db
Leírás
Az 5282-es szelep egy szervovezérlésű membránszelep. A szelep működéséhez minimális nyomáskülönbség szükséges. Az alkalmazástól függően különböző membránanyagok és működési módok állnak rendelkezésre. A szabványos sárgaréz ház megfelel az összes európai ivóvíz követelménynek. A házak választékát rozsdamentes acél változatok teszik teljessé. A szelepen található 3/2-utas vezérlőszelep egyszerű elforgatásával az üzemmód NC-ről NO-ra váltható. A mágnestekercsek kémiailag rendkívül ellenálló epoxival vannak bevonva. Az 5282 kézi vezérléssel van felszerelve az üzembe helyezéshez és teszteléshez. A NEMA 4X kérésre elérhető.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
