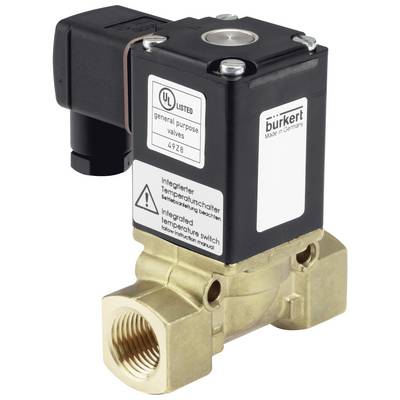

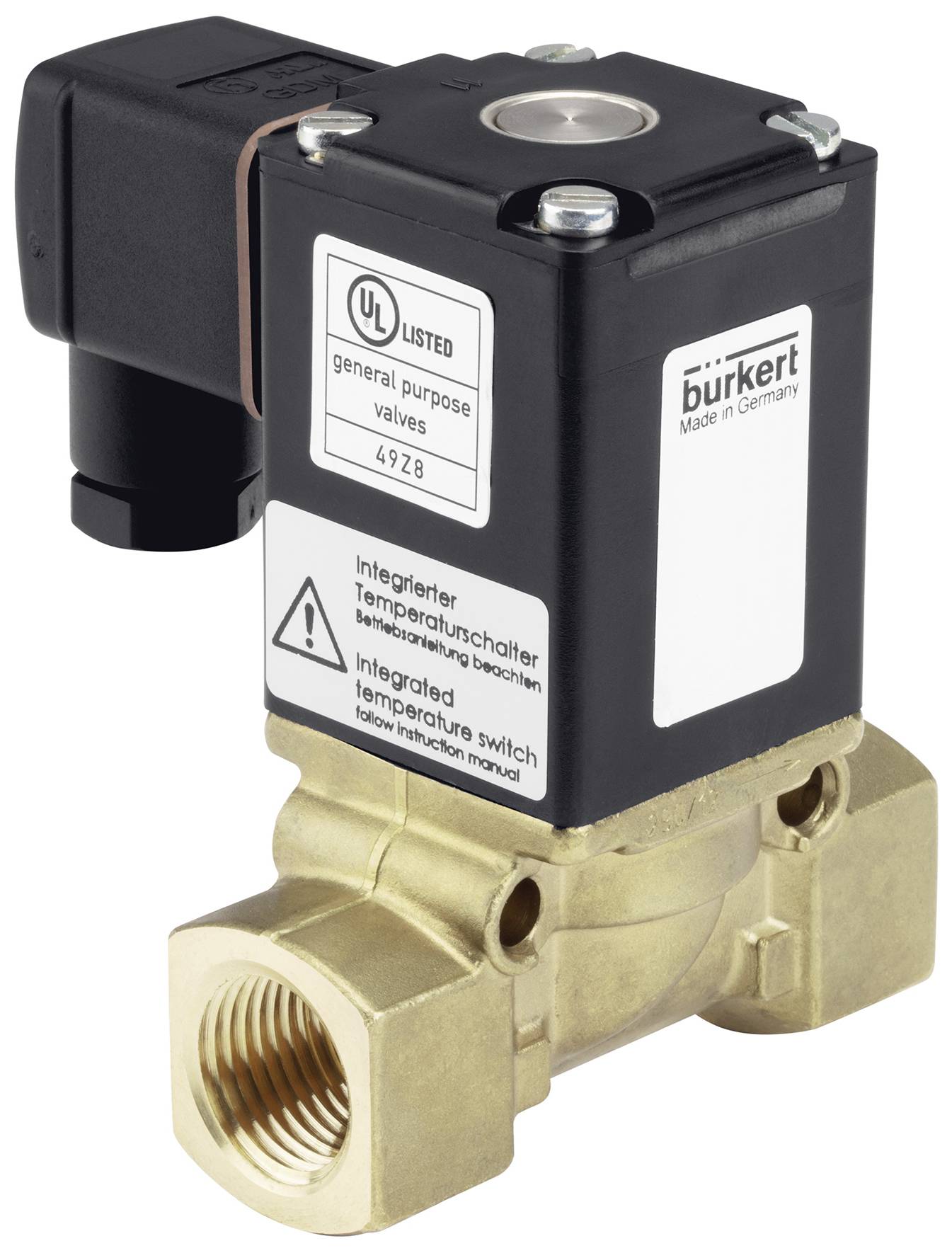

Bürkert Szervó vezérlésű szelep 59608 0290 230 V G 1/2 Névleges távolság 12 mm Szervóvezérelt 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (73 220 Ft / Darab)
73 220 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
2/2 utas mágnesszelep; szervo vezérlésű
- Szervovezérlésű membránszelep DN50 névleges átmérőig
- Fix csatolású membrán nyomáskülönbség nélkül nyílik
- Rezgésálló, tömbcsavarozott tekercsrendszer
- Energiatakarékos teljesítménycsökkentés minden DC változathoz
Műszaki adatok
- Tömítőanyag - Pilot Control tömítés anyaga: FKM (fluorgumi)
- Tömítőanyag - üléstömítés anyagkategória: elasztomerek
- Tömítőanyag - üléstömítés anyaga: FKM (fluorgumi)
- Tömítőanyag - tömítés kívülről Anyaga: FKM (fluorgumi)
- Nyomás és hőmérséklet - Közeghőmérséklet min: 0 °C
- Nyomás és hőmérséklet - hőmérsékleti közeg max: 100 °C
- Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
- Nyomás és hőmérséklet - névleges nyomás min: 0 bar
- Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
- Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 16 bar
- Elektromos csatlakozás - készülék aljzat a szállítmányban: mellékelve
- Elektromos csatlakozás - készülék aljzat cikkszám - típus: 00314802 - 2518
- Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
- Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
- Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
- A készülék tulajdonságai - Beépítési hossz: 74,5 mm
- A készülék tulajdonságai - Főszelep Működési elv: Membránszelep
- Készülék tulajdonságai - Nyitott kapcsolási idő max.: 250 ms
- Készülék tulajdonságai - kapcsolási idő zárás max.: 2000 ms
- Az eszköz tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
- A készülék tulajdonságai - Szelep szerkezete: A szelep kész
- Eszköz tulajdonságai - Áramlás: ülésen keresztül
- A készülék jellemzői - vákuum verzió: Igen
- A készülék jellemzői - Oxigén változat: Igen
- A készülék tulajdonságai - olaj- és zsírmentes alkatrészek: Igen (a DIS 1000020797 szerint)
- A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
- A készülék tulajdonságai - Működés: erővel vezérelt
- Eszköz tulajdonságai – Médialeválasztás: Nem
- A készülék tulajdonságai - kapcsolási funkció: be/ki
- Készülék tulajdonságai - nyitási kapcsolási idő min: 100 ms
- Készülék tulajdonságai - zárási kapcsolási idő min: 700 ms
- Eszköz tulajdonságai - Elemzés végrehajtása: Nem
- Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
- Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
- A készülék jellemzői - olajégő szelep: sz
- A készülék jellemzői - Steam verzió: sz
- A készülék jellemzői - Főszelep beépített szűrővel: sz
- Névleges átmérő (Kv érték) - QNn érték (gáz): 1900 l/perc
- Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 1,5 mm
- Névleges szélesség (Kv érték) - Főszelep névleges szélessége 1 (P) (mm): 12 mm
- Névleges átmérő (Kv érték) - Kv érték (víz): 1,8 m3/h
- Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 7/16 hüvelyk
- Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
- Folyamat / vonal csatlakozás - vezeték csatlakozás 1 menet megnevezése: 1/2
- Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
- Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
- Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
- Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/2
- Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
- Feszültség - Akkumulátor feszültség: Nem
- Feszültség - Minimális feszültség / Névleges feszültség: 230 V
- Feszültség - Max. feszültség / Névleges feszültség: 230 V
- Feszültség - AC feszültség: Igen
- Feszültség - DC feszültség: Nem
- Feszültség – feszültségtűrés pozitív: 10%
- Feszültség – feszültségtűrés negatív: 10%
- Tekercs (mag) - Tekercsméret: 40 mm
- Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
- Tekercs (mag) - tekercs huzalozás egyenirányító: sz
- Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
- Tekercs (mag) – Alacsony zajszintű kivitel: sz
- Tekercs (mag) - Tekercs típusa: blokkcsavaros
- Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
- Tekercs (mag) - Hajtás hőszigetelési osztálya: H
- Tekercs (mag) - kapcsolási teljesítmény AC: 100 V
- A
- Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
- Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
- Tekercs (mag) - névleges teljesítmény AC: 25 V
- A
- Anyagok - Főszelep A közeggel érintkező anyag: sárgaréz
- Üzemmód - Folyadékvezeték csatlakozás Szám: 2
- Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
- Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
- Üzemmód - kézi üzemmód: Nem
- Engedélyek - Névleges teljesítmény: 10 W
- Feszültség Frekvencia: 50Hz
- Termék típus
Szervó vezérlésű szelep
- Üzemi feszültség
230 V
- Üzemi nyomás (max.)
0 bar
- Ház anyaga
Nemesacél
- Csatlakozó
G 1/2
- Üzemi hőmérséklet
0 °C (min)
- Média-hőmérséklet (tartomány)
0 - 100 °C
- Gyártói szám
59608
- Üzemi nyomás (min.)
0 bar
- Üzemi hőmérséklet (min.)
0 °C
- Tömítőanyag
FKM
- Funkció
2/2 zárt monostabil
- Médiahőmérséklet (max.)
100 °C
- Média hőmérséklet (min.)
0 °C
- Közepes
Oxigén
- Névleges távolság
12 mm
- Hossz
74.5 mm
- QNn érték
1.900 l/perc
IP65
- Max. környezeti hőmérséklet
55 °C
- Hatás
Szervóvezérelt
- kv érték
1.8 m³/óra
Dokumentumok és letöltések
Adatlap
Adatlap 3046840 Bürkert Szervó vezérlésű szelep 59608 0290 230 V G 1/2 Névleges távolság 12 mm Szervóvezérelt 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3046840 Bürkert Szervó vezérlésű szelep 59608 0290 230 V G 1/2 Névleges távolság 12 mm Szervóvezérelt 1 db
Leírás
A 0290-es szelep egy szervovezérlésű membránszelep az S.EV sorozatból. A szelep nyomáskülönbség nélkül nyílik. A nyitási folyamatot a membránnak a horgonyhoz való szilárd összekapcsolása támogatja. Az integrált „soft kick” funkció gondoskodik arról, hogy a nyílás kíméletes legyen az anyagokhoz. Az alkalmazástól függően különböző membránanyagok állnak rendelkezésre. A tokok választékát rozsdamentes acél változatok teszik teljessé. A mágnestekercsek kémiailag rendkívül ellenálló epoxival vannak bevonva. Az elektromos energiafogyasztás csökkentése érdekében minden egyenáramú változatban a tekercsbe öntött „kick and drop” elektronika van. A NEMA 4X kérésre elérhető.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
