Name: Bürkert Szervó vezérlésű szelep 77003 0290 230 V G 1/2 Névleges távolság 12 mm Kényszervezérelt 1 db
Brand: Bürkert
SKU: 3046849
Availability: BackOrder

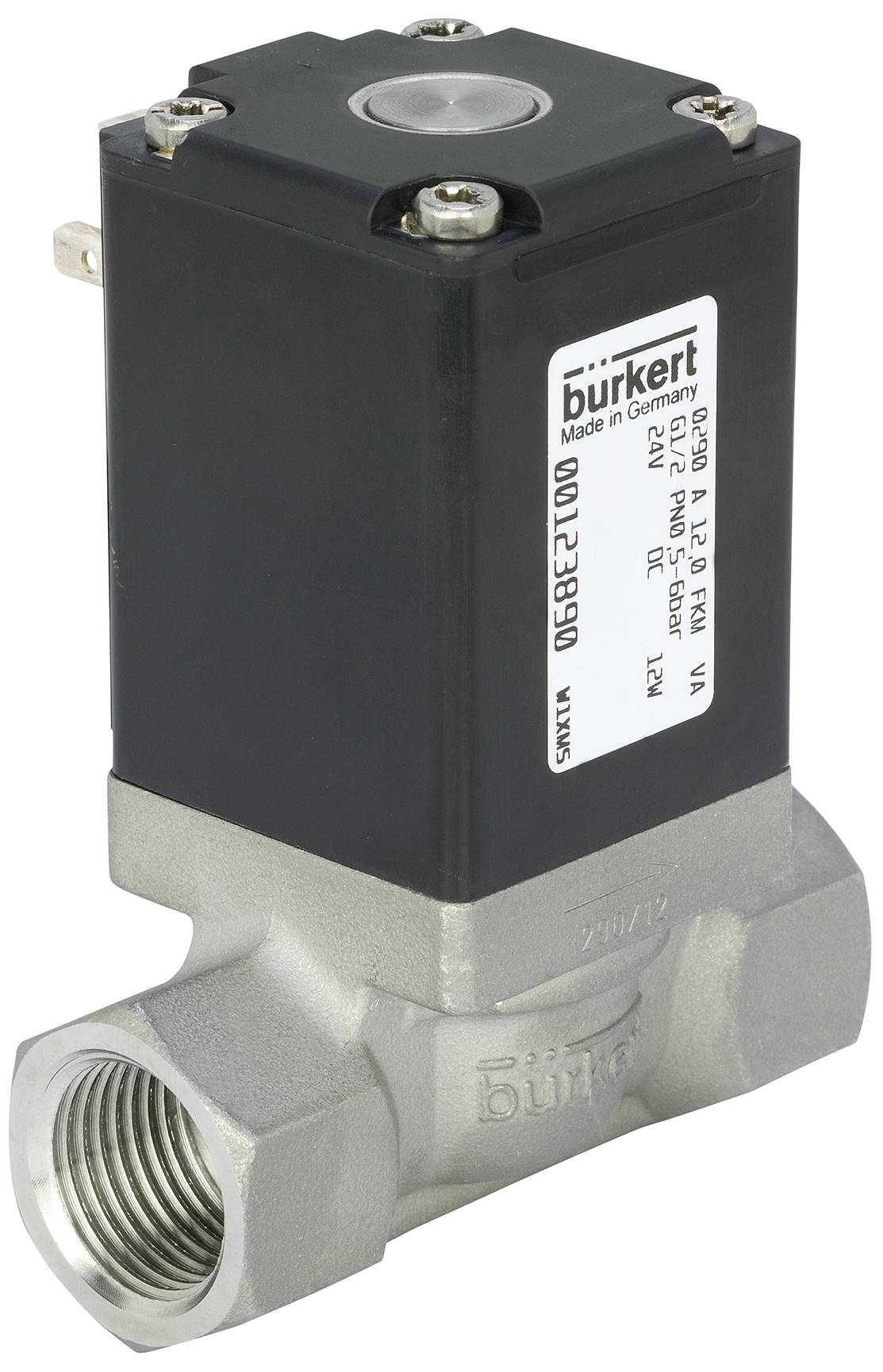

Egy fekete szelep fémtesttel, oldalán egy címke műszaki specifikációkkal. A gyártó logója 'Burkert'. Felhasználás: Folyadékáramok vezérlése.

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 26. [H.]

1 db

Szám

Összesen (141 990 Ft / Darab)

141 990 Ft

ÁFÁ-val

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2/2 utas mágnesszelep; szervo vezérlésű

Szervovezérlésű membránszelep DN50 névleges átmérőig
Fix csatolású membrán nyomáskülönbség nélkül nyílik
Rezgésálló, tömbcsavarozott tekercsrendszer
Energiatakarékos teljesítménycsökkentés minden DC változathoz

Műszaki adatok

Tömítés anyaga - pilot vezérlő tömítés anyaga: NBR (nitril gumi)
Tömítőanyag - üléstömítés anyagkategória: elasztomerek
Tömítőanyag - üléstömítés anyaga: NBR (nitril gumi)
Tömítőanyag - tömítés kívülre Anyaga: NBR (nitril gumi)
Nyomás és hőmérséklet - Közeghőmérséklet min: -10 °C
Nyomás és hőmérséklet - Közeghőmérséklet max: 80 °C
Nyomás és hőmérséklet - Környezeti hőmérséklet max: 55 °C
Nyomás és hőmérséklet - névleges nyomás min: 0 bar
Nyomás és hőmérséklet - Ellennyomásálló kialakítás: Nem
Nyomás és hőmérséklet - Max névleges nyomás (folyadék): 16 bar
Elektromos csatlakozás - Elektromos csatlakozás típusa: A csatlakozó minta a DIN EN 175301-803 szerint
Elektromos csatlakozás - Elektromos csatlakozási helyzet: áramlási irányban balra
Elektromos csatlakozás - Elektromos csatlakozás Érintkezők száma: 2 + védővezető
A készülék tulajdonságai - Beépítési hossz: 74,5 mm
A készülék tulajdonságai - Főszelep Működési elv: Membránszelep
Készülék tulajdonságai - Nyitott kapcsolási idő max.: 250 ms
Készülék tulajdonságai - kapcsolási idő zárás max.: 2000 ms
A készülék tulajdonságai - Névleges üzemmód/kihasználtsági ciklus: 100%
A készülék tulajdonságai - Szelep szerkezete: A szelep kész
Eszköz tulajdonságai - Áramlás: ülésen keresztül
A készülék jellemzői - vákuum verzió: Igen
A készülék tulajdonságai - Meghajtó típusa: emelőhorgony
A készülék tulajdonságai - Működés: erővel vezérelt
Eszköz tulajdonságai – Médialeválasztás: Nem
A készülék tulajdonságai - kapcsolási funkció: be/ki
Készülék tulajdonságai - nyitási kapcsolási idő min: 100 ms
Készülék tulajdonságai - zárási kapcsolási idő min: 700 ms
Eszköz tulajdonságai - Elemzés végrehajtása: Nem
Készülék tulajdonságai - Szelep beállítása Nyitási idő: Nem
Készülék tulajdonságai - Szelep beállítása Zárási idő: Nem
A készülék jellemzői - olajégő szelep: sz
A készülék jellemzői - Steam verzió: sz
A készülék jellemzői - Főszelep beépített szűrővel: sz
Névleges átmérő (Kv érték) - QNn érték (gáz): 1900 l/perc
Névleges szélesség (Kv érték) - pilotvezérlés névleges szélessége (mm): 1,5 mm
Névleges szélesség (Kv érték) - Főszelep névleges szélessége 1 (P) (mm): 12 mm
Névleges átmérő (Kv érték) - Kv érték (víz): 1,8 m3/h
Névleges méret (Kv-érték) - Főszelep névleges mérete 1 (inch): 7/16 hüvelyk
Folyamat/csőcsatlakozás - Csőcsatlakozás 1 típus: belső menet
Folyamat / vonal csatlakozás - vezeték csatlakozás 1 menet megnevezése: 1/2
Folyamat / vonal csatlakozás - Vonalcsatlakozás 1 menettípus: G
Folyamat/cső csatlakozás - Csőcsatlakozás 2 típus: belső menet
Folyamat / vonal csatlakozás - vonalcsatlakozás 2 menetes típus: G
Folyamat / vonal csatlakozás - vezeték csatlakozás 2 menet megnevezése: 1/2
Védelmi osztály - IP védelmi osztály (max. megfelelő csatlakozással): IP65
Feszültség - Akkumulátor feszültség: Nem
Feszültség - Minimális feszültség / Névleges feszültség: 230 V
Feszültség - Max. feszültség / Névleges feszültség: 230 V
Feszültség - AC feszültség: Igen
Feszültség - DC feszültség: Nem
Feszültség – feszültségtűrés pozitív: 10%
Feszültség – feszültségtűrés negatív: 10%
Tekercs (mag) - Tekercsméret: 40 mm
Tekercs (mag) - tekercs huzalozás Túlfeszültség-védelem: nélkül
Tekercs (mag) - tekercs huzalozás egyenirányító: sz
Tekercs (mag) - tekercs huzalozás szabadonfutó dióda: sz
Tekercs (mag) – Alacsony zajszintű kivitel: sz
Tekercs (mag) - Tekercs típusa: blokkcsavaros
Tekercs (mag) - Tekercs anyaga (burkolat): EP (epoxigyanta)
Tekercs (mag) - Hajtás hőszigetelési osztálya: H
Tekercs (mag) - kapcsolási teljesítmény AC: 100 V
A
Tekercs (mag) - közeggel érintkező rész Mag anyaga: rozsdamentes acél
Tekercs (mag) - közeggel érintkező rész Dugó anyaga: rozsdamentes acél
Tekercs (mag) - névleges teljesítmény AC: 25 V
A
Anyagok - Főszelep Közeggel érintkező anyag: rozsdamentes acél
Anyagok - szelepház burkolat anyaga: rozsdamentes acél
Üzemmód - Folyadékvezeték csatlakozás Szám: 2
Üzemmód - szelepfunkció Kapcsolási helyzetek száma: 2
Üzemmód - szelepfunkció: A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)A - nyugalmi helyzetben zárva - 1. nyomáscsatlakozó (P/NC)
Üzemmód - kézi üzemmód: Nem
Engedélyek - Névleges teljesítmény: 10 W
Feszültség Frekvencia: 50Hz

Termék típus: Szervó vezérlésű szelep

Üzemi feszültség: 230 V

Üzemi nyomás (max.): 0 bar

Ház anyaga: Nemesacél

Csatlakozó: G 1/2

Üzemi hőmérséklet: -10 °C (min)

Média-hőmérséklet (tartomány): -10 - 80 °C

Gyártói szám: 77003

Üzemi nyomás (min.): 0 bar

Üzemi hőmérséklet (min.): -10 °C

Tömítőanyag: Nitril kaucsuk

Funkció: 2/2 utas

Súly: 0.7600 kg

Médiahőmérséklet (max.): 80 °C

Média hőmérséklet (min.): -10 °C

Közepes: Víz

Névleges távolság: 12 mm

Szélesség: 81 mm

Magasság: 84 mm

Hossz: 74.5 mm

QNn érték: 1.900 l/perc

: IP65

Max. környezeti hőmérséklet: 55 °C

Hatás: Kényszervezérelt

kv érték: 1.8 m³/óra

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Üzemi feszültség

Csatlakozó

Üzemi nyomás (max.)

Ház anyaga

Termék típus

Bürkert Közvetlen vezérlésű szelep 18121 0290 24 V/AC G 1 hüvely Névleges távolság 25.0 mm Kényszervezérelt 1 db

Rendelési szám:623638

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

24 V/AC

G 1 hüvely

16 bar

Nemesacél

Közvetlen vezérlésű szelep

Min.: 1

Többszörös: 1

423 990 Ft^*

Bürkert Közvetlen vezérlésű szelep 18348 0290 24 V/DC G 1 hüvely Névleges távolság 25.0 mm Kényszervezérelt 1 db

Rendelési szám:623639

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

24 V/DC

G 1 hüvely

16 bar

Nemesacél

Közvetlen vezérlésű szelep

Min.: 1

Többszörös: 1

442 990 Ft^*

Bürkert Közvetlen vezérlésű szelep 25870 0290 110 V/AC G 3/4 hüvely Névleges távolság 20.0 mm Kényszervezérelt 1 db

Rendelési szám:623640

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

110 V/AC

G 3/4 hüvely

16 bar

Nemesacél

Közvetlen vezérlésű szelep

Min.: 1

Többszörös: 1

324 990 Ft^*

Bürkert Közvetlen vezérlésű szelep 42886 0290 230 V/AC G 1/2 hüvely Névleges távolság 12.0 mm Kényszervezérelt 1 db

Rendelési szám:623641

Szállítás: 10. 26. [H.]

7 dbConrad Electronic

230 V/AC

G 1/2 hüvely

16 bar

Sárgaréz

Közvetlen vezérlésű szelep

Min.: 1

Többszörös: 1

76 990 Ft^*

Bürkert Közvetlen vezérlésű szelep 42888 0290 230 V/AC G 1/2 hüvely Névleges távolság 12.0 mm Nyugalmi állás zárva 1 db

Rendelési szám:623642

Szállítás: 10. 26. [H.]

5 dbConrad Electronic

230 V/AC

G 1/2 hüvely

16 bar

Nemesacél

Közvetlen vezérlésű szelep

Min.: 1

Többszörös: 1

152 990 Ft^*

Bürkert Közvetlen vezérlésű szelep 43553 0290 230 V/AC G 1/2 hüvely Névleges távolság 12.0 mm Kényszervezérelt 1 db

Rendelési szám:623645

Szállítás: 10. 26. [H.]

6 dbConrad Electronic

230 V/AC

G 1/2 hüvely

16 bar

Nemesacél

Közvetlen vezérlésű szelep

Min.: 1

Többszörös: 1

146 990 Ft^*

Bürkert Közvetlen vezérlésű szelep 43654 0290 230 V/AC G 1/2 hüvely Névleges távolság 12.0 mm Nyugalmi állás zárva 1 db

Rendelési szám:623646

Szállítás: 10. 26. [H.]

5 dbConrad Electronic

230 V/AC

G 1/2 hüvely

16 bar

Nemesacél

Közvetlen vezérlésű szelep

Min.: 1

Többszörös: 1

144 990 Ft^*

Bürkert Közvetlen vezérlésű szelep 43659 0290 24 V/AC G 1/2 hüvely Névleges távolság 12.0 mm Kényszervezérelt 1 db

Rendelési szám:623647

Szállítás: 10. 26. [H.]

1 dbConrad Electronic

24 V/AC

G 1/2 hüvely

16 bar

Nemesacél

Közvetlen vezérlésű szelep

Min.: 1

Többszörös: 1

144 990 Ft^*

Bürkert Közvetlen vezérlésű szelep 43816 0290 24 V/AC G 1/2 hüvely Névleges távolság 12.0 mm Kényszervezérelt 1 db

Rendelési szám:623648

Szállítás: 10. 26. [H.]

5 dbConrad Electronic

24 V/AC

G 1/2 hüvely

16 bar

Sárgaréz

Közvetlen vezérlésű szelep

Min.: 1

Többszörös: 1

67 990 Ft^*

Bürkert Közvetlen vezérlésű szelep 44373 0290 230 V/AC G 1/2 hüvely Névleges távolság 12.0 mm Nyugalmi állás zárva 1 db

Rendelési szám:623649

Szállítás: 10. 13. [K.]

16 dbConrad Electronic

230 V/AC

G 1/2 hüvely

16 bar

Sárgaréz

Közvetlen vezérlésű szelep

Min.: 1

Többszörös: 1

67 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3046849 Bürkert Szervó vezérlésű szelep 77003 0290 230 V G 1/2 Névleges távolság 12 mm Kényszervezérelt 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3046849 Bürkert Szervó vezérlésű szelep 77003 0290 230 V G 1/2 Névleges távolság 12 mm Kényszervezérelt 1 db

Leírás

A 0290-es szelep egy szervovezérlésű membránszelep az S.EV sorozatból. A szelep nyomáskülönbség nélkül nyílik. A nyitási folyamatot a membránnak a horgonyhoz való szilárd összekapcsolása támogatja. Az integrált „soft kick” funkció gondoskodik arról, hogy a nyílás kíméletes legyen az anyagokhoz. Az alkalmazástól függően különböző membránanyagok állnak rendelkezésre. A tokok választékát rozsdamentes acél változatok teszik teljessé. A mágnestekercsek kémiailag rendkívül ellenálló epoxival vannak bevonva. Az elektromos energiafogyasztás csökkentése érdekében az összes egyenáramú változatban „kick and drop” elektronika van a tekercsbe öntve. A NEMA 4X kérésre elérhető.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
