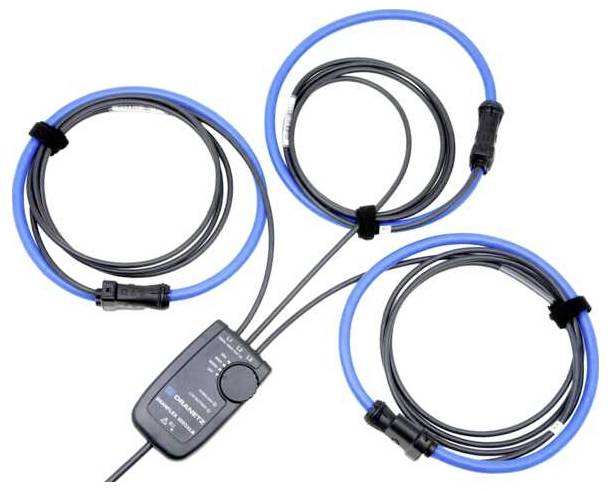

Camille Bauer DRANFLEX300MHB6 Áramérzékelő

DRANFLEX 300MHB flexibilis mini AC érzékelők. A mikro-Rogowski áramérzékelővel biztonságosan, pontosan és rugalmasan mérhet mind a gyűjtősíneken, mind az energiaelosztó rendszerekben. Széleskörű alkalmazási lehetőségek, 3 mérési tartomány (3 A/30 A/300 A AC) és nagy sávszélesség (20 Hz) ... 100 kHz teljesítmény- és hálózatelemzéshez. Pontos mérés még alacsony áramok esetén is, a nagy dinamikatartománynak és a magas érzékelőérzékenységnek köszönhetően. A vezető pozíciójának alacsony befolyása és minimális interferencia külső mezőkből. Könnyű alkalmazás zárt térben a kis, 6 mm-es érzékelőkeresztmetszetnek köszönhetően. Biztonságos kezelés még védőkesztyűben is; az érzékelő kinyitása és a mérési tartomány beállítása egy kézzel is elvégezhető. DRANFLEX 300MHB: Külső tápegység hosszú távú mérésekhez: – DRANETZ HDPQ: A tápellátás a HDPQ-n keresztül történik; nincs szükség további tartozékokra. Áramérzékelő IP50 védelemmel, mérőerősítő IP40 védelemmel. Nagy biztonság a felhasználó számára, mérési kategória 1000 V @ CAT III, 600 V @ CAT IV és korlátlan túlterhelhetőség, folyamatos üzemre tervezve. A DRANFLEX 300MHB segítségével biztonságosan, pontosan és rugalmasan mérhet mind a gyűjtősíneken, mind az energiaelosztó rendszerben. A tekercs különösen alkalmas nehezen elérhető és szűk helyekre. A DRANFLEX váltakozó áramú érzékelők a Rogowski-elven alapulnak. Akár 300 A-ig terjedő váltakozó áram mérésére használhatók, ha megfelelő mérőeszközhöz (multiméter, adatgyűjtő, teljesítményanalizátor, oszcilloszkóp stb.) csatlakoztatjuk őket. A flexibilis mérőfej lehetővé teszi az árammérést még nehezen elérhető helyeken is. Erre a célra az érzékelők egy vagy több, bármilyen kialakítású vezető (szigetelt kábelek, gyűjtősínek, csövek) köré helyezhetők. A mérőerősítő autonóm működéséhez belső akkumulátorokról működik. A DRANFLEX 300MHB flexibilis áramérzékelők külső tápegységgel hosszú távú mérésekhez is működtethetők. A DRANETZ HDPQ esetében a DRANFLEX 300MHB áramérzékelők közvetlenül a készülékből kapnak áramot. Nincs szükség külső tápegységre. Széleskörű alkalmazási lehetőségek, 3 mérési tartomány 3 / 30 / 300 A AC és nagy sávszélesség 20 Hz ... 100 kHz (±1dB / 50 Hz) harmonikus elemzéshez. Pontos mérés még alacsony áramok esetén is, a nagy dinamikatartománynak és a magas érzékelőérzékenységnek köszönhetően. A vezető pozíciójának alacsony befolyása és minimális interferencia külső mezőkből. Könnyű alkalmazás zárt térben a kis, 6 mm-es érzékelőkeresztmetszetnek köszönhetően. Biztonságos kezelés még védőkesztyűben is; az érzékelő kinyitása és a mérési tartomány beállítása egy kézzel is elvégezhető. Áramérzékelő IP50 védelemmel, mérőerősítő IP40 védelemmel. Nagy biztonság a felhasználó számára, 1000V @CAT III, 600V @CAT IV mérési kategória és korlátlan túlterhelhetőség, folyamatos üzemre tervezve. Mérési tartományok: 3 A, 30 A, 300 A. Skálázási tényező: 20, 200, 2000. Kimeneti érzékenység: 500 mV/A, 50 mV/A, 5 mV/A. Pontosság (50 ... 60 Hz) referencia körülmények között ±1%-a a mért értéknek ±0,1 A ±1%-a a mért értéknek ±0,5 A Zaj 1,5 mV rms Kimeneti csatlakozás 4 tűs Hypertronics csatlakozó Érzékelő hossza modelltől függően (cikkszám): DRANFLEX 300MHB/6 (193681): 16 cm DRANFLEX 300MHB/8 (193689): 22 cm DRANFLEX 300MHB/12 (193697): 32 cm Érzékelő átmérője (szorítónyílás) modelltől függően (cikkszám): DRANFLEX 300MHB/6 (193681): 50 mm DRANFLEX 300MHB/8 (193689): 70 mm DRANFLEX 300MHB/12 (193697): 100 mm. Rugalmas mini AC érzékelők DRANFLEX 300MHB Használati utasítás

Ez a szöveg gépi fordítással készült.
