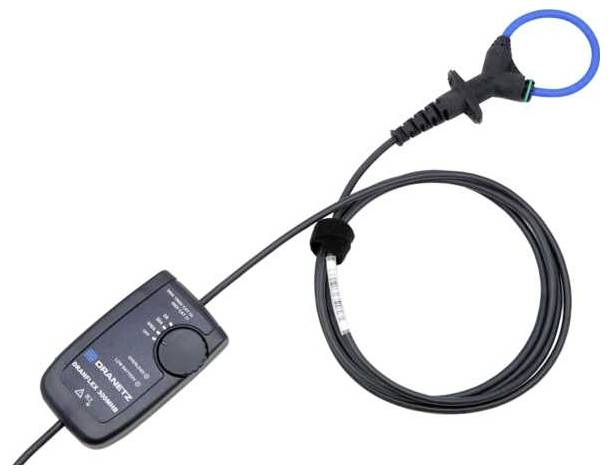

Camille Bauer DRANFLEX6003XLB36 Áramérzékelő

Rugalmas 3 fázisú áramérzékelő 60/600/6000 AAC, hurokhossz 61... 122 cm. A DRANFLEX váltakozó áramú érzékelők a Rogowski-elven alapulnak. Akár 3000 A-ig, illetve 6000 A-ig terjedő váltakozó áram mérésére használhatók, ha megfelelő mérőeszközhöz (adatgyűjtő, hálózati analizátor stb.) csatlakoztatjuk őket. . A rugalmas, 3 fázisú áramérzékelők HDPQ-val vagy bármilyen 1,5 V AC mérőbemenettel és Hypertronics csatlakozóval rendelkező mérőműszerrel való használatra készültek. Mindhárom fázist képesek egyszerre mérni, és egy vagy több, bármilyen kialakítású vezető (szigetelt kábelek, gyűjtősínek, csövek) köré helyezhetők. A mérőerősítő autonóm működéséhez belső akkumulátorokról működik. Széleskörű alkalmazási lehetőségek, 3 mérési tartomány 60 / 600 / 6000 A és nagy sávszélesség 10 Hz ... 20 kHz harmonikus elemzéshez. Pontos mérés alacsony áramok esetén is, a széles dinamikatartománynak és a magas érzékelőérzékenységnek köszönhetően. A vezető pozíciójának csekély befolyása és minimális interferencia a külső mezőkből. Könnyű alkalmazás szűk helyeken a kis, 9,9 mm-es érzékelő keresztmetszetnek és a 13,6 mm-es keskeny végzárónak köszönhetően - 610 mm-es hurokhossz. Biztonságos kezelés még védőkesztyűben is; az érzékelő kinyitása és a mérési tartomány beállítása egy kézzel is elvégezhető. Rendkívül hosszú, akár 2000 órás akkumulátor-üzemidő. Csatlakozókábel mellékelve. Áramérzékelő IP65 védelemmel, mérőerősítő IP40-nel. Nagy biztonság a felhasználó számára, 1000V CAT III, 600V CAT IV mérési kategória és korlátlan túlterhelhetőség. A flexibilis mérőfej lehetővé teszi az árammérést még nehezen elérhető helyeken is. Erre a célra az érzékelők egy vagy több, bármilyen kialakítású vezető (szigetelt kábelek, gyűjtősínek, csövek) köré helyezhetők. A mérőerősítő autonóm működéséhez belső akkumulátorokról működik. Széleskörű alkalmazási lehetőségek, 3 mérési tartomány 60 A/600 A/6000 A AC és nagy sávszélesség 10 Hz ... 10 kHz harmonikus analízishez. Egyidejű mérés mindhárom fázisban. Pontos mérés még alacsony áramok esetén is, a nagy dinamikatartománynak és a magas érzékelőérzékenységnek köszönhetően. A vezető pozíciójának csekély befolyása és minimális interferencia külső mezőkből. Könnyű alkalmazás szűk helyeken a 9,9 mm2-es kis érzékelő keresztmetszetnek és a 13,6 mm2-es keskeny végzárónak köszönhetően. Biztonságos kezelés még védőkesztyűben is; az érzékelő kinyitása és a mérési tartomány beállítása egy kézzel is elvégezhető. Rendkívül hosszú, akár 1000 órás akkumulátor-üzemidő. Külső tápegység a hosszú távú mérésekhez egy opcionális dugaszolható tápegységen keresztül. Áramérzékelő IP65 védettséggel, mérőerősítő IP40 védettséggel. Nagy biztonság a felhasználó számára, 1000 V@CATIII, 600 V@CATIV mérési kategória és korlátlan túlterhelhetőség. Jellemzők Specifikáció Mérési tartományok 60 A 600 A 6000 A Kimeneti jel (AC) 50 mV/A 5 mV/A 0,5 mV/A Maradékáram / zaj 8 mV rms 2 mV rms 2 mV rms Mérési bizonytalanság (45 ... (65 Hz) ±1% ±0,1 A ±1% ±0,1 A ±1% ±1 A Túlterhelhetőség korlátlan Linearitás a mért érték ±0,2%-a Sávszélesség 10 Hz - 10 kHz (-1 dB) Fázisszöghiba< ±1° (45 ... (65 Hz) Min. terhelési impedancia 100 kΩ a megadott pontossághoz. Modell max. hurokhossz. Cikkszám: DRANFLEX 6003 XBL 61 cm, cikkszám: 193657; 91 cm, cikkszám: 193665; 122 cm, cikkszám: 193673. Rugalmas áramérzékelők - DRANFLEX 6003 XBL Használati utasítás
