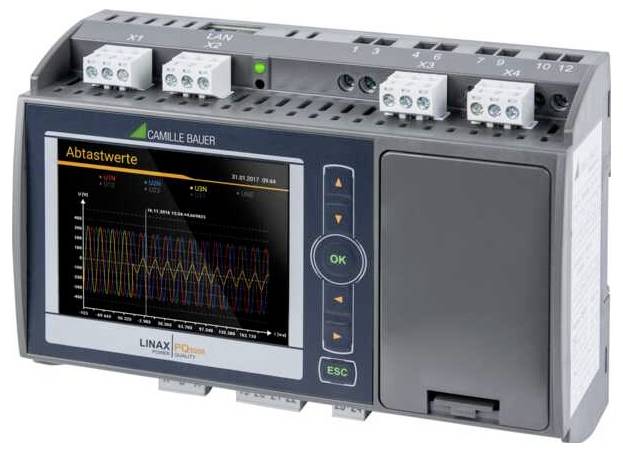

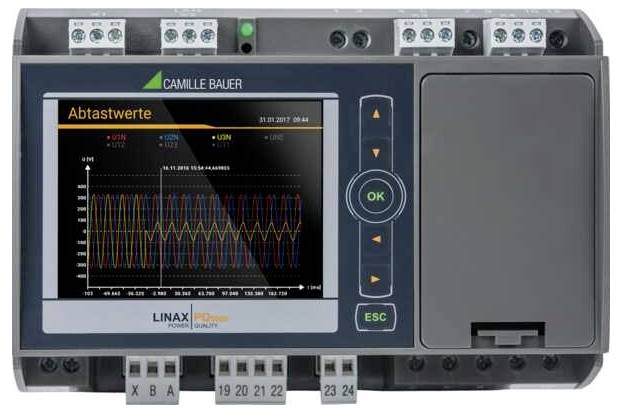

Camille Bauer LINAX PQ5000 hálózat analizáló készülék

A osztályú, helyhez kötött PQ méréstechnika DIN sínre szerelhető kivitelben. A LINAX PQ5000 egy normatív PQ mérőműszer tulajdonságait ötvözi az energiafogyasztás és a hálózati állapotelemzés funkcióival. A modern, többnyelvű kialakítás lehetővé teszi az eszköz intuitív kezelését vagy paraméterezését az eszköz weboldalán vagy az opcionális nagy felbontású színes TFT kijelzőn keresztül. Az integrált webszerver lehetővé teszi a mérési adatok távoli elérését, megjelenítését és elemzését. Nincs szükség további szoftverre. . Energiaminőség-elemzés: A készülék lehetővé teszi a folyamatos energiaminőség-értékelést az IEC 61000-4-30 Ed.3 szabványnak megfelelően, A osztályban. A rögzített energiaminőségi események (feszültségesés, feszültséglökés, feszültségkimaradás, RVC, áramlökés és frekvenciaváltozás, homopoláris feszültség) egyrészt a zavarok bekövetkezésének bizonyítására, másrészt a zavar forrásának megtalálására szolgálnak az ellátás megbízhatóságának növelése érdekében. A statisztikai feszültség- és áramértékek felhasználhatók a szállítási szerződések vagy a belső előírások betartásának ellenőrzésére. Az EN 50160, IEC 61000-2-2/4/12, IEEE 519, GB/T szabványok vagy az önállóan meghatározott határértékek szerinti értékelés a mérés után elvégezhető, és a megfelelő megfelelőségi jelentések közvetlenül a készülék weboldalán keresztül készíthetők (PQEasy jelentés). Független tanúsítvány az IEC 62586-2 szabvány szerint a Svájci Szövetségi Mérésügyi Intézet (METAS) által. Támogatja a szabványosított, gyártótól független PQDIF formátumot az IEEE 1159.3 szabvány szerint. Állítható eseményrögzítési időtartam. Események megjelenítése weboldalon keresztül időzoomolással és értékleolvasással. Energiaáramlás-elemzés. Átlagos teljesítményértékek trendelemzéssel a csúcsterhelések elkerülése érdekében. Terhelésprofil tárolása ingadozási sávszélességgel (min/max) intervallumonként. Hatékony energiaosztály (IEC 62053-22:2003) 0,2 s, reaktív energiaosztály (IEC 62053-24:2014) 0,5 s. További átlagértékek és számlálók választható alapmérettel. Konfiguráció: TFT kijelzővel, DIN sínre szerelhető; 4 áramváltó bemenet (1/5A), 42...50/60...69,5Hz; Névleges feszültség 100...230 V AC/DC; Ethernet (Modbus/TCP) + RS485 (RTU); Modbus + REST interfész; 1 passzív digitális bemenet; 2 passzív digitális kimenet; Szünetmentes tápegységgel (UPS); 1. bővítés: 4 analóg kimenet +/-20mA; 2. bővítés: 2. bővítés nélkül; Tesztprotokoll (angol); Kommunikáció: Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, REST API); Modbus/RTU; Automatizált adatexport (CSV és PQDIF fájlok) SFTP szerverre; Kiberbiztonság (OT) / Kibervédelem; Szerepköralapú hozzáférés-vezérlés (RBAC); Hypertext Transfer Protocol Secure (https); Kliens fehérlista; Auditnapló [minden manipuláció regisztrációja]; Rendszernapló; Biztonságos firmware frissítések; Adatgyűjtő és szünetmentes tápegység (UPS) Adatexport PEN teszt Egyéb jellemzők 4 áram- és 4 feszültségmérő csatorna 0,1%-os pontossággal Mérési kategória 600V, CAT III (feszültség), 300V, CAT III (áram) Standard I/O-k: 1 digitális bemenet, 2 digitális kimenet 16 GB adattárolás Mintavételi frekvencia: 18kHz Monitorozás és riasztás határértékeken és monitorozási funkciókon keresztül DIN sínre szerelhető Megegyező működés a SINEAX® AM/DM sorozatú eszközökkel és a CENTRAX® CU tesztjelentéssel Adatelemzés Az Electrotek Concepts ingyenes PQDiffractor szoftvere letölthető a www.pqview.com/pqdiffractor/ linkről (regisztráció szükséges). Ez a szoftver lehetővé teszi a PQDIF fájlokból származó adatok elemzését, CSV formátumban történő mentését vagy grafikaként történő exportálását. Digitális hálózatkezelés: A SMARTCOLLECT® SC2 szoftverrel egy komplett ökoszisztéma építhető ki az energiaminőség és a teljesítményfelügyelet terén.
