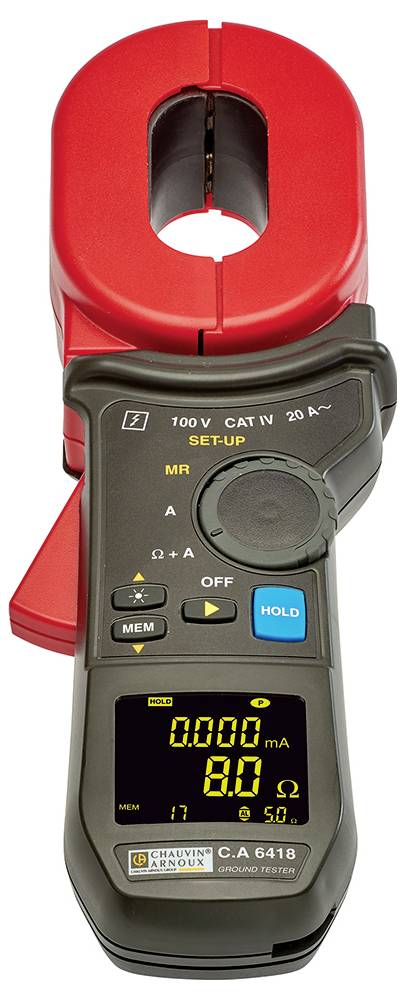

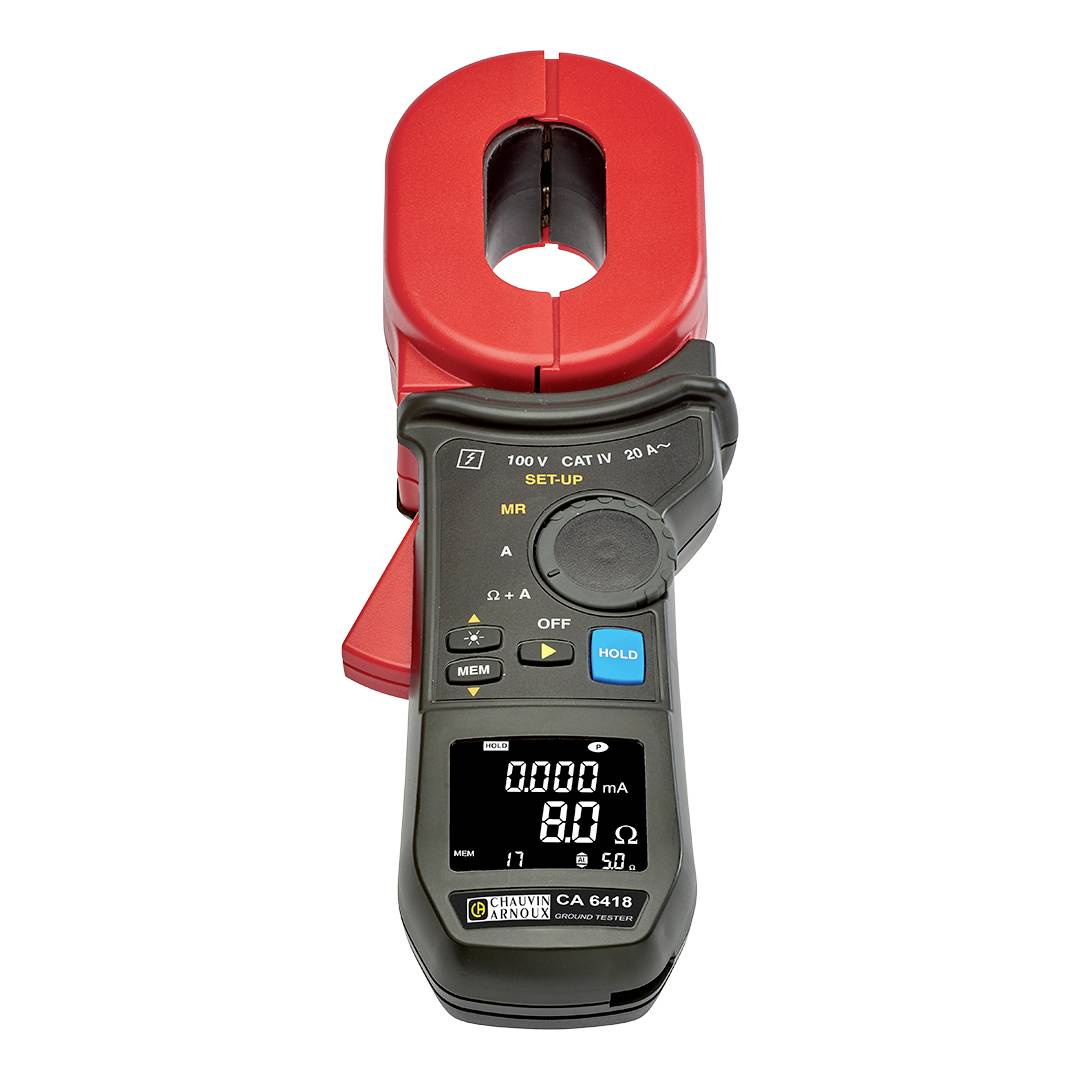

Name: Chauvin Arnoux CA 6418 Földelésmérő fogó
Brand: Chauvin Arnoux
SKU: 3804573
Availability: BackOrder

Főbb jellemzők

Chauvin Arnoux CA 6418 földelésmérő bilincs

Földelőcsipesz hosszúkás mérőfejjel – kifejezetten olyan földelőcsíkokhoz, amelyeket hagyományos kerek fogóval nem lehet mérni.
Hurokellenállás mérése vezető megszakítása és földelőrudak nélkül
Állítható riasztások ellenállásra és áramerősségre – megbízható figyelmeztetés a határértékek túllépése esetén.
A légrés automatikus beállítása bekapcsoláskor a stabil és reprodukálható mérési eredmények érdekében
Automatikus PRE-HOLD mód – a mérési eredmények a tolómérő kinyitásakor is megmaradnak.
300 mért érték tárolása időbélyeggel közvetlenül a készülékben
Helyszíni beállítás gyártói visszaküldés nélkül, opcionális CL1 kalibrációs hurokkal

Műszaki adatok

Hurok ellenállása: 0,010 Ω és 1200 Ω között
Árammérés: 0,5 mA-től 20 A-ig
Állítható riasztások az ellenállás és az áramerősség mérésére
30x40 mm vagy 20x55 mm vagy Ø 32 mm méretű földelőszalagok tokozása
Biztonsági kategória: IEC 61010 – 100 V-os IV. kategória / 150 V-os III. kategória
Védettség: IP40
Memória: 300 mért érték időbélyegzővel
Autonómia: 2400, egyenként 30 másodperces mérés

Termék típus: Földelésmérő fogó

Mérési tartomány (ellenállás): 0,01 Ω-tól 1200-ig Ω

: IP40

Méret: (H x Sz x Ma) 106 x 300 x 56 mm

Súly: 1200 g

Kijelző: Digitális
LCD

Súly megjegyzés: Elemekkel

Tartalom: 1 db

Mérési kategória: CAT IV
CAT III 150 V

Mérési módszer: fogó

Szélesség: 300 mm

Magasság: 56 mm

Hossz: 106 mm

Gyártói szám: CA 6418

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 3804573 Chauvin Arnoux CA 6418 Földelésmérő fogó

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3804573 Chauvin Arnoux CA 6418 Földelésmérő fogó

Leírás

CA 6418 földelőcsipesz hosszúkás mérőfejjel földelőszalagokhoz
A Chauvin Arnoux CA 6418 földelésvizsgáló bilincset kifejezetten földelőhurkok vizsgálatára tervezték szalagföldelő rendszereken. Hosszúkás mérőfeje megbízhatóan körülöleli a lapos acélszalagokat a vonal megszakítása és földtüskék használata nélkül. A készüléket nehéz körülmények közötti mindennapi használatra tervezték.

A CA 6418 egy földelőhálózat hurokimpedanciáját méri érintésmentesen, egy bilincs típusú mérési elv alapján: a mérőfejben lévő gerjesztő tekercs meghatározott váltakozó feszültséget generál, a vevőtekercs pedig a keletkező áramot méri – ebből számítja ki a hurokimpedanciát. Különleges erőssége a hosszúkás mérőfejben rejlik: lehetővé teszi különböző szélességű lapos földelőcsíkok befogását, amelyeket a hagyományos kerek fogóval nem lehet megfogni. Az ellenállásmérés mellett a készülék érzékeli a földelőhálózatban lévő szivárgóáramokat, és egy beállítható riasztással figyelmeztet, ha az túllépi a meghatározott határértékeket. Ezáltal a készülék alkalmas mind a rutinellenőrzésekre, mind a biztonságkritikus vizsgálatokra.

Az Ön előnyei egy pillantásra
· Hosszúkás mérőfej kifejezetten földelőszalagokhoz – megbízható mérést tesz lehetővé lapos földelőszalagokon, amelyeket a kerek fogók nem tudnak megfogni.
· Mérés a vezető megszakítása és földelőrudak nélkül – időt takarít meg, és lehetővé teszi a vizsgálatot még nehezen hozzáférhető helyeken is.
· Helyszíni beállítás gyártói visszaküldés nélkül – az opcionális CL1 kalibráló hurok 5 fix ellenállásértékkel lehetővé teszi a fogó független ellenőrzését és beállítását közvetlenül az integrált beállításon keresztül.
· Állítható riasztások ellenállás és áramerősség esetén – megbízhatóan figyelmeztet, ha az értékek túllépik a meghatározott határértékeket.
· A légrés automatikus beállítása bekapcsoláskor – stabil és reprodukálható mérési eredményeket biztosít.
· Automatikus PRE-HOLD mód – a mért értékek a kijelzőn kimerevülnek, amikor a szorító kinyílik.
· 300 mérés tárolására alkalmas memória időbélyegekkel közvetlenül a készülékben

Jellemző alkalmazási területek:
· Szalagföldelő elektródákkal ellátott villámvédelmi rendszerek földelési vizsgálatai
· Földelési vizsgálatok olyan területeken, ahol a földelőrudakat nem lehet a földbe helyezni
· Párhuzamos földelési ellenállás mérése nagy- és kisfeszültségű transzformátorállomásokon
· Földelési vizsgálat városi területeken és Faraday-védelemmel ellátott épületekben
· Mérés telekommunikációs kábelhálózatokon (árnyékolás földelése, közös módusú áram)
· Vasúti vonalak földelési vizsgálata (oszlopok, sínek, kerítések)
· Földelési rendszerek ellenőrzése föld feletti és földalatti csővezetékeken
· Hálós földelőrendszerek és alapozó földelők vizsgálata

Tartozékok
Az opcionális CL1 kalibráló hurok lehetővé teszi a helyes kijelzés ellenőrzését és a fogó független beállítását az integrált beállításon keresztül – anélkül, hogy vissza kellene küldeni azokat a gyártóhoz.

Ez a szöveg gépi fordítással készült.

Szállítás tartalma

1 hordtáska.
4 db 1.5 V-os elem
1 hordszíj
1 CD-ROM kezelési útmutatóval
1 db rövid használati útmutató
1 Biztonsági adatlap (többnyelvű)
1 teszt tanúsítvány

Leírás

CA 6418 földelőcsipesz hosszúkás mérőfejjel földelőszalagokhoz
A Chauvin Arnoux CA 6418 földelésvizsgáló bilincset kifejezetten földelőhurkok vizsgálatára tervezték szalagföldelő rendszereken. Hosszúkás mérőfeje megbízhatóan körülöleli a lapos acélszalagokat a vonal megszakítása és földtüskék használata nélkül. A készüléket nehéz körülmények közötti mindennapi használatra tervezték.

A CA 6418 egy földelőhálózat hurokimpedanciáját méri érintésmentesen, egy bilincs típusú mérési elv alapján: a mérőfejben lévő gerjesztő tekercs meghatározott váltakozó feszültséget generál, a vevőtekercs pedig a keletkező áramot méri – ebből számítja ki a hurokimpedanciát. Különleges erőssége a hosszúkás mérőfejben rejlik: lehetővé teszi különböző szélességű lapos földelőcsíkok befogását, amelyeket a hagyományos kerek fogóval nem lehet megfogni. Az ellenállásmérés mellett a készülék érzékeli a földelőhálózatban lévő szivárgóáramokat, és egy beállítható riasztással figyelmeztet, ha az túllépi a meghatározott határértékeket. Ezáltal a készülék alkalmas mind a rutinellenőrzésekre, mind a biztonságkritikus vizsgálatokra.

Az Ön előnyei egy pillantásra
· Hosszúkás mérőfej kifejezetten földelőszalagokhoz – megbízható mérést tesz lehetővé lapos földelőszalagokon, amelyeket a kerek fogók nem tudnak megfogni.
· Mérés a vezető megszakítása és földelőrudak nélkül – időt takarít meg, és lehetővé teszi a vizsgálatot még nehezen hozzáférhető helyeken is.
· Helyszíni beállítás gyártói visszaküldés nélkül – az opcionális CL1 kalibráló hurok 5 fix ellenállásértékkel lehetővé teszi a fogó független ellenőrzését és beállítását közvetlenül az integrált beállításon keresztül.
· Állítható riasztások ellenállás és áramerősség esetén – megbízhatóan figyelmeztet, ha az értékek túllépik a meghatározott határértékeket.
· A légrés automatikus beállítása bekapcsoláskor – stabil és reprodukálható mérési eredményeket biztosít.
· Automatikus PRE-HOLD mód – a mért értékek a kijelzőn kimerevülnek, amikor a szorító kinyílik.
· 300 mérés tárolására alkalmas memória időbélyegekkel közvetlenül a készülékben

Jellemző alkalmazási területek:
· Szalagföldelő elektródákkal ellátott villámvédelmi rendszerek földelési vizsgálatai
· Földelési vizsgálatok olyan területeken, ahol a földelőrudakat nem lehet a földbe helyezni
· Párhuzamos földelési ellenállás mérése nagy- és kisfeszültségű transzformátorállomásokon
· Földelési vizsgálat városi területeken és Faraday-védelemmel ellátott épületekben
· Mérés telekommunikációs kábelhálózatokon (árnyékolás földelése, közös módusú áram)
· Vasúti vonalak földelési vizsgálata (oszlopok, sínek, kerítések)
· Földelési rendszerek ellenőrzése föld feletti és földalatti csővezetékeken
· Hálós földelőrendszerek és alapozó földelők vizsgálata

Tartozékok
Az opcionális CL1 kalibráló hurok lehetővé teszi a helyes kijelzés ellenőrzését és a fogó független beállítását az integrált beállításon keresztül – anélkül, hogy vissza kellene küldeni azokat a gyártóhoz.

Ez a szöveg gépi fordítással készült.
