Chauvin Arnoux CA 8345 hálózat analizáló készülék 3 fázisú Grafikus kijelző, adatgyűjtő funkcióval
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
5 db
Szám
Összesen (2 581 094 Ft / Darab)
2 581 094 Ft
ÁFA nélkül
Már csak 5 db érhető el
Főbb jellemzők
CA 8345 teljesítmény- és teljesítményminőség-elemző, A osztályú PA40W-2
- A osztályú energiaminőség-elemző, teljes mértékben megfelel az IEC 61000-4-30 szabványnak
- PA40W-2 hálózati/töltővel ellátott változat a készülék huzamosabb ideig tartó használatához aljzaton keresztül történő táplálására és az akkumulátor újratöltésére
- Nagyon erős: több száz paraméter egyidejű rögzítése és kiszámítása 10 (50 Hz) vagy 12 (60 Hz) periódusonként

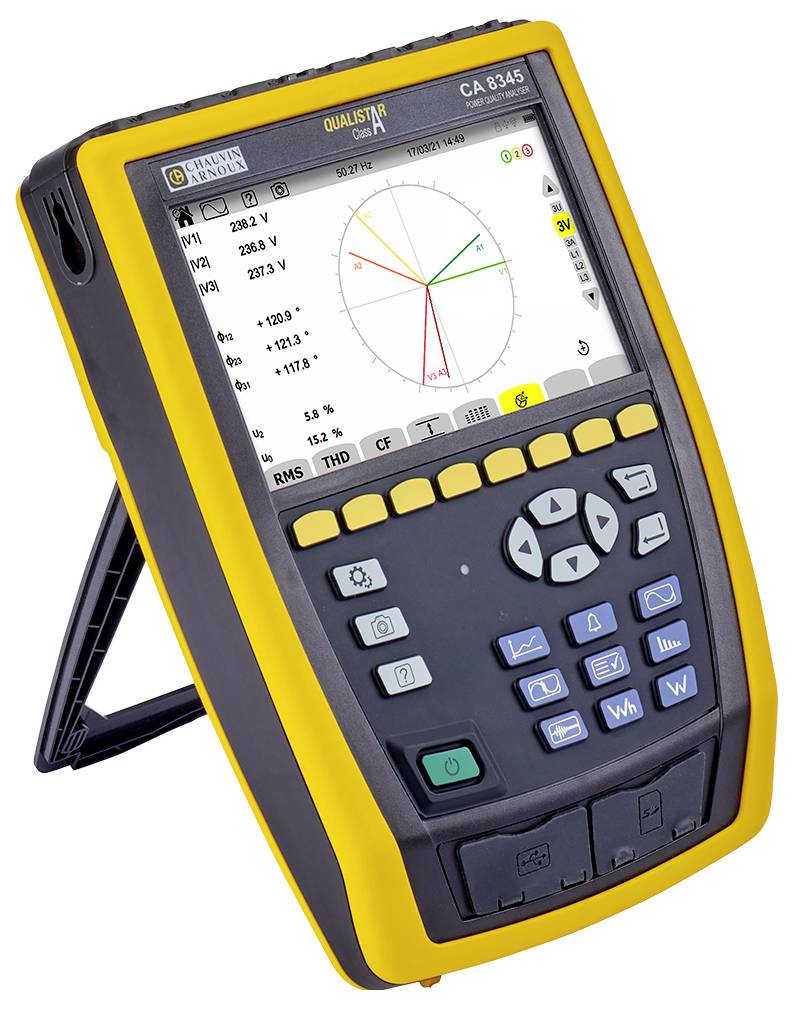

- Praktikus készülék nagy színes érintőképernyővel, intuitív felhasználói felülettel és valós idejű kijelzővel
- Áramváltók változatos választéka különböző erősségű áramok mérésére 5 mA-tól 10 kA-ig
- Számos kommunikációs lehetőség: USB stick, SD kártya, USB, Ethernet, WLAN, webszerver távirányítóhoz, ...
- Power Analyzer Transfer szoftver az eszközök konfigurálásához, adatátviteléhez és kiértékeléséhez
Műszaki adatok
- Termék típus
hálózat analizáló készülék
- Mérési kategória

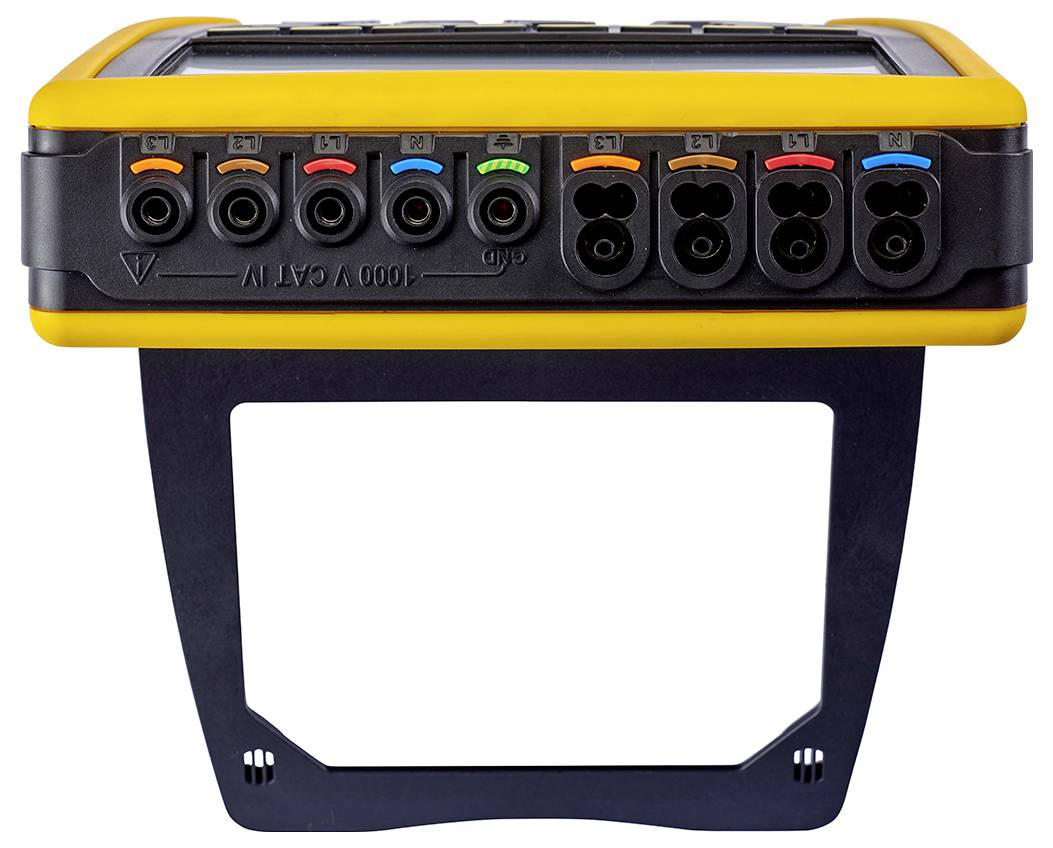

CAT IV 1000 V
- Kijelző
7 hüvelykes színes LCD érintőképernyő (WVGA)
- Fázisfelismerés
Igen
- Védővezeték felismerés
Igen
Gyári standard (tanúsítvány nélkül)
- Méret
(H x Sz x Ma) 28.5 x 5.5 x 20 cm
- Súly
1.9 kg
- Mérésmód
3 fázisú
- Jellemzők
Grafikus kijelző
adatgyűjtő funkcióval
- Szélesség
5.5 cm
- Magasság
20 cm
- Hossz
28.5 cm
- Csatlakozók
USB
WiFi
WLAN
SD kártya
Ethernet
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 3364181 Chauvin Arnoux CA 8345 hálózat analizáló készülék 3 fázisú Grafikus kijelző, adatgyűjtő funkcióval
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3364181 Chauvin Arnoux CA 8345 hálózat analizáló készülék 3 fázisú Grafikus kijelző, adatgyűjtő funkcióval
Garanciális feltételek
Garanciális feltételek 3364181 Chauvin Arnoux CA 8345 hálózat analizáló készülék 3 fázisú Grafikus kijelző, adatgyűjtő funkcióval
Leírás
A CA 8345 egy A osztályú teljesítményelemző és feszültségminőség-ellenőrző.
A Qualistar+ készüléksorozathoz tartozik, kényelmes felhasználói felülettel rendelkezik, és könnyen használható. A többnyelvű online súgó bármikor elérhető nagyméretű, színes LCD érintőképernyőjén.

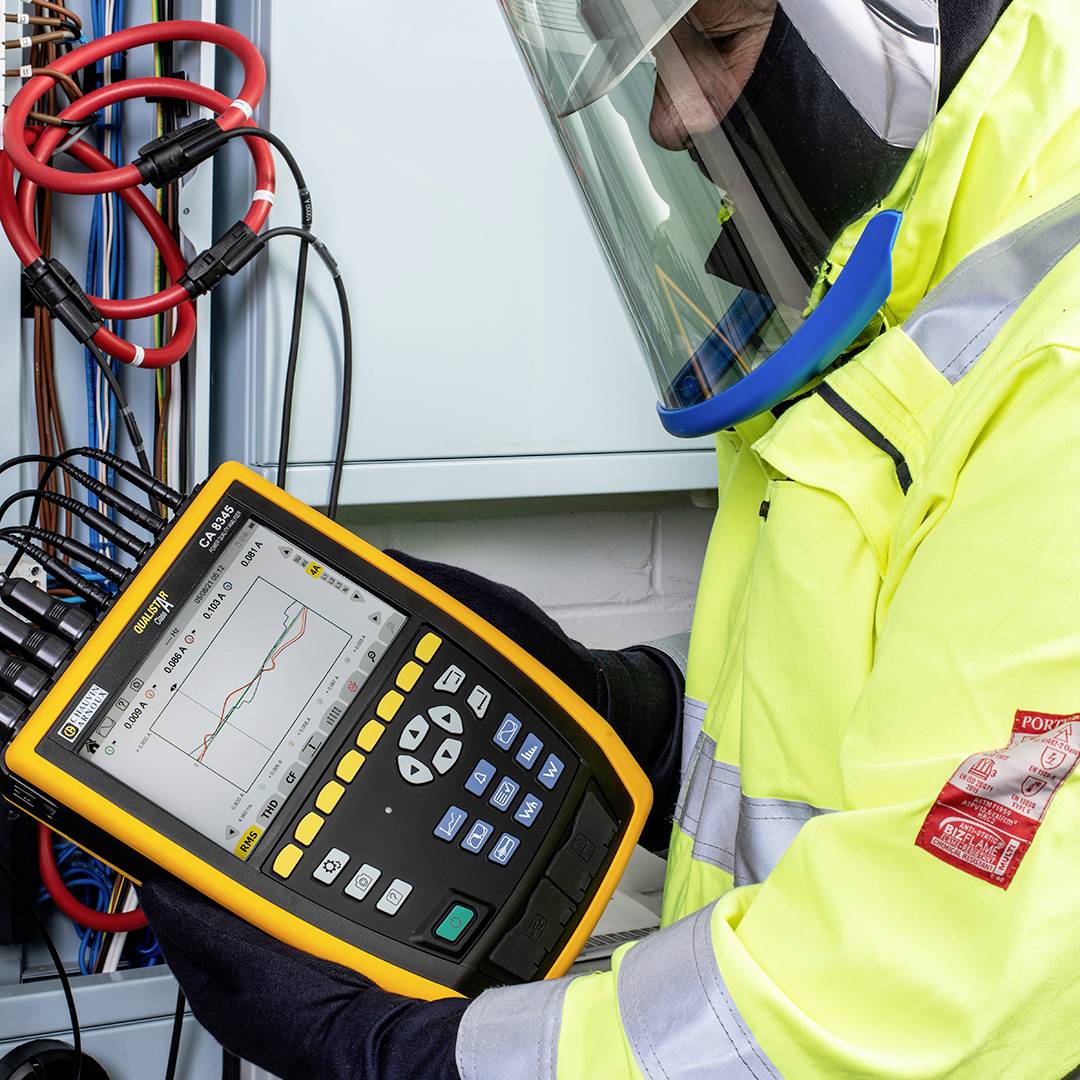

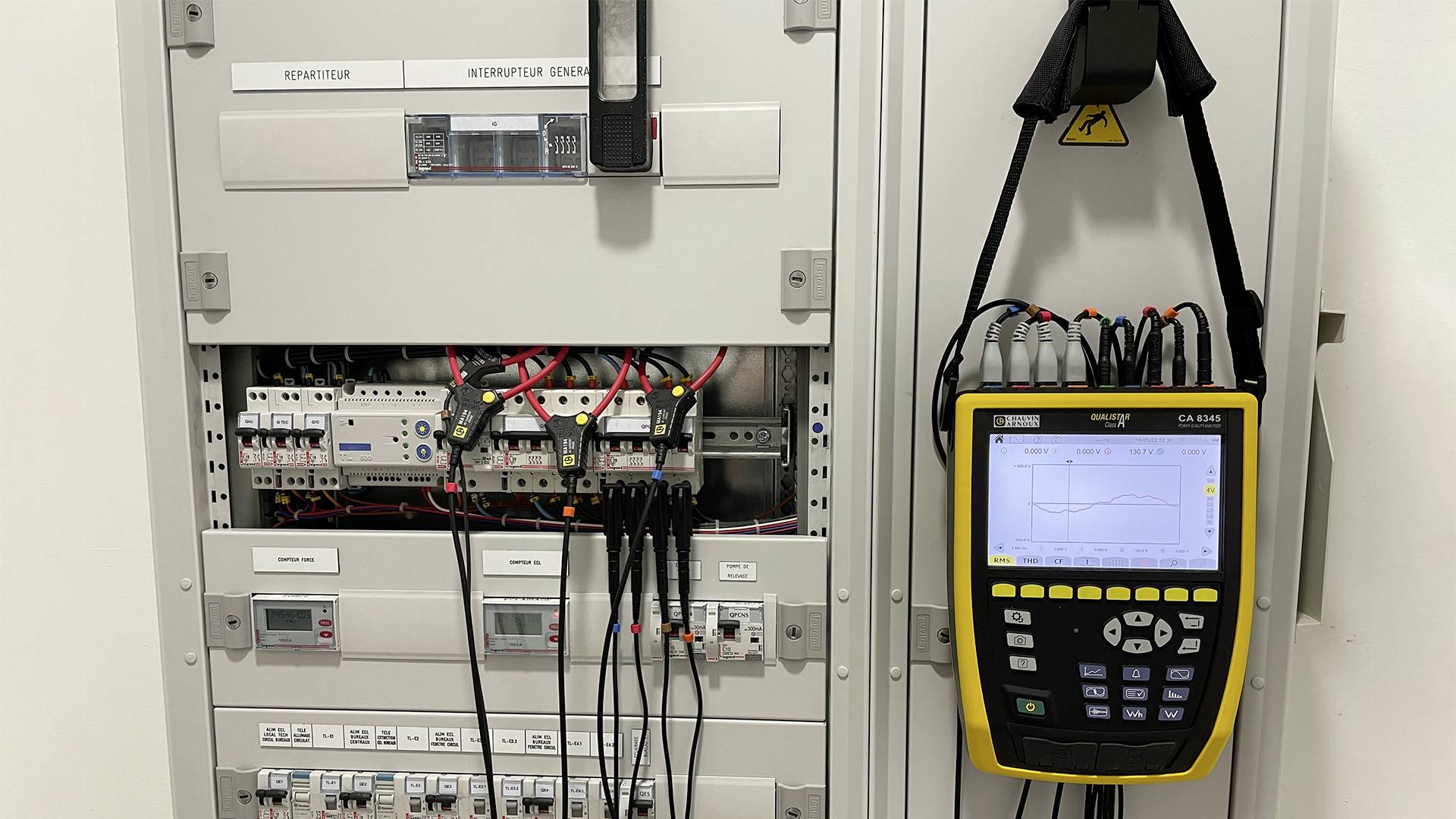

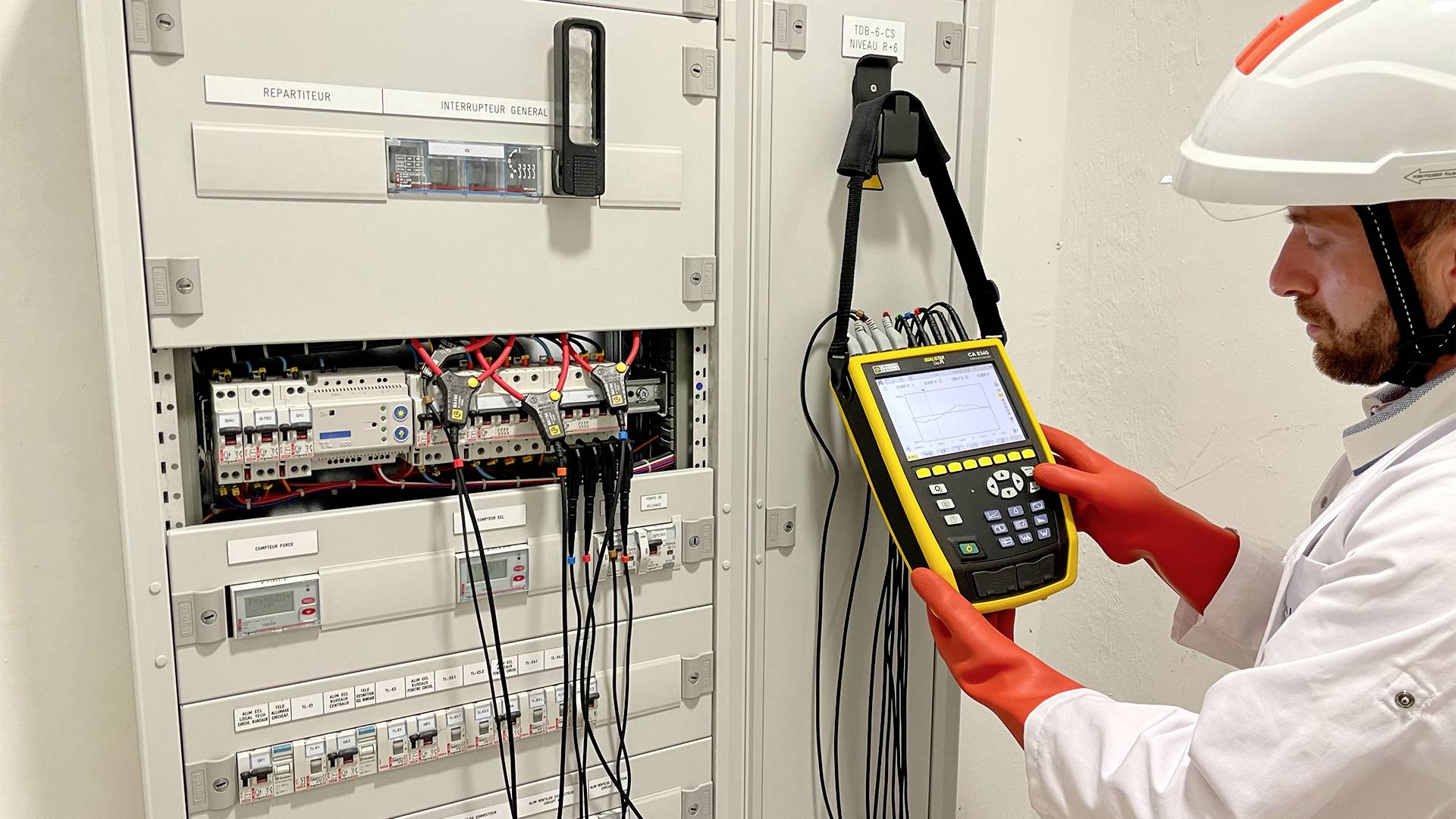

A praktikus eszközt különösen ipari és kereskedelmi rendszerek tesztelésére és karbantartására tervezték. Azonnal pontos áttekintést ad az elektromos hálózat legfontosabb minőségi jellemzőiről, és mint minden Qualistar készülék, minden rendszertípushoz alkalmas.
A biztonság kedvéért a CA 8345 automatikusan felismeri a csatlakoztatott áramérzékelő típusát.
A CA 8345 méréseit nagy pontosság jellemzi. Sok értéket számol ki belőlük, és számos szerkesztési funkcióval rendelkezik. Ezért minden olyan mért értéket kínál a felhasználónak, amely az elektromos elosztó hálózatok felügyeletéhez és az energiahatékonyság növeléséhez szükséges. Az elfogyasztott villamos energia költsége is nagyon gyorsan meghatározható.

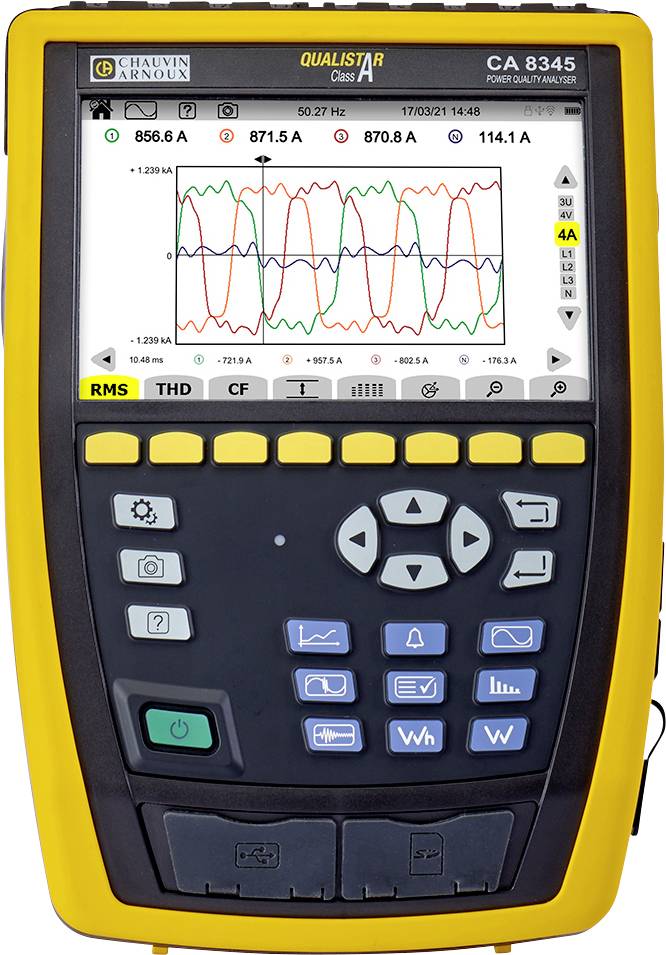

Az IEC 61000-4-7 előírásainak megfelelően az analizátor megjeleníti a meglévő harmonikusokat és az interharmonikusokat. Ugyanakkor a készülék felismeri a hálózaton futó távvezetéki áramokat is.
A CA 8345 figyeli a hálózatban előforduló összes eseményt:
• Hálózati paraméterek trend- és változásdiagramjai
• Állítható riasztások, e-mailek küldésének lehetőségével a felhasználónak
• 2,5 µs tranziensek
• 12 kV-os lökéshullámok 500 ns időtartamig
• TrueInrush érzékelés, nagy bekapcsolási áramok észleléséhez….
• Felügyeleti módban a készülék egy bizonyos ideig rögzíti a mérési adatokat, hogy az EN 50160 szabványnak megfelelően elemezze az áramminőséget.
Hálózatba kötés

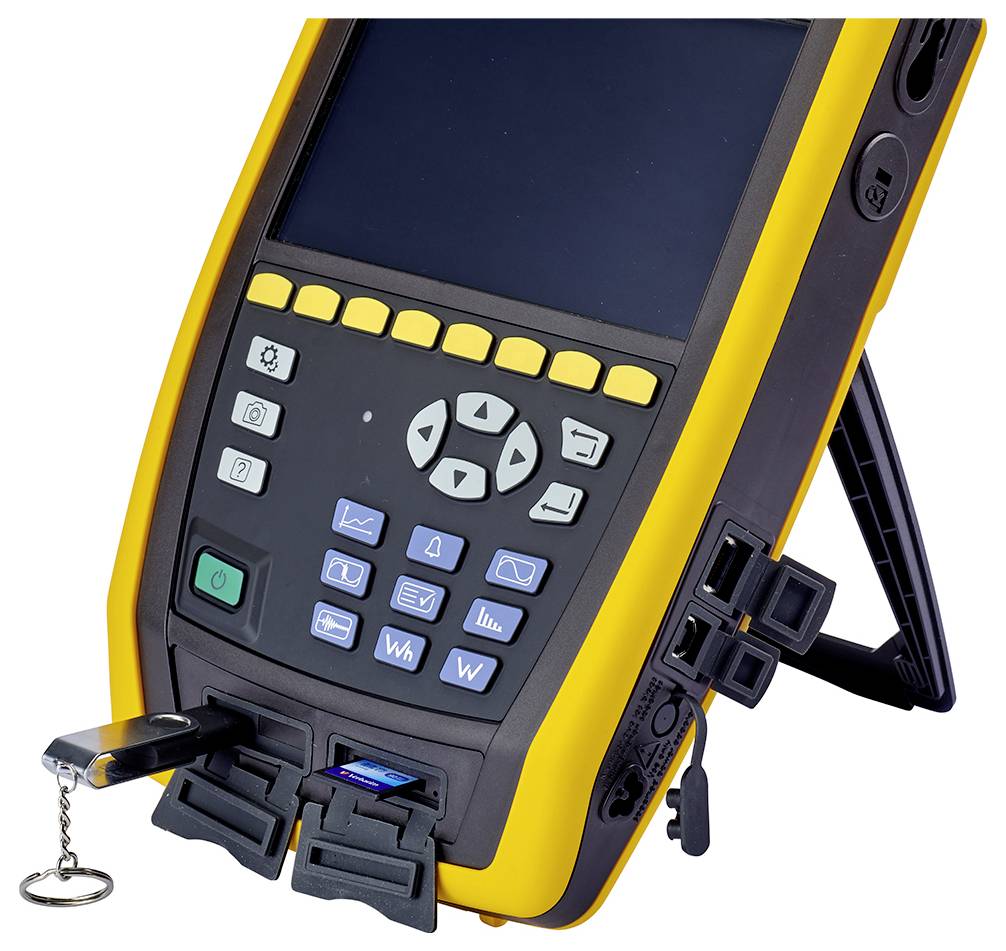

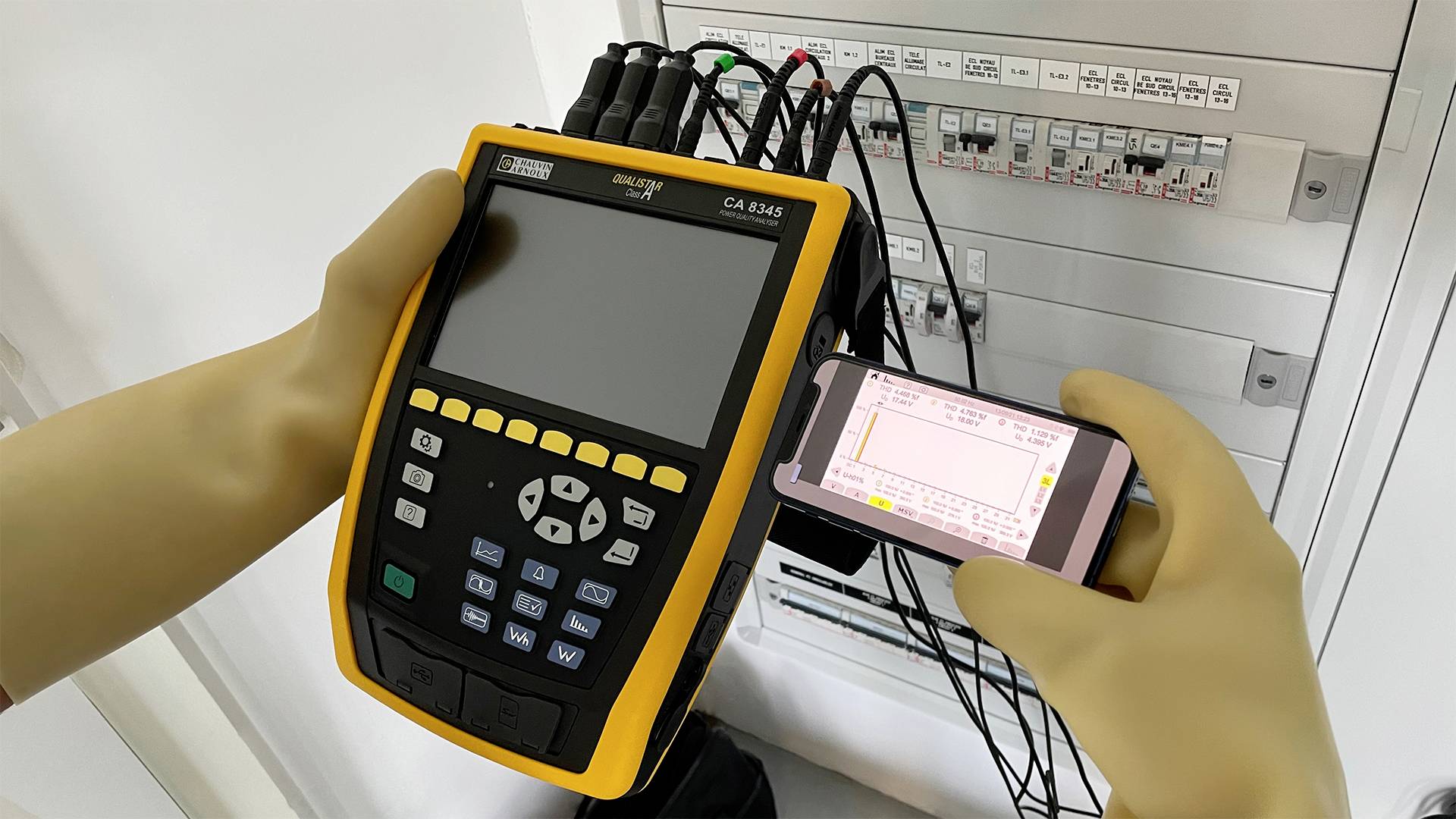

A cserélhető SD kártya vagy USB pendrive mellett a CA 8345 mérési adatai nagyobb távolságra is továbbíthatók USB kapcsolat, távoli kapcsolatok, WiFi (közvetlenül vagy szerveren keresztül) vagy RJ45 segítségével. IRD szerver módban a mérési adatok a világ bármely pontjáról lekérdezhetők anélkül, hogy az internetes hálózat biztonságát veszélyeztetnénk.
Ezenkívül a Qualistar Class A-val végzett mérések feldolgozhatók és kiértékelhetők a Power Analyzer Transfer szoftverrel.
Ez a PAT3 szoftver letölthető támogatási webhelyünkről.
A Qualistar CA 8345 A osztályú tanúsítvánnyal rendelkezik az IEC 61000-4-30 ed3 szerint, lásd a tanúsítványt.
A tanúsításhoz használt IEC 62586 szabvány.
Ez a szöveg gépi fordítással készült.
A Qualistar+ készüléksorozathoz tartozik, kényelmes felhasználói felülettel rendelkezik, és könnyen használható. A többnyelvű online súgó bármikor elérhető nagyméretű, színes LCD érintőképernyőjén.
A praktikus eszközt különösen ipari és kereskedelmi rendszerek tesztelésére és karbantartására tervezték. Azonnal pontos áttekintést ad az elektromos hálózat legfontosabb minőségi jellemzőiről, és mint minden Qualistar készülék, minden rendszertípushoz alkalmas.
A biztonság kedvéért a CA 8345 automatikusan felismeri a csatlakoztatott áramérzékelő típusát.
A CA 8345 méréseit nagy pontosság jellemzi. Sok értéket számol ki belőlük, és számos szerkesztési funkcióval rendelkezik. Ezért minden olyan mért értéket kínál a felhasználónak, amely az elektromos elosztó hálózatok felügyeletéhez és az energiahatékonyság növeléséhez szükséges. Az elfogyasztott villamos energia költsége is nagyon gyorsan meghatározható.
Az IEC 61000-4-7 előírásainak megfelelően az analizátor megjeleníti a meglévő harmonikusokat és az interharmonikusokat. Ugyanakkor a készülék felismeri a hálózaton futó távvezetéki áramokat is.
A CA 8345 figyeli a hálózatban előforduló összes eseményt:
• Hálózati paraméterek trend- és változásdiagramjai
• Állítható riasztások, e-mailek küldésének lehetőségével a felhasználónak
• 2,5 µs tranziensek
• 12 kV-os lökéshullámok 500 ns időtartamig
• TrueInrush érzékelés, nagy bekapcsolási áramok észleléséhez….
• Felügyeleti módban a készülék egy bizonyos ideig rögzíti a mérési adatokat, hogy az EN 50160 szabványnak megfelelően elemezze az áramminőséget.
Hálózatba kötés
A cserélhető SD kártya vagy USB pendrive mellett a CA 8345 mérési adatai nagyobb távolságra is továbbíthatók USB kapcsolat, távoli kapcsolatok, WiFi (közvetlenül vagy szerveren keresztül) vagy RJ45 segítségével. IRD szerver módban a mérési adatok a világ bármely pontjáról lekérdezhetők anélkül, hogy az internetes hálózat biztonságát veszélyeztetnénk.
Ezenkívül a Qualistar Class A-val végzett mérések feldolgozhatók és kiértékelhetők a Power Analyzer Transfer szoftverrel.
Ez a PAT3 szoftver letölthető támogatási webhelyünkről.
A Qualistar CA 8345 A osztályú tanúsítvánnyal rendelkezik az IEC 61000-4-30 ed3 szerint, lásd a tanúsítványt.
A tanúsításhoz használt IEC 62586 szabvány.
Ez a szöveg gépi fordítással készült.

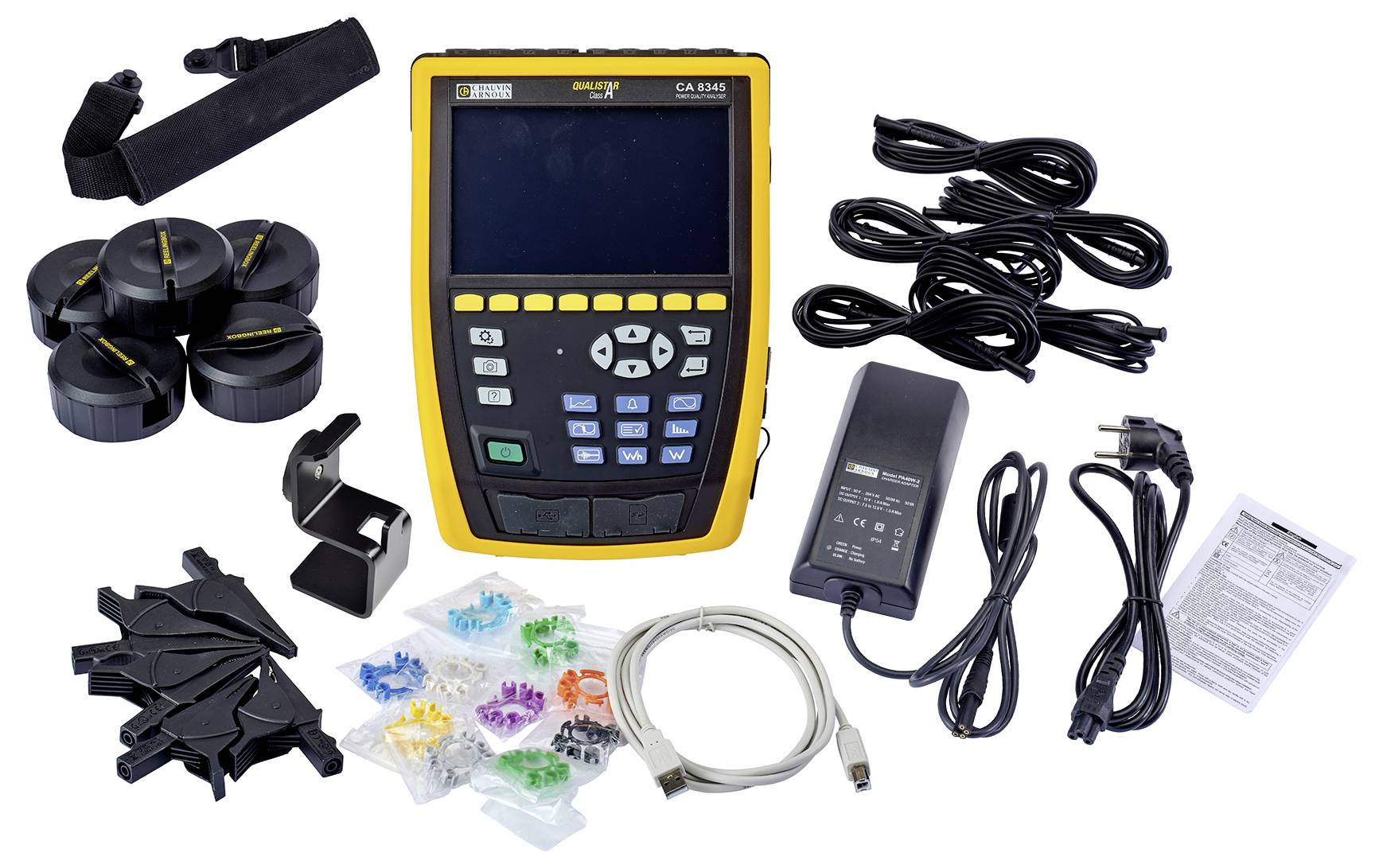

Szállítás tartalma
- 1 db hordtáska
- 1 db hordszíj
- 1 teljesítmény/töltő PA40W-2
- 1 készlet jelölő alkatrész
- 5 mérőkábel 5 kábelcsévélővel Reeling Box
- 5 aligátor klip
- 1 földelő vezeték
- 1 db mágneses tartó kampóval
- 1 db USB kábel
- 1 db SD kártya
- 1 db vizsgálati bizonyítvány
- 1 biztonsági adatlap
Tudnivalók
Áramváltó nélkül szállítjuk!
