Chauvin Arnoux hálózat analizáló készülék 3 fázisú lakatfogóval, adatgyűjtő funkcióval

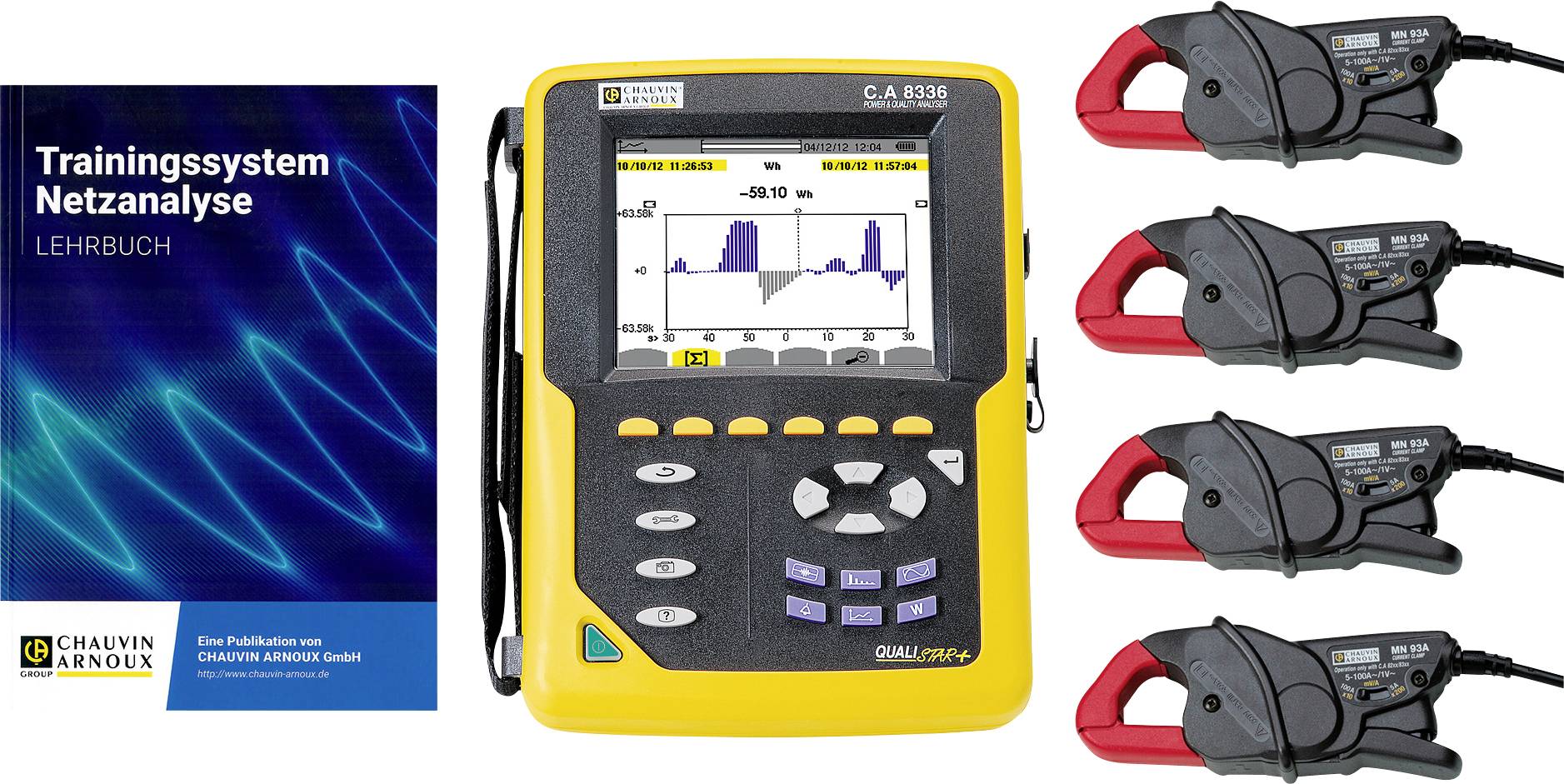

Ez az oktatási csomag tartalmaz egy CA 8336 hálózati elemzőt, 4 megfelelő MN93A áramváltót és egy tankönyvet: Hálózati elemzési képzési rendszer. A tankönyv a tanároknak és a tanulóknak szól, hogy megismertesse velük a hálózati elemzés témáját, és elsajátítsa a hálózati zavarok alapvető megértését. Alkalmas a téma bevezetőjeként, és erősen gyakorlatorientált - gyakorlati kísérleteket tartalmaz feladatokkal és megoldásokkal.

További információ a CA 8336 hálózati elemzőről:

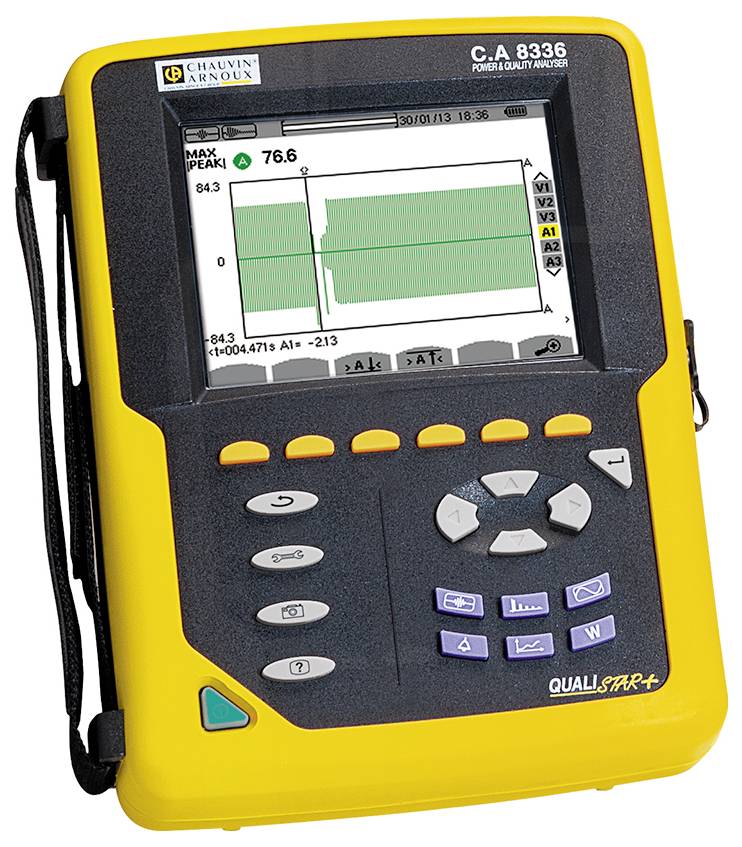

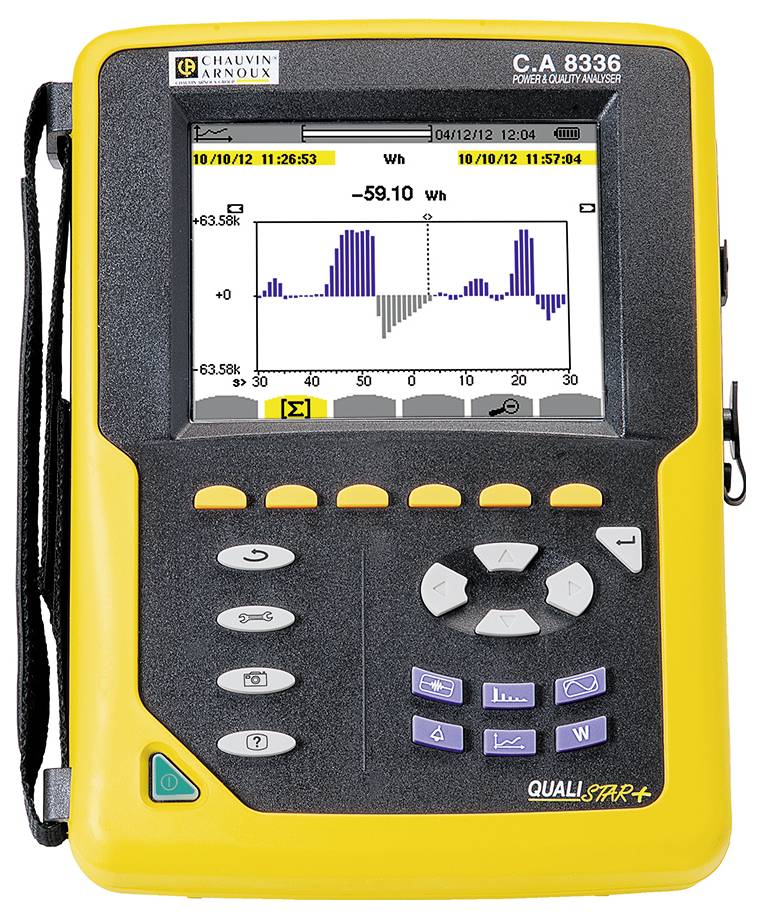

A Qualistar + CA 8336 különösen alkalmas ipari és kereskedelmi rendszerek karbantartására és tesztelésére. Azonnali képet nyújt a legfontosabb hálózati minőségi paraméterekről. Az elemző funkciói miatt különösen alkalmas karbantartásra és javításra. A rendszer teljes energiamérlege létrehozható.
A CA 8336 rendelkezik az Inrush és a TrueInrush funkciókkal az elektromos rendszerek méretezéséhez és a kapcsolási hibák észleléséhez.

A kompakt, praktikus eszköz további számítási és kezelési funkciókat kínál. A CA 8336 egyenként 4 feszültség- és 4 árammérő csatornával rendelkezik. A CA 8336 segítségével minden paraméter, tranziens, riasztás és jel formátum egyszerre kerül rögzítésre és mentésre.

Csatlakoztatáskor a CA 8336 automatikusan felismeri az alkalmazott áramváltókat. Különféle áramváltók csatlakoztathatók, és az átalakítási arányok beállítása lehetővé teszi a mért értékek közvetlen leolvasását.

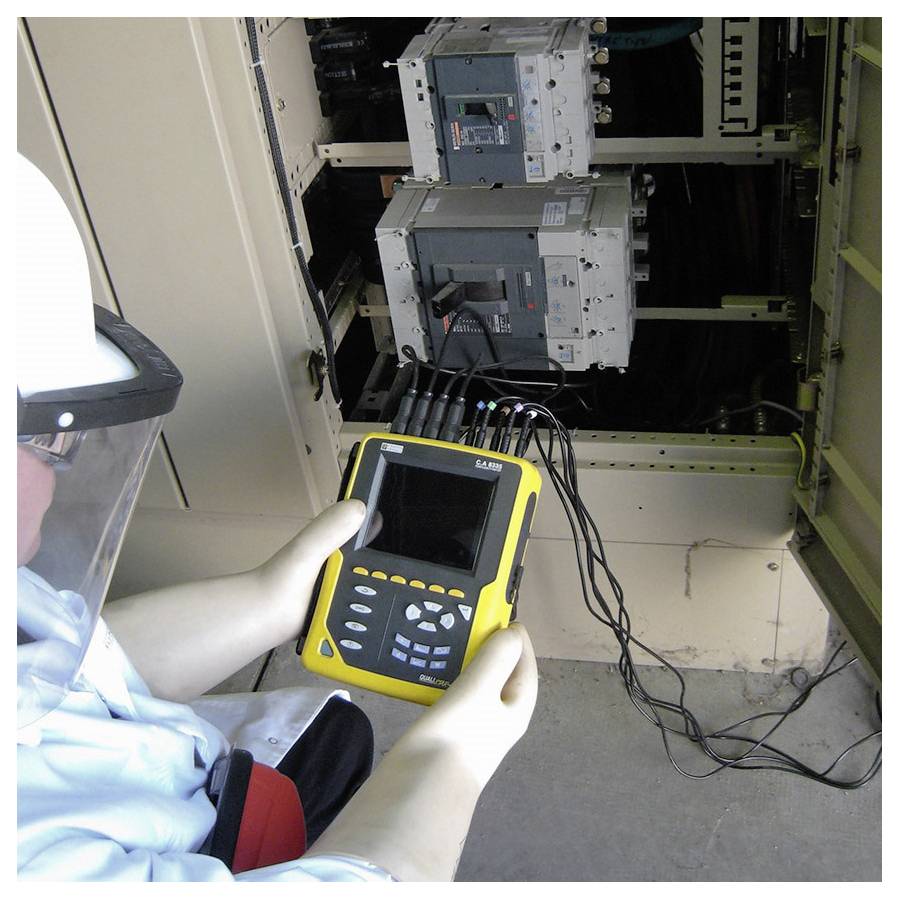

A készüléket helyszíni munkára tervezték:
Közvetlen hozzáférés a legfontosabb funkciókhoz (beállítások, stb.)
Közvetlen hozzáférés a mérési funkciókhoz (felharmonikusok, villódzás stb.)
Feszültség- és árambemenetek színes jelölésekkel
Kiválóan olvasható, nagy TFT színes képernyő
Hálózati független 13 órán keresztül

Funkcióinak sokaságának köszönhetően a Qualistar + CA 8336 nagyon sokoldalú. CAT III kategóriájú rendszerekben használható 1000 V -ig és CAT IV kategóriában 600 V -ig.

Szoftver
A PAT szoftver és a Dataview® szoftver alapfelszereltségként kaphatók a Qualistarral mért értékek feldolgozásához. Lehetővé teszik a beállítások elvégzését, az adatátvitelt és -feldolgozást, valamint az elemzést. A Dataview® segítségével szabványnak megfelelő tesztjelentések is készíthetők a feszültség minőségi jellemzőiről.

Különleges kiegészítők
Az ESSAILEC mérőkábellel a mérések, a beépített védőrelék vagy a feszültség- vagy áramváltók másodlagos áramkörei tesztelhetők anélkül, hogy megzavarnák vagy megszakítanák az áramellátást.

Tekercses doboz
Ez a praktikus kábeltekercses doboz rögzítőmágnessel és MultiFIX rögzítőrendszerrel rendelkezik. A felhasználó a feszültségméréshez banán dugókkal ellátott mérőzsinórokat, vagy az áramméréshez a MiniFlex® MA193-250 kábeleit tekerheti a levehető dobozba, és szükség szerint lecsévélheti őket - így a mérővezetékek mindig rendben vannak.

Hálózati adapter PA31ER
Ezzel a Qualistar + közvetlenül áramellátható egy 100–1000 V -os hálózati fázisvezetéken keresztül, AC vagy DC. A feszültségbemenetekhez van csatlakoztatva, és a következő műszaki adatokkal rendelkezik: IP53, IEC 61010 CAT III 1000 V / CAT IV 600 V.

Minden Qualistar + színes gyűrűvel és tollal van felszerelve a mérővonalak és bemenetek könnyebb azonosítása, valamint a nemzeti előírások szerinti színkódolás érdekében.
Áramváltók nagy választéka 5 mA és 10 kA közötti áramokhoz
