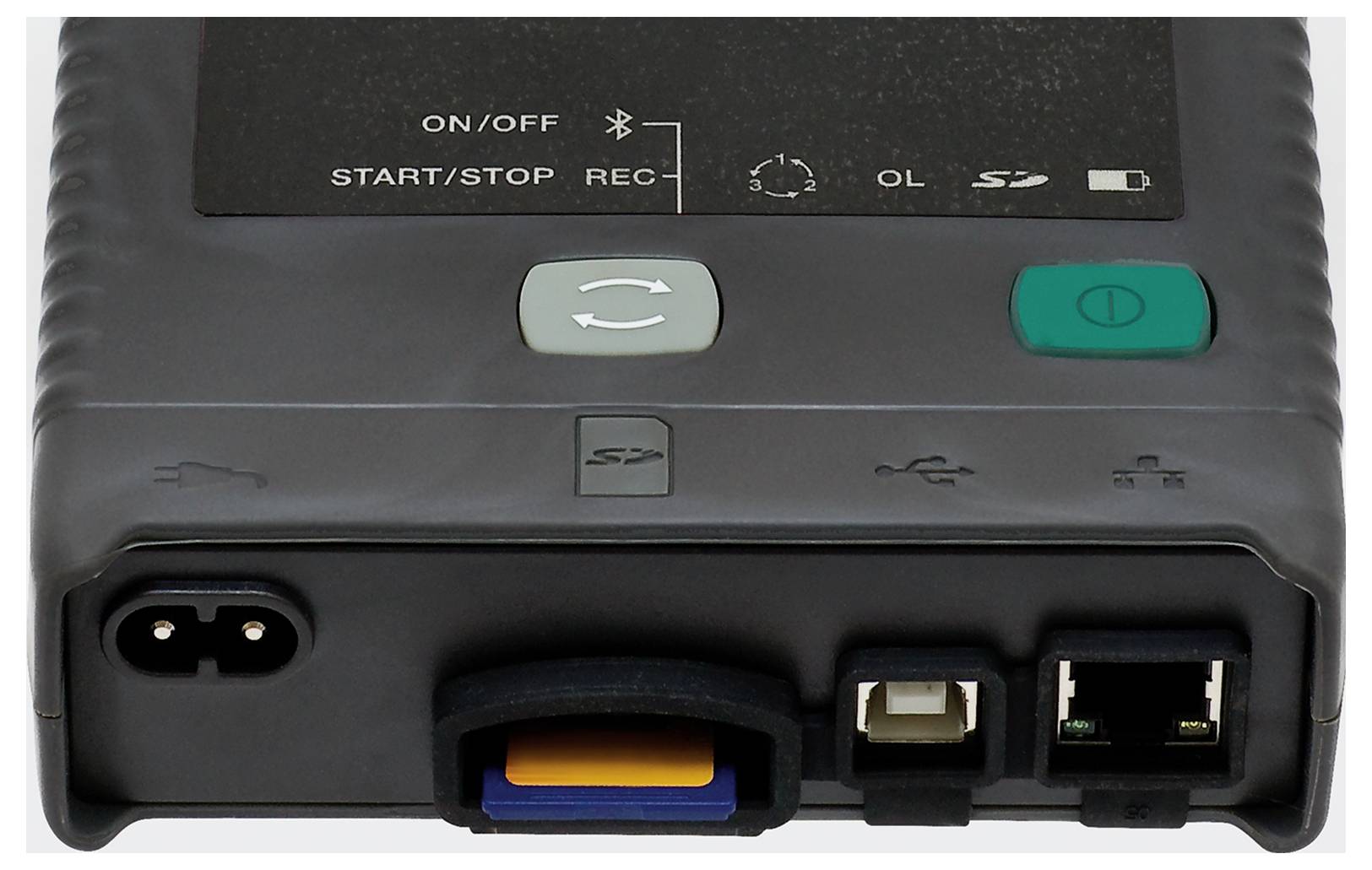

Chauvin Arnoux PEL 102 hálózat analizáló készülék 3 fázisú adatgyűjtő funkcióval
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Helyettesítő termékek megjelenítése
Összesen (624 402 Ft / Darab)
Ft
Főbb jellemzők
Az energiacsigák nyomon követése - a PEL teljesítmény- és energiafelvevővel!
- Egyfázisú, kétfázisú és háromfázisú hálózatokhoz (semleges vezetővel és anélkül) és egyéb elektromos berendezésekhez
- Csatlakoztatás az áramellátás megszakítása nélkül
- Adatátvitel: Bluetooth, Ethernet és USB
- A csatlakoztatott áramváltók automatikus észlelése
- Adattárolás SD-kártyán
- Valós idejű adatcsere PC-vel és mérési adatok értékelése a PEL átviteli szoftverrel
Műszaki adatok
- Pontossági osztály: 0,2%
- A jelenlegi mérési tartomány a MiniFLEX MA193 készülékkel: 100 mA - 10 000 AAC
- Egyéb csatlakoztatható áramváltók (opcionális):
- MN93: 2 - 240 AAC
- MN93A: 0,005 A - 5 AAC / 0,1 AAC - 120 AAC
- C193: 3 A - 1200 AAC
- AmpFLEX A193: 100 mA - 10 000 AAC
- PAC93: 10 A - 1000 AAC / 10 A - 1400 ADC
- E3N: 50 mA - 10 AAC / DC - 100 mA - 100 AAC / DC
- Feszültség / áram transzformátor arányok: max. 650 000 V / 25 000 A-ig.
- Teljesítmény: 10 W-tól 10 GW-ig / 10 V-ig 10 Gvar / 10 VA-tól 10 GVA-ig
- Energia: legfeljebb 4 EWh / 4 EVAh / 4 Evarh (E = Eta = 1018)
- Fázis: cos ϕ, tan ϕ, PF
- Begyűjtési intervallum: 1 mérés másodpercenként
- Összesülés: 1–60 millió
- Termék típus
hálózat analizáló készülék
- Mérési kategória
CAT IV 600 V
CAT III 1000 V
Gyári standard (tanúsítvány nélkül)
- Tápellátás
110-250 V
- Méret
(H x Sz x Ma) 37 x 125 x 256 mm
- Súly
900 g
- Mérésmód
3 fázisú
- Jellemzők
adatgyűjtő funkcióval
- Szélesség
125 mm
- Magasság
256 mm
- Hossz
37 mm
- Csatlakozók
Bluetooth®
Ethernet
USB
Dokumentumok és letöltések
Adatlap
Adatlap 674477 Chauvin Arnoux PEL 102 hálózat analizáló készülék 3 fázisú adatgyűjtő funkcióval
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 674477 Chauvin Arnoux PEL 102 hálózat analizáló készülék 3 fázisú adatgyűjtő funkcióval
Leírás
A PEL 102/103 nélkülözhetetlen eszközök az energiahatékonyság optimalizálásához.
A PEL 102/103 adatgyűjtők egyidejűleg mérik a vonalat és az energiát !: Az összes funkciót felkínálják és tárolják az energia- és energiaadatokat különféle típusú hálózatokon.
Az áram és a feszültség mellett ezek az eszközök regisztrálják a látszólagos, aktív és reaktív energiát (VA, W, var), valamint a látszólagos, aktív és reaktív energiát (kVAh, kWh, kvarh). Ugyanakkor kiszámítják a teljesítménytényezőt (PF), az elmozdulási tényezőt (DPF), a legfrissebb tényezőt (CF), a harmonikus tartalmat (THD) és a frekvenciát. A felhasználó harmonikus információkhoz is hozzáférhet az 50. sorrendig.
A felhasználó megkapja az energiahatékonyság javításához szükséges összes információt, és ennek megfelelően monitorozhatja villamosenergia-fogyasztását.
Felhasználóbarát, és vékony kialakításuknak és a ház mágneses hátának köszönhetően minden típusú vezérlőszekrényhez alkalmasak.
Ez a szöveg gépi fordítással készült.
A PEL 102/103 adatgyűjtők egyidejűleg mérik a vonalat és az energiát !: Az összes funkciót felkínálják és tárolják az energia- és energiaadatokat különféle típusú hálózatokon.
Az áram és a feszültség mellett ezek az eszközök regisztrálják a látszólagos, aktív és reaktív energiát (VA, W, var), valamint a látszólagos, aktív és reaktív energiát (kVAh, kWh, kvarh). Ugyanakkor kiszámítják a teljesítménytényezőt (PF), az elmozdulási tényezőt (DPF), a legfrissebb tényezőt (CF), a harmonikus tartalmat (THD) és a frekvenciát. A felhasználó harmonikus információkhoz is hozzáférhet az 50. sorrendig.
A felhasználó megkapja az energiahatékonyság javításához szükséges összes információt, és ennek megfelelően monitorozhatja villamosenergia-fogyasztását.
Felhasználóbarát, és vékony kialakításuknak és a ház mágneses hátának köszönhetően minden típusú vezérlőszekrényhez alkalmasak.
Ez a szöveg gépi fordítással készült.
Kivitel
- Egyfázisú, kétfázisú és háromfázisú villamos berendezésekhez
- Csatlakoztatás az áramellátás megszakítása nélkül
- Felharmonikus analízis
- Bluetooth®, Ethernet vagy USB kommunikáció
- A csatlakoztatott automatikus észlelése
- Áramátalakító
- Adattárolás SD-kártyán Valós idejű adatcsere PC-vel és mérési adatok értékelése a PEL átviteli szoftverrel.
Szállítás tartalma
- 4 mérővonal (banán / egyenes banán - hossz 3 m - fekete)
- 4 aligátor klip (fekete)
- 1 2 GB SD memóriakártya
- 1 jelölő alkatrész (kábelvégekhez és áramváltókhoz)
- 1 tápkábel
- 1 USB csatlakozókábel (A típus / B típus)
- 1 használati útmutató (CD-n)
- 1 db hordtáska
- 1 biztonsági adatlap
- 1 PEL Transfer szoftver PC-hez
- 1 db rövid használati útmutató
- 1 SD-USB adapter
Tudnivalók
- A Bluetooth® a Bluetooth SIG, Inc. bejegyzett védjegye.
